Enroulement De Réactance, Avec Mise À La Terre Directe - ABB REG670 2.0 CEI Manuel D'application

1MRK 502 051-UFR -
6.4.2.4
Manuel d'application
REFPDIF
I3PW1CT1
I3PW2CT1
IdN/I
I3P
IEC09000111-4-EN V2 FR

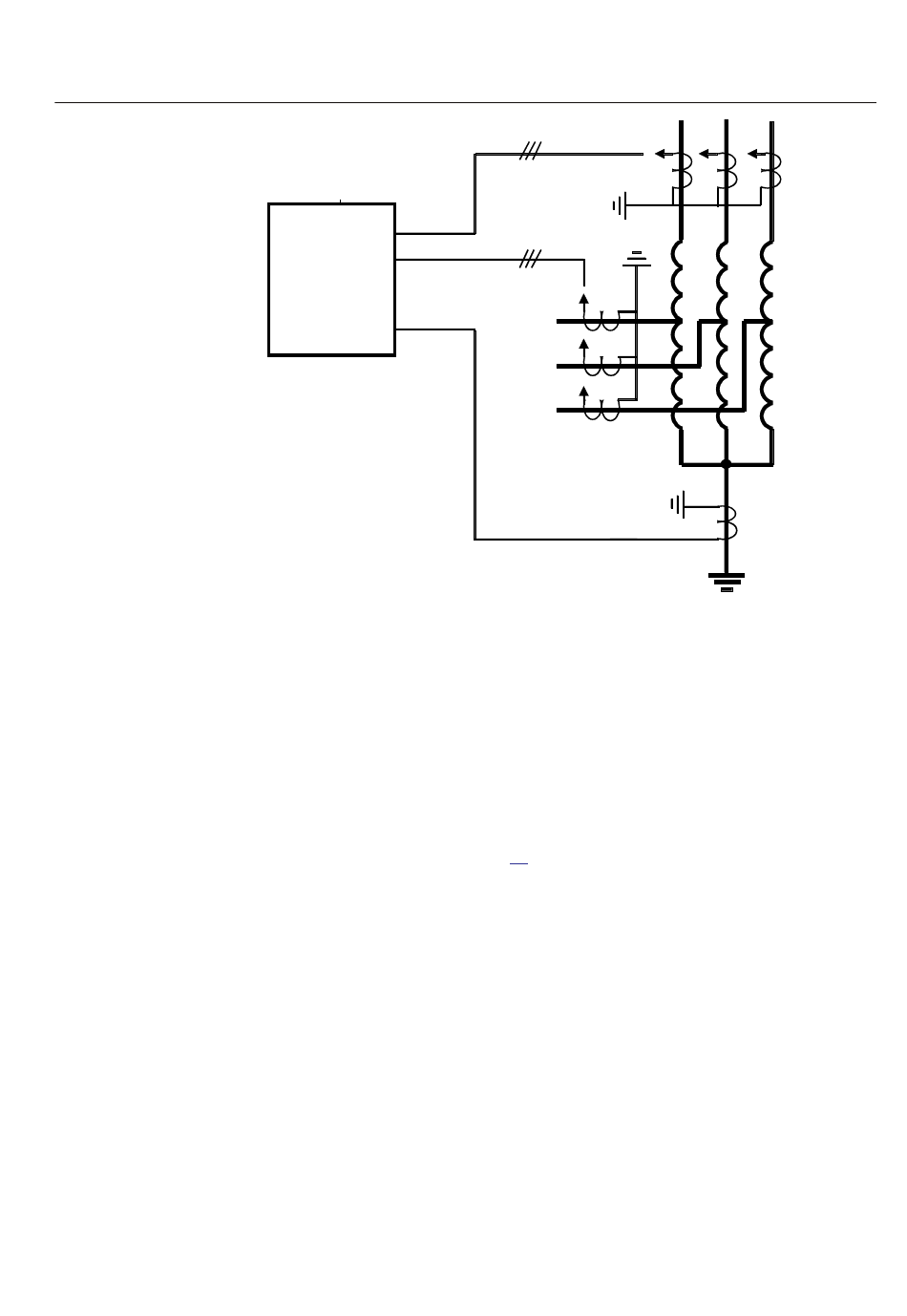

Figure 58: Raccordement de la fonction différentielle défauts terre, impédance
basse REFPDIF pour un auto-transformateur avec mise à la terre
directe
Enroulement de réactance, avec mise à la terre directe
Les réactances peuvent être protégées avec la fonction de protection différentielle
défauts terre, impédance basse REFPDIF. Le raccordement de REFPDIF pour cette
application est illustré à la figure 59.
Protection différentielle
-
Auto
transformateur
=IEC09000111-4-
EN=2=fr=Original.vsd
Section 6
HT (W1)
BT (W2)
155
