Section 4
Entrées analogiques
60
Exemple
Le réglage PhaseAngleRef=7 sera utilisé si l'on sélectionne une tension phase-terre
(généralement la tension L1 phase-terre connectée au canal de TT numéro 7 de la carte
analogique) pour devenir la référence de ohase.
Réglage des canaux de courant
Le sens d'un courant vers le DEI dépend de la connexion du TC. Sauf indication
contraire, les principaux TC sont supposés être connectés en étoile et peuvent être
connectés avec le point de mise à la terre dirigé vers l'objet ou à l'opposé de l'objet.
Cette information doit être établie dans le DEI. La convention de directionnalité est
définie comme suit : Une valeur positive de courant, puissance, etc. signifie que la
grandeur est dirigée vers l'objet tandis qu'une valeur négative signifie qu'elle sort et
s'écarte de l'objet. Pour les fonctions directionnelles, le sens vers l'objet est le sens
direct (Forward) et le sens partant de l'objet est le sens inverse (Reverse). Voir la figure
11
Une valeur positive de courant et de puissance etc. (sens direct) signifie que la quantité
est orientée dans la direction de l'objet. Une valeur négative de courant et de puissance
etc. (en sens inverse) signifie que la quantité est orientée dans la direction s'écartant de
l'objet. Voir la figure 11.
Définition du sens des
fonctions directionnelles
Amont Aval
par ex. P, Q, I
La quantité mesurée
est positive lors d'un
flux vers l'objet
Mettre le réglage
correct du
paramètre
CTStartPoint sur
"ToObject"
IEC05000456 V1 FR

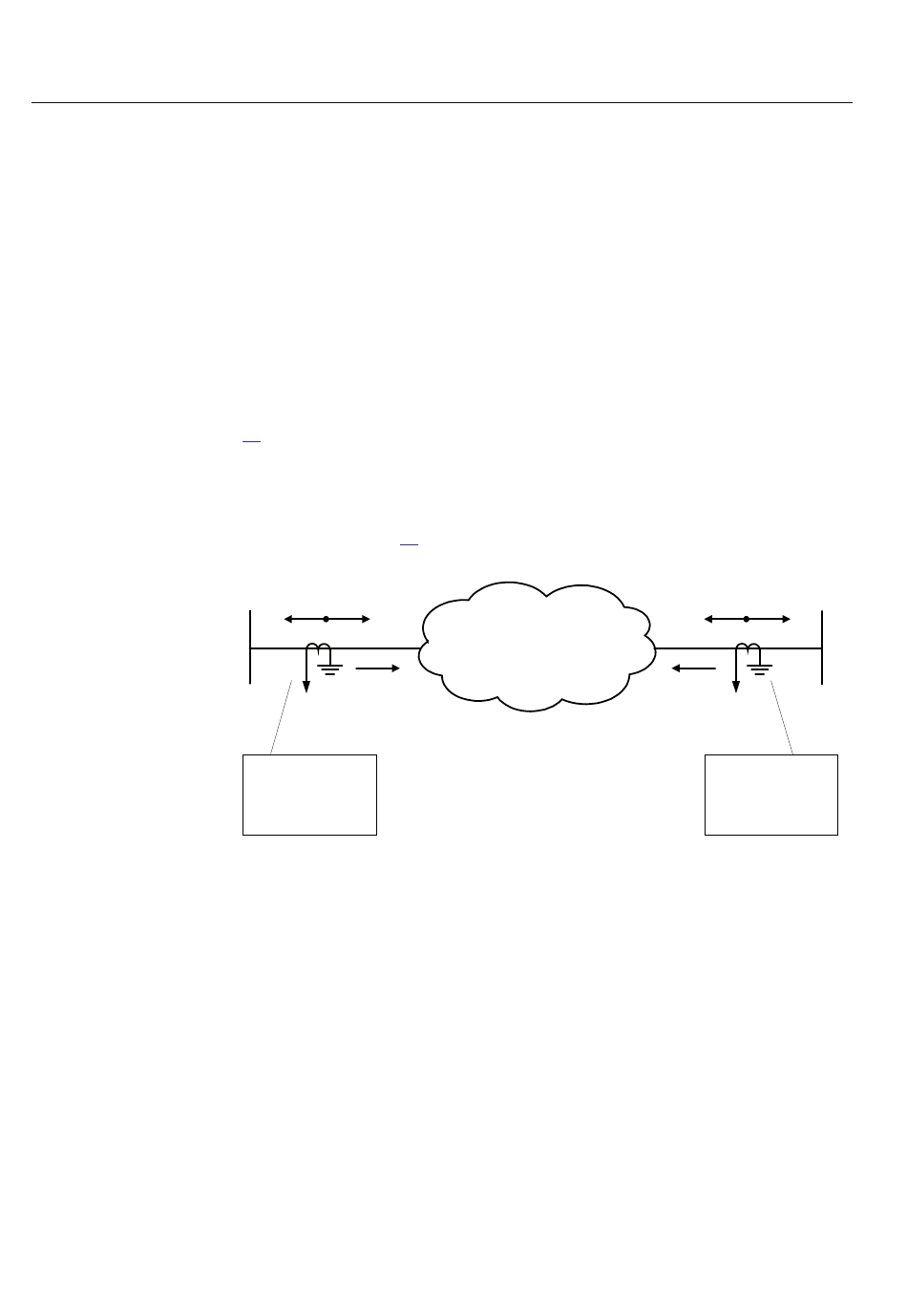

Figure 11: Convention interne de la directionnalité dans le DEI 670
Avec un réglage correct de l'orientation du TC primaire, CTStarPoint réglé sur

FromObject (Depuis l'Objet) ou ToObject (vers l'Objet), une grandeur positive

s'écoule toujours vers l'objet et une direction définie comme Forward (de l'avant) est
toujours orientée vers l'objet. Les exemples suivants illustrent le principe.
Exemple 1
Deux DEI sont utilisés dans la protection de deux objets.
Ligne d'objet protégée,
transformateur, etc.
1MRK 502 051-UFR -
Définition du sens des
fonctions directionnelles
Aval
Amont
par ex. P, Q, I
La quantité mesurée
est positive lors d'un
flux vers l'objet
Mettre le réglage
correct du
paramètre
CTStartPoint sur
"FromObject"
en05000456.vsd
