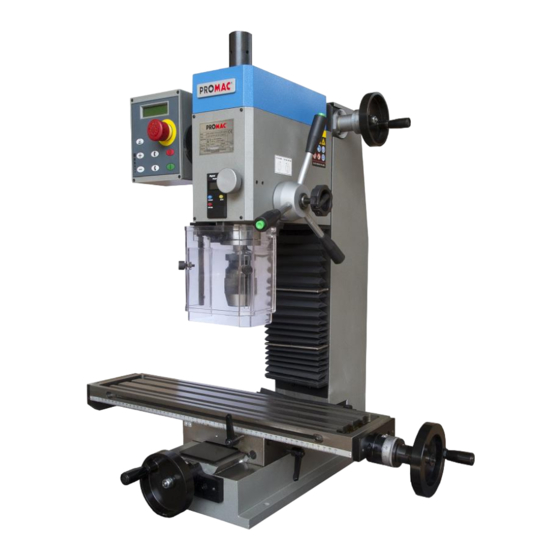

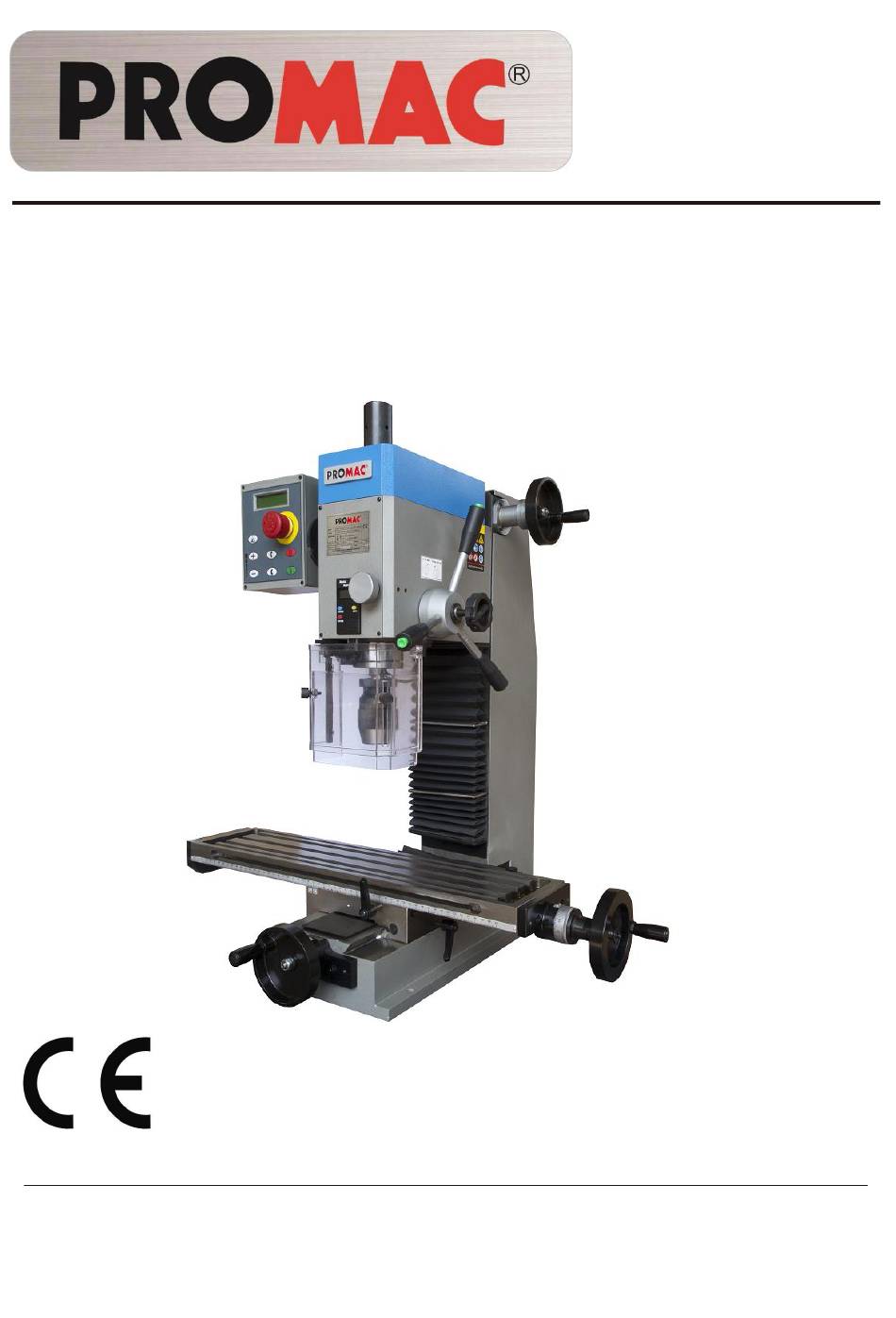

- Page 1 06-2017 Milling drilling centre Bohr- Fräsmaschine Perceuse fraiseuse Schweiz / Suisse France TOOL France / PROMAC JPW (TOOL) AG 57, rue du Bois Chaland, Z.I. du Bois Chaland case Tämperlistrasse 5 postale 2935 FR-91029 Evry Cedex CH-8117 Fällanden Switzerland www.promac.fr...
- Page 2 CE-Conformity Declaration CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Milling drilling centre / Bohr-Fräsmaschine / Perceuse fraiseuse PBM-1839BDV Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Page 3: Table Des Matières
1.0 Concernant ce manuel Ce manuel est fourni par PROMAC et traite des procédures de fonctionnement et d'entretien du modèle de fraiseuse PROMAC PBM- 1839BDV. Ce manuel contient des instructions sur l'installation, les précautions de sécurité, les procédures générales de fonctionnement, les instructions d'entretien et la défaillance des pièces. -
Page 4: Instructions De Securite
14. Enlevez les clés et outils de réglage. Prenez l'habitude de 3.0 INSTRUCTIONS DE SECURITE vérifier que les clés et outils de réglage ont été enlevés de la machine avant de la mettre en marche. IMPORTANTES 15. Maintenez toujours en place les protections de sécurité lorsque la machine est utilisée. - Page 5 Familiarisez-vous avec les consignes de sécurité suivantes utilisées dans ce manuel : AVERTISSEMENT : Cela signifie qu'il y a risque de blessures graves voire mortelles si les précautions ne sont pas respectées. PRECAUTION : Cela signifie qu'il y a risque de blessures mineures et/ou de dommages éventuels de la machine si les précautions ne sont pas respectées.
-
Page 6: Utilisation Prévue Et Limites D'utilisation
3.1 Utilisation prévue et limites d'utilisation La machine est seulement conçue pour le fraisage et le perçage de matériaux en plastique et en métal. La pièce doit pouvoir être chargée, maintenue et serrée en toute sécurité. La machine est prévue pour une utilisation interne. La puissance nominale de protection de l'installation électrique est IP 54. Pour éviter tout basculement, la machine doit être boulonnée avec quatre boulons d'ancrage. -
Page 7: Spécifications
4.0 Spécifications Numéro de modèle ................................PBM-1839BDV Numéro de stock ……………………………………………………………………..................PBM-1839BDV Moteur et électrique : Type de moteur …………………………………………………....................Moteur CC sans balai Puissance du moteur ................................0,75 kW Alimentation principale ............................1 ~ 230 V, PE, 50 Hz Classe de protection .................................... - Page 8 Taille de la fente en T de la table : Figure 4-1 : Taille de la fente en T de la table Configuration du trou du boulon d'ancrage : Figure 4-2 : Configuration du trou du boulon d'ancrage AVERTISSEMENT : Pour éviter tout basculement, la machine doit être boulonnée avec quatre boulons d'ancrage (non fournis).
-
Page 9: Description De La Machine
5.0 Description de la machine Figure 5-1 : Description de la machine A ....Couvercle de la tige de traction B ........Roue à main de l'axe Z C ........Roue d'avance précise D ..Bouton d'engagement d'avance précise E ..Poignée à déplacement vertical vers le bas F ......... -
Page 10: Réglage Et Montage
Le non-respect de cette obligation peut causer de graves blessures. 6.1 Déballage et nettoyage Le centre de fraisage-perçage PBM-1839BDV a une tension Retirez tous les contenus de la caisse d'expédition et comparez les d'alimentation de 1 ~ 230 V, 50 Hz. La machine est livrée avec une pièces avec la liste de contenus dans ce manuel. -
Page 11: Rallonges Électriques
une rallonge électrique s'avère nécessaire, assurez-vous de son 9.0 Commandes de fonctionnement bon état. Voir la figure 9-1 : Une rallonge trop courte cause des chutes de tension, entraînant une perte d'alimentation et une surchauffe. N ......Affichage de la vitesse de la broche O ...... -
Page 12: Fonctionnement De L'usinage
10.2 Vitesses de broche recommandées 10.0 Fonctionnement de l'usinage PRECAUTION : PRECAUTION : Généralement, plus le diamètre d'outil est petit, plus le régime- moteur est élevé. Les matériaux mous requièrent des vitesses plus Ne placez jamais vos doigts là où ils pourraient entrer en contact avec l'outil élevées ;... -
Page 13: Entretien Par L'utilisateur
Figure 11-2 : Réglages des glissières et des vis-mères 11.0 Entretien par l'utilisateur 11.2 Réglages des écrous des vis-mères AVERTISSEMENT : Les vis-mères X/Y sont équipées d'écrous de vis-mères réglables Avant toute intervention sur la machine, débranchez-la de (dotés de rainures). l'alimentation électrique et retirez la fiche de la prise de courant. -
Page 14: Dépannage
12.0 Dépannage Symptôme Cause possible Correction * Contrôlez toutes les connexions de fiche Machine débranchée de la fiche du mur. d'alimentation. Remplacez le fusible ou réinitialisez le Fusible grillé ou disjoncteur déclenché. Le moteur ne démarre pas. disjoncteur de circuit. Cordon endommagé. -
Page 15: Pièces De Rechange
14.0 Pièces de rechange PBM-1839BDV Vue explosée -1... - Page 16 PBM-1839BDV Liste de pièces de la vue explosée -1 (1/2) Index Pièce N° N° Description Taille Qté 1 ... PBM1839BDV-1-01 ..BOITIER DE LA BROCHE ................... 1 2 ... GB81885-4-6 ....VIS CRUCIFORME ..............M4 x 6 mm ....2 3 ...
- Page 17 PBM-1839BDV Liste de pièces de la vue explosée -1 (2/2) Index Pièce N° N° Description Taille Qté 50 ..BB-6007ZZ ....ROULEMENT A BILLES ............6007ZZ ......1 51 ..GB8931-62 ....CIRCLIP POUR L'ORIFICE ............62 ......... 1 52 ..GB8941-35 ....CIRCLIP POUR L'ARBRE ............35 ......... 1 53 ..
- Page 18 PBM-1839BDV Vue explosée -2...
- Page 19 PBM-1839BDV Liste de pièces de la vue explosée -2 Index Pièce N° N° Description Taille Qté 1 ... JMDX2S-2-01 ... COLONNE ........................1 2 ... JMDX2S-2-02 ... VIS-MERE DE MONTEE ET DE DESCENTE METRIQUE ..........1 3 ... JMDX2S-2-03 ... ECROU DE BLOCAGE DE MONTEE ET DE DESCENTE METRIQUE .......... 1 4 ...
- Page 20 PBM-1839BDV Vue explosée -3...
- Page 21 PBM-1839BDV Liste de pièces de la vue explosée -3 Index Pièce N° N° Description Taille Qté 1 ... JMDX2S-3-01 ... COUVERCLE ....................... 1 2 ... JMDX2S-3-02 ... SUPPORT ........................1 3 ... JMDX2S-3-03 ... MANCHON ........................ 1 4 ...
- Page 22 PBM-1839BDV Vue explosée -4...
- Page 23 PBM-1839BDV Liste de pièces de la vue explosée -4 Index Pièce N° N° Description Taille Qté 1 ... JMDX2S-4-01 ..CARTER DE PROTECTION I ..................... 1 2 ... JMDX2S-4-02 ..CARTER DE PROTECTION II .................... 1 3 ... JMDX2S-4-03 ..BANDE DE REMPLISSAGE ....................1 4 ...
- Page 24 PBM-1839BDV Vue explosée -5...
- Page 25 PBM-1839BDV Liste de pièces de la vue explosée -5 Index Pièce N° N° Description Taille Qté 1 ... JMDX2S-5-01 ....ARRET D'URGENCE ..................... 1 2 ... GB84585-29-65 ....VIS A TETE DEMI-RONDE ..........ST2,9 x 6,5 mm ..... 8 3 ...
- Page 26 PBM-1839BDV ACCESSOIRES, liste de pièces Index Pièce N° N° Description Taille Qté 1 ... JMDX2S-ACCS-01 ....ECROU EN T ....................2 2 ... JMDX2S-ACCS-02 ....CLE A DEUX BOUTS (JEU) ........8-10, 14-17, 17-19 ..1 3 ... JMDX2S-ACCS-03 ....CLE ALLEN (JEU)............3, 4, 5, 6, 8 ....1 4 ...
-
Page 27: Schémas De Câblage
15.0 Schémas de câblage PBM-1839BDV ……………….1 ~ 230 V, PE, 50 Hz... - Page 28 PBM-1839BDM Liste des pièces électriques ELEMENT DESCRIPTION TYPE SPECIFICATION Z750-1 Carte PC principale W80-750 A Moteur CC sans balai 750 W Fusible Pupitre tactile Filtre Interrupteur micro Interrupteur d'urgence Bouton pour le taraudage Douille avec fusible Câble à dix âmes Panneau LCD Câble plat Bague magnétique...
