LI 15TE
7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1¼". Pour raccorder la pompe à
chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Cette pompe à chaleur dispose en option d'un deuxième raccord
de chauffage, et d'un raccord alternatif, sur le côté droit de l'ap-
pareil. Ces raccords (filet. 1¼") sont obturés départ-usine au
moyen de capuchons borgnes à joint plat. Lorsque le raccord al-
ternatif est utilisé, les capuchons borgnes doivent être montés
sur les raccords standard.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Pour des installations
avec écoulement d'eau de chauffage muni d'arrêt, conditionné
par les vannes à thermostat ou de radiateur, une soupape diffé-
rentielle doit être montée derrière la pompe à chaleur dans une
dérivation du chauffage. Ceci garantit un débit d'eau de chauf-
fage minimum via la pompe à chaleur et empêche les dysfonc-
tionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l
jusqu'à 200
de 200 à 600
> 600
< 0,02
* 1 °dH = 1,7857 °f
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement de la limite inférieure du débit minimum peut entraî-
ner la destruction totale de la pompe à chaleur en cas de gel de
l'échangeur thermique à plaques du circuit réfrigérant.
REMARQUE
L'utilisation
d'une
soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.
FR-8
Dureté
totale en °dH*
2,0
11,2
1,5
8,4
< 0,11
différentielle
est
uniquement
452160.66.49 · FD 9302

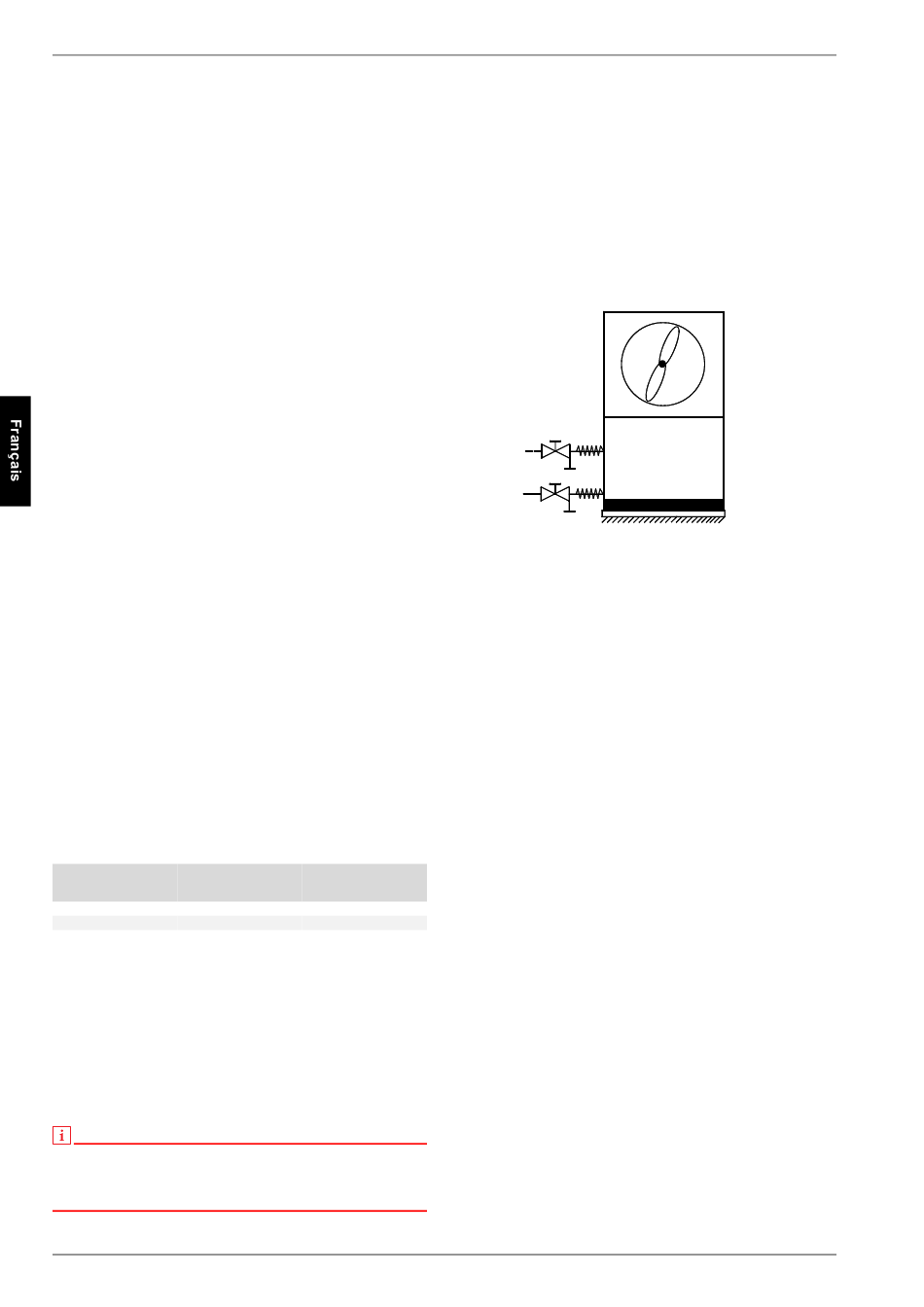

Protection antigel
Pour les installations de pompe à chaleur sur lesquelles l'ab-
sence de gel ne peut pas être garantie, une possibilité de vi-
dange (voir schéma) devrait être prévue. La fonction de protec-
tion antigel du gestionnaire de pompe à chaleur fonctionne dès
que le gestionnaire de pompe à chaleur et les circulateurs de
chauffage sont opérationnels. L'installation doit être vidangée en
cas de mise hors service de la pompe à chaleur ou coupure de
courant. Pour les installations de pompe à chaleur qui pourraient
être victimes de pannes de courant non décelables (maison de
vacances), le circuit de chauffage doit fonctionner avec une pro-
tection anti-gel appropriée.
