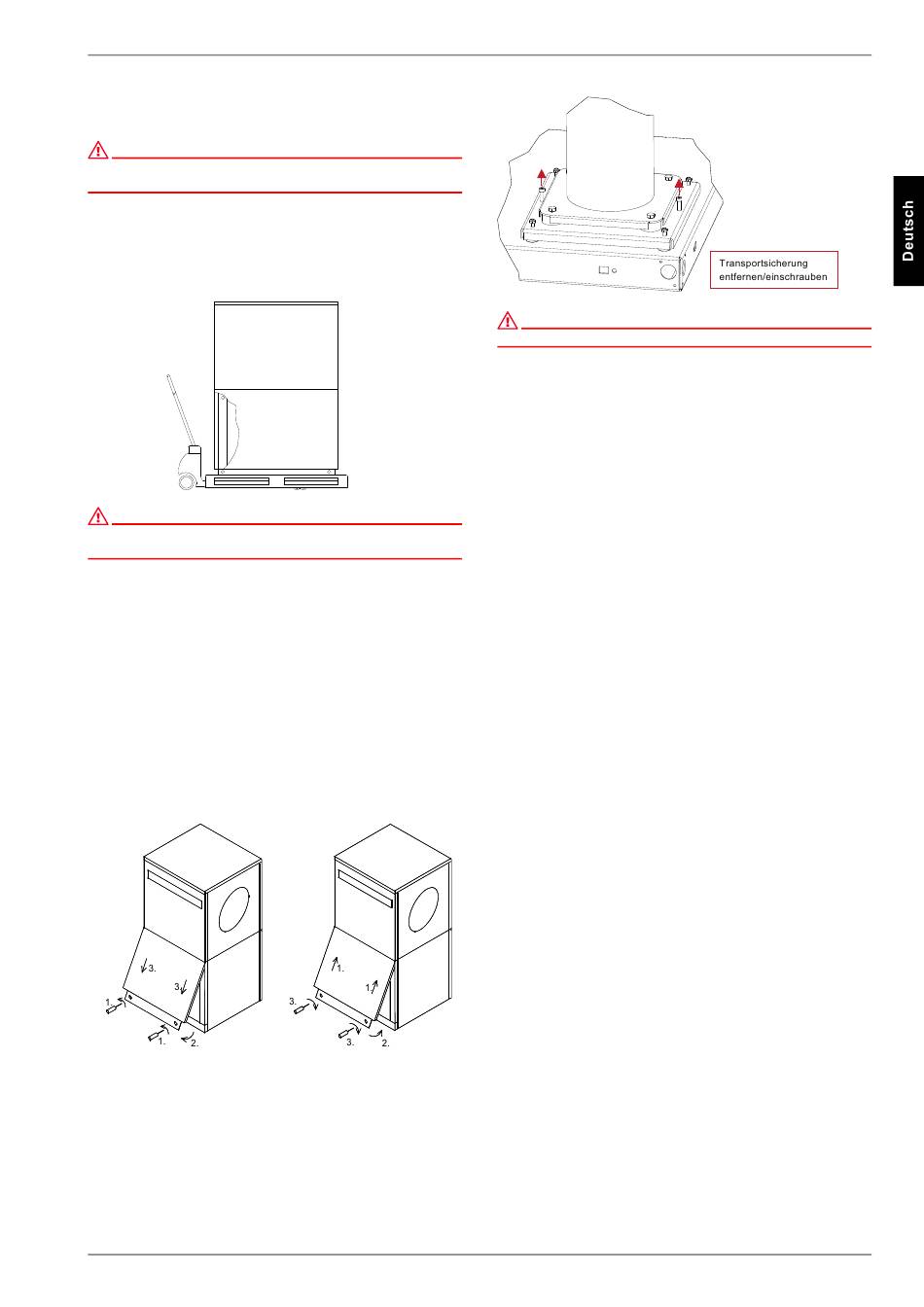

Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit der Pa-
lette erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte, bzw. im Rah-
men geführt werden.
ACHTUNG!
Wärmepumpe und Transportpalette sind nur durch die Verpackungsfolie
verbunden.
Zur Nutzung der mittleren Transportbohrungen im Rahmen ist es
erforderlich das rechte und linke mittlere Fassadenblech zu ent-
fernen (die unteren Bleche für die Rohrdurchführungen können
am Gerät verbleiben). Werden die unteren Transportbohrungen
genutzt, sind die diese Bohrungen verschließenden Kunststoff-
kappen zu entfernen.
Für das Abnehmen der Deckel werden jeweils zwei Schrauben
am Sockel gelöst un die Bleche durch Zurückziehen, oben aus-
gehängt.
Beim Einhängen der Blechteile sollten diese mit leichtem Druck
nach oben geschoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
Öffnen des Deckels
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
www.dimplex.de
Schließen des Deckels
452160.66.49 · FD 9302
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
5.1 Beipack
Inhalt:
1 x Ringdichtung groß für Kanalanschluss
(auf dem "Deckel oben" der WP)
1 x Ringdichtung klein für Kanalanschluss
(auf dem "Deckel oben" der WP)
1 x Dichtmatte Kanalanschluss (auf dem "Deckel oben" der WP)
1 x Außenfühler incl. Dübel (2 x) + Schrauben (2 x)
(im Schaltkasten)
8 x Blindstopfen ø 30 - schwarz (im Bereich unter dem Ventilator)
4 x Langmutter M8 (im Bereich unter dem Ventilator)
4 x Schraube 6-KT M8x16 (im Bereich unter dem Ventilator)
1 x Montage- und Gebrauchsanweisung
LI 15TE
DE-5
