Evolution RAGE2 Instructions D'origine page 66

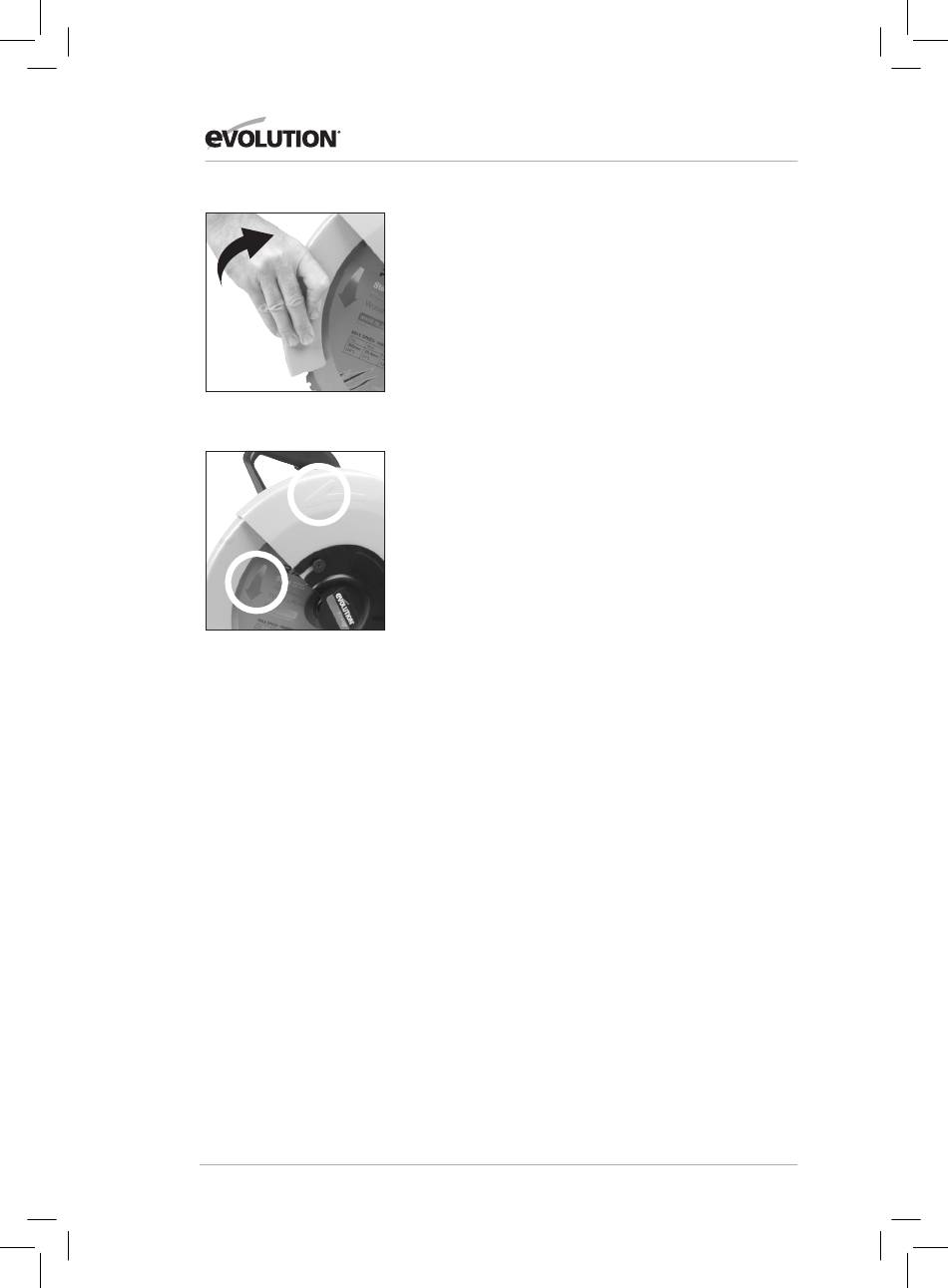

Fig. 5
Fig. 6
Remarque : La vis de l'arbre possède un filetage à droite.
Tournez la vis dans le sens des aiguilles d'une montre pour
la resserrer. Tournez la vis dans le sens inverse des aiguilles
d'une montre pour la desserrer.
• Retirez la vis de l'arbre, la rondelle ainsi que la bride
extérieure de la lame et conservez-les dans un endroit sûr
pour une installation ultérieure.
• Rétractez le carter de lame inférieur dans le carter
de lame supérieur grâce à une rotation manuelle. (Fig. 5)
• Retirez la lame et laissez la bride intérieure
de la lame dans sa position de fonctionnement. (5.7)
Installer une lame :
• Assurez-vous que tous les composants sont propres et
exempts de débris.
• Installez la lame sur la bride intérieure et sur l'arbre en vous
assurant que la flèche de direction et de rotation de la lame
est dans le même sens que celle figurant sur le carter de lame
supérieur sur la machine. (Fig. 6)
• Réinstallez la bride extérieure de la lame,
la rondelle et la vis de l'arbre.
• Verrouillez l'arbre en appuyant sur le bouton correspondant.
• Resserrez la vis de l'arbre avec la clé hexagonale 8 mm.
• Remettez le carter d'arbre dans sa position de
fonctionnement et resserrez la vis cruciforme.
• Vérifiez que le verrou de l'arbre a été desserré en faisant
tourner manuellement la lame.
• Assurez-vous que la clé hexagonale a été retirée
de la vis de l'arbre et soigneusement rangée pour une
utilisation ultérieure.
• Vérifiez l'installation, notamment le fonctionnement
des carters de lame inférieurs rétractables en abaissant
et en relevant la tête de coupe plusieurs fois.
(5.8) AVERTISSEMENT : Après l'installation d'une nouvelle
lame, faites toujours fonctionner la machine à vide pendant
quelques minutes. Écartez-vous de la lame. Si la lame présente
un défaut caché, elle pourrait se briser lors de ce test.
