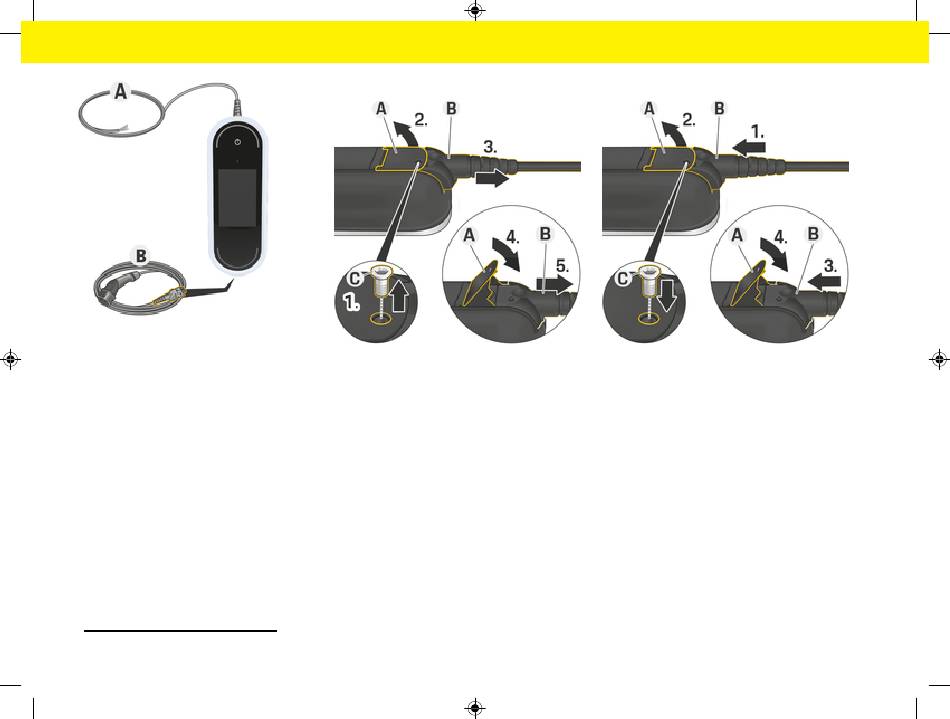

图 278 控制单元上的连接
连接电缆 可以取下并插在控制单元顶部。
A
车辆电缆 已取下并插在控制单元底部。
B
1. 截至印刷时。 有关详细信息，请咨询您的保时捷中心或当地供电商。
542
断开电缆
图 279 断开电缆
b 已结束对高压蓄电池充电，并且已从车辆充
电口拔下车辆插头。
b 已从电源插座上断开插头。
1. 使用合适的工具拆下螺钉 （图 279）。
C
2. 提升杆 （图 279）。
A
3. 将插头 （图 279） 往外拔，直至感觉到阻
B
力。
4. 合上杆 （图 279）。
A
5. 完全拔出插头 （图 279）。
B
固定电缆
图 280 连接电缆和固定插头
b 杆
（图 280） 已合上。
A
1. 将插头 （图 280） 插入控制单元内，直至
B
感觉到阻力。
2. 提升杆 （图 280）。
A
3. 完全推入插头 （图 280）。
B
4. 合上杆 （图 280）。
A
5. 使用螺钉 （图 280） 将插头
C B
固定到控制单元上。
（图 280）
