Manuel de Configuration du FC 300
Isolation galvanique (PELV)
"
La PELV fournit une protection grâce à une tension extra basse. La protection contre l'électrocution
est assurée lorsque l'alimentation électrique est de type PELV et que l'installation est réalisée selon les
dispositions des réglementations locales et nationales concernant les alimentations PELV.
Toutes les bornes de commande et de relais 01-03/04-06 sont conformes à PELV (Protective Extra Low
Voltage) (sans objet pour les modèles 525-600 V et les unités au sol sur trépied au-dessus de 300 V).
L'isolation galvanique est obtenue en respectant les exigences en matière d'isolation renforcée avec les lignes
de fuite et les distances correspondantes. Ces exigences sont décrites dans la norme EN 61800-5-1.
Les composants qui forment l'isolation électrique décrite ci-dessous répondent également aux exigences
en matière d'isolation renforcée avec les essais correspondants décrits dans EN 61800-5-1.

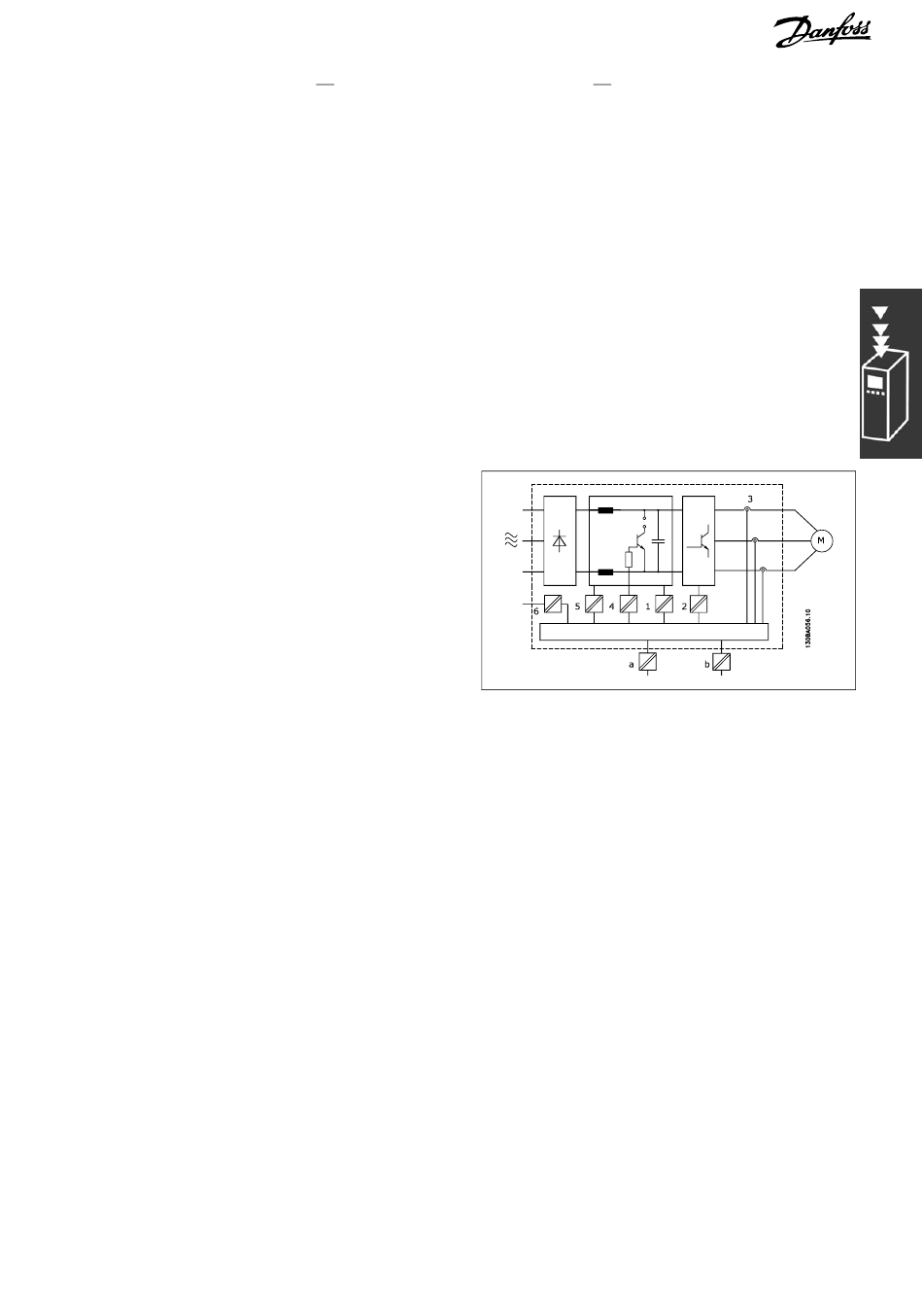

L'isolation galvanique PELV existe à six endroits (voir schéma) :
Pour conserver l'isolation PELV, toutes les connexions réalisées sur les bornes de commande doivent
être de type PELV : la thermistance doit être à isolation renforcée.
1.
L'alimentation (SMPS) incl. l'isolation
du signal de U
, indique la tension du
CC
courant intermédiaire.
Le pilotage des IGBT par transformateurs
2.
d'impulsions/coupleurs optoélectroniques.
3.
Transducteurs de courant.
Coupleur optoélectronique, module de freinage.
4.
Courant d'appel interne, RFI et circuits de
5.
mesure de la température.
Relais personnalisés.
6.
L'isolation galvanique fonctionnelle (a et b sur le schéma) est destinée à l'option de
secours 24 V et à l'interface du bus standard RS 485.
Présentation du FC 300
Isolation galvanique
