5
Mise en service, réglage et fonctionnement
5.1
Indications concernant la sécurité pour la première mise en marche
La première mise en marche de la rampe doit être
effectuée par du personnel habilité, selon les indi-
cations reportées dans ce manuel et conformé-
ment aux normes et dispositions en vigueur.
ATTENTION
5.2
Réglage du stabilisateur de pression
Dévisser la protection 7)(Fig. 9) et tourner l'arbre situé en des-
sous: en vissant, cela augmente la pression en sortie et inverse-
ment, en dévissant.
L'action du stabilisateur de pression est d'autant plus efficace
que la perte de pression p entre son entrée et sa sortie est im-
portante; sa fonctionnalité augmente en outre lors de l'augmen-
tation de la pression en aval, augmentation de pression pouvant
être obtenue, de manière compatible avec les autres exigences
de fonctionnement et avec la disponibilité de pression en réseau,
en limitant l'ouverture des vannes en aval.
La pression de sortie du stabilisateur à la prise du pressostat de
gaz minimum ou bien à la prise p
chéité si celui-ci est présent, peut varier de 10 à 30 mbar; s'il
s'avère nécessaire d'avoir un autre champ de pressions, rempla-
cer le ressort bleu normal (en dévissant le couvercle 8)(Fig. 9)
par un autre (par exemple rouge 25 ÷ 55 mbar, noir 60 ÷ 110
mbar, etc.).
20049347
5.3
Réglages des vannes
Le débit d'allumage (phase d'ouverture rapide de la vanne) doit
être réglé, après avoir dévissé le couvercle 9)(Fig. 9), en tournant
dans le sens ad hoc +/- l'arbre situé en dessous; il est possible
d'utiliser le couvercle comme un outil, en le retournant.
Le débit de régime est atteint progressivement à partir du débit
d'allumage suite à l'action du frein hydraulique; le débit de régime
peut être réglé en tournant dans le sens ad hoc +/- la vis protégée
par le petit couvercle 12)(Fig. 9).
5.4
Réglage du pressostat gaz minimum
Consulter le manuel du brûleur.
Mise en service, réglage et fonctionnement
6)(Fig. 9) du contrôle d'étan-
e
8
Vérifier le bon fonctionnement des dispositifs de
réglage, de commande et de sécurité.
ATTENTION
5.2.1
Couples de pression
Si la rampe est branchée à des lignes d'alimentation dans les-
quelles le gaz peut avoir un couple de pressions variables en
fonction du pouvoir calorifique du gaz, il est nécessaire d'exclure
le stabilisateur; le stabilisateur doit être mis en état de non fonc-
tionnement, en vissant totalement l'arbre de réglage.
Dans tous les cas, il convient de monter, sur le brûleur, s'il n'est
pas déjà présent, un pressostat de gaz minimum à réarmement
manuel, branché électriquement dans la série thermostatique et
convenablement étalonné.
7
2
12
9
Il est toutefois préférable d'étalonner ce débit, en agissant sur la
pression en aval du stabilisateur; tout en respectant les considé-
rations relatives à la fonctionnalité du stabilisateur de pression ef-
fectuées précédemment, un fonctionnement optimal des vannes
est obtenu lorsque celles-ci sont totalement ouvertes: il est donc
nécessaire de rechercher le meilleur compromis entre les exi-
gences du stabilisateur et celles des vannes.
9
F
18
6
5

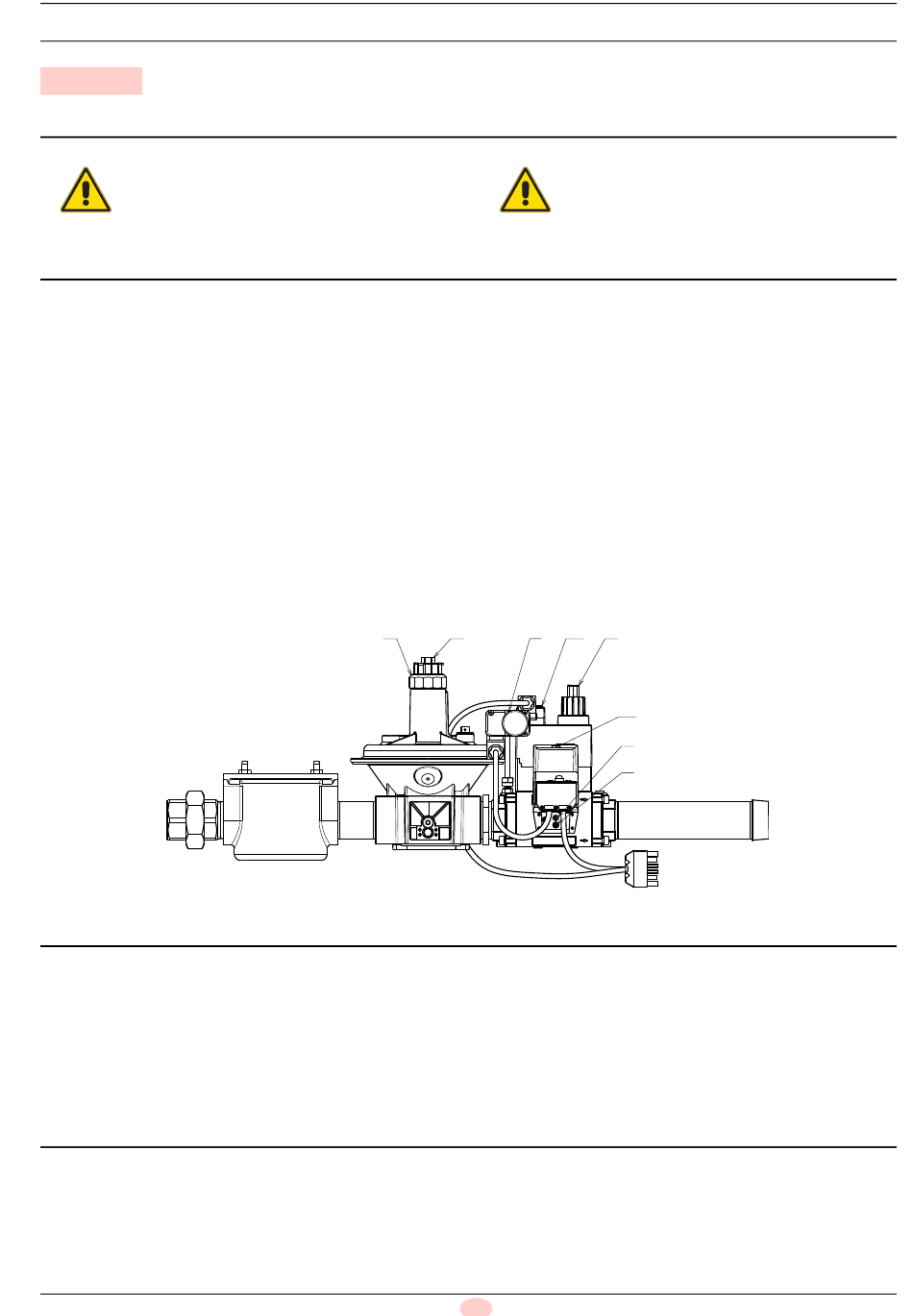

Fig. 9
20049302
