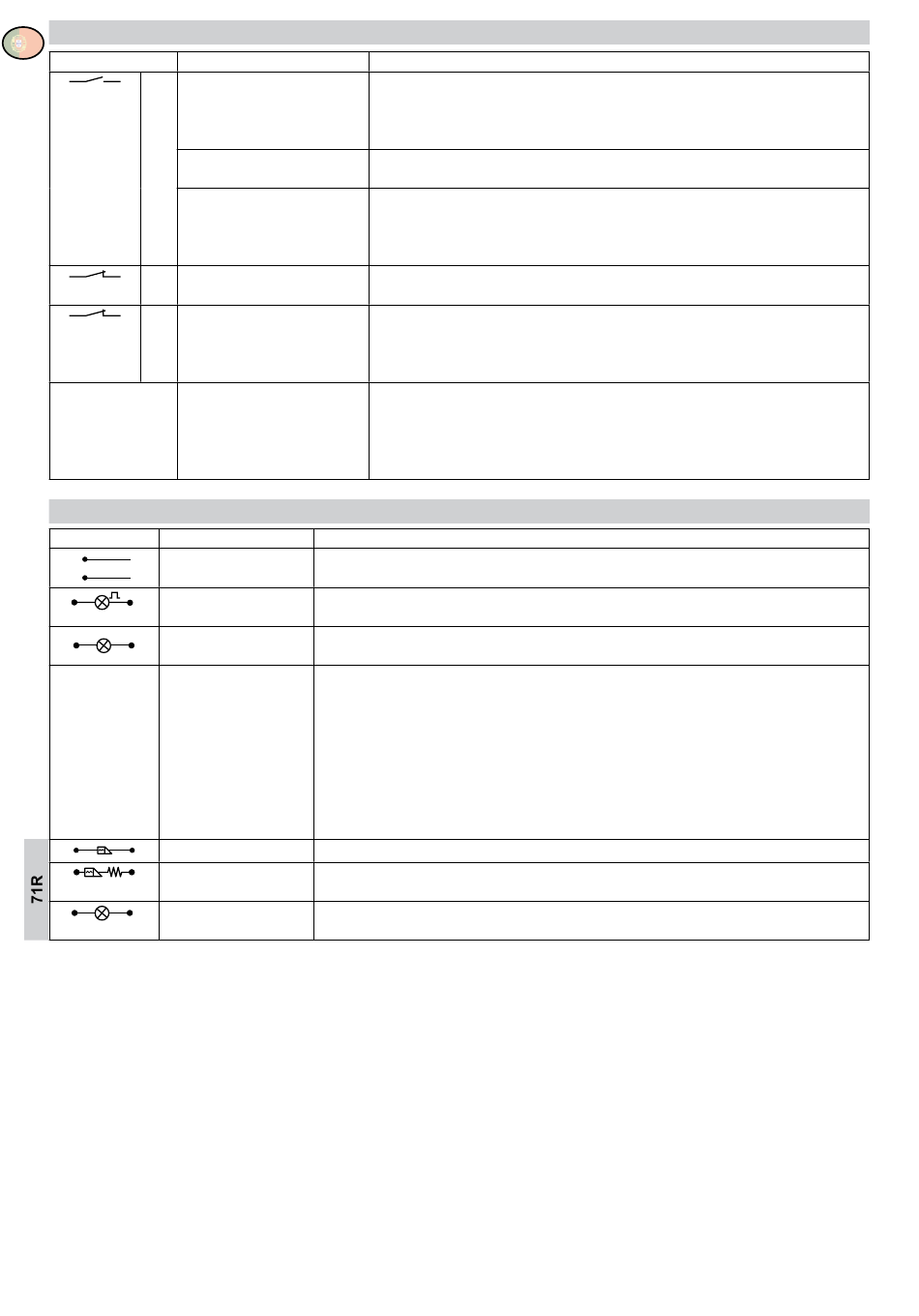

4.1 Comandos
P
Comando
1 5 N.O. PASSO-A-PASSO
ABERTURA COM
FECHADURA AUTOMATICA
ABERTURA SEM
FECHADURA AUTOMATICA
1 8 N.C. SEGURANÇA
DE INVERSÃO
1 9 N.C. STOP
AUX
4.2 Saídas e acessórios
Saída
1 + 24 V= / 0,3 A (nominal)
0 - 24 V= / 0,5 A (pique)
24 V= / 30 W max.
0 14
BAT
0 15 24 V= / 1,2 A max
0 15
8,2 Ω / 5 W
1 13
GLOBE - IP1839
Função
Valor
Alimentação acessórios. Saída para alimentação acessórios exteriores.
Lampejante (LAMPH). Activa-se contemporaneamente à manobra de abertura e
fechamento.
24 V= / 25 W Luz de cortesia. Activa-se por casa comando de abertura e de fechamento pela du-
ração de 3 minutos.
Funcionamento a bateria. É previsto um kit opcional de baterias (BATK1). Com tensão
de linha presente as baterias são mantidas carregadas. Na falta de linha, o quadro é
alimentado pela baterias até ao reinício da linha ou até quando a tensão das baterias
desce abaixo do limite de segurança. Neste último caso o quadro eléctrico se apaga.
Atenção: para permitir a recarga, as baterias devem ser sempre ligadas ao quadro
eléctrico. Verificar periodicamente a eficiência da bateria.
N.B.: a temperatura de funcionamento das baterias recarregáveis é de cerca +5°C/+40°C.
Para garantir o correcto funcionamento do produto é oportuno instalar as baterias dentro
de ambientes climatizados.
Fechadura eléctrica. Activa-se com cada comando de abertura dado de porta fechada.
12 V / 15 W Fechadura eléctrica. Com fechadura eléctrica de 12 V, ligar em série a resistência de
8,2 Ω / 5 W. Activa-se com cada comando de abertura dado com porta fechada.
24 V= / 3 W Lâmpada de porta aberta (saída analógica). Acende uma lâmpada que se apaga
somente com a porta fechada.
Com DIP1=OFF o fechamento do contacto activa a sequência: abre-stop-
fecha-abre.
N.B.: quando o fechamento automático está activado, o STOP não é permanente
mas é da duração configurada por TC.
Com DIP1=ON e o fechamento automático activado, o fechamento do contacto
activa uma manobra de abertura.
Com DIP1=ON e TC=MAX, o fechamento do contacto activa uma manobra
de abertura.
Com a automação parada o fechamento do contacto efectua a manobra oposta
àquela anterior à paragem.
O fechamento do contacto provoca a inversão do movimento (reabertura)
durante a fase de fechamento.
A abertura do contacto provoca a paragem do movimento e a desactivação do
fechamento automático.
Restabelecendo o comando a porta fica parada até receber um comando 1-5
ou um comando rádio.
O quadro electrónico está equipado com uma sede para ficha de implantação,
tipo receptores rádio, espiras magnéticas, etc.
A acção da ficha está seleccionada pelo DIP1.
Atenção: a introdução e a extracção das fichas de implantação devem ser feitas
em ausência de alimentação.
