3.6 Anschläge installieren
- Öffnungsanschlag wie in der Abbildung dargestellt in die
Führung einfügen und in der gewünschten Position befe-
stigen.
- Schließanschlag wie in der Abbildung dargestellt in die
Führung einfügen und in der gewünschten Position befe-
stigen.

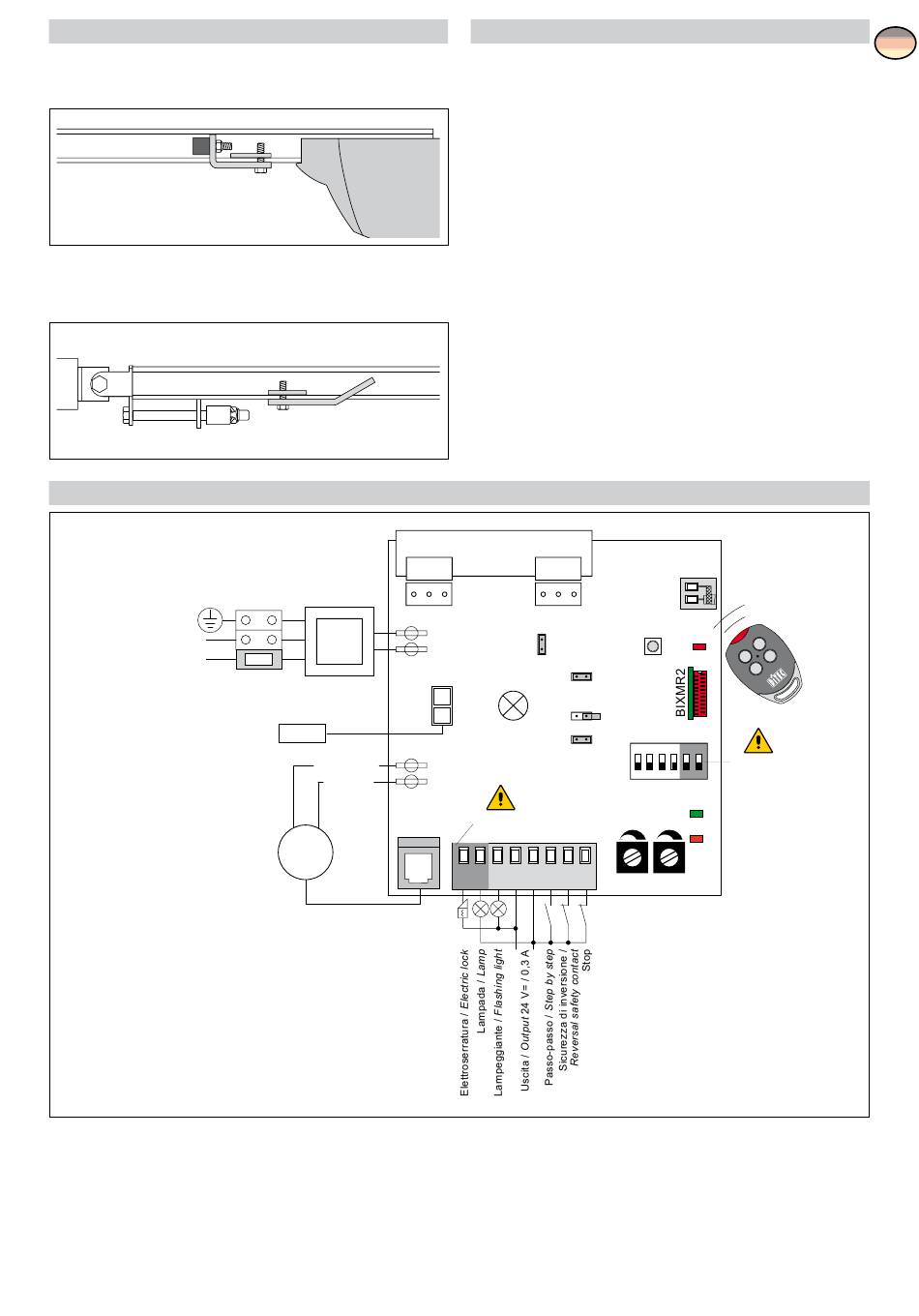

4. ELEKTRISCHE ANSCHLÜSSE
Alimentazione
Power supply
ACHTUNG: Überbrücken Sie alle N.C.-Kontakte, soweit nicht verwendet. Verwenden Sie ausschließlich Zubehörteile und Schut-
zeinrichtungen von DITEC.
TRANSF
F1
BATK1
Nero/Black
Blu/Blue
ENC
Motor
24V=
3.7 Manuelle Enriegelung installieren
Um den Entriegelungsvorgang und die Bewegung des
Sektionaltors einfacher zu gestalten, die Entriegelungsvorrichtung
mit Schnur neben dem Griff wie in Abb. 8 dargestellt
anbringen.
AUX
24 V~
JR4
SO
BAT
JR3
Luce di cortesia JR2
Courtesy light
ON
-
M
OFF
+ M
Only 71R
15 14 13 0 1 5 8 9
39
70R-71R
ANT
PRG
SIG
COM
Only 71R
1 2 3 4 5 6
POWER
ALARM
SA
R1 TC
GLOBE - IP1839
D
