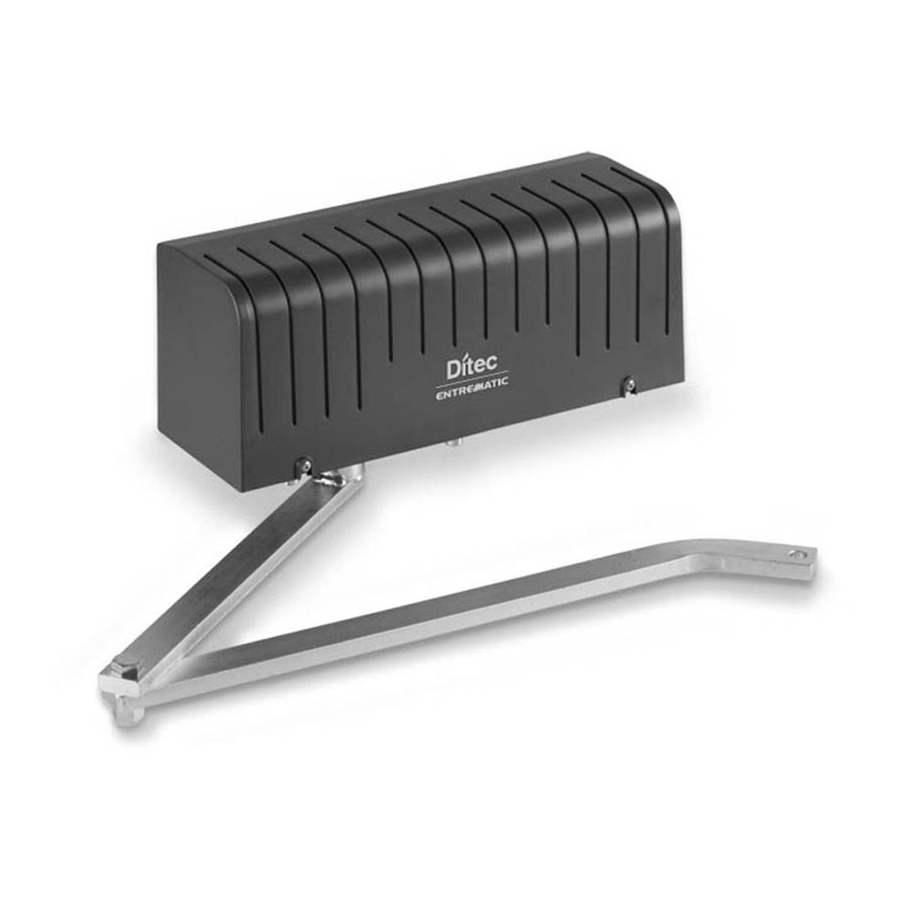

- Page 1 Dernière version de ce manuel IP1725FR • 2023-01-23 Manuel Technique Ditec ARC Portes à battant (Traduction des instructions d’origine) www.ditecautomations.com...
-
Page 2: Table Des Matières
Sommaire Déclaration d'incorporation de quasi-machines ......................4 Données techniques ..........................5 Mode d’emploi ................................ 6 Directive Machines ........................... 6 Type d'installation ..........................7 Dimensions et composants ..........................8 Installation ..............................9 Contrôles préliminaires ........................... 9 Installation du motoréducteur ........................... 9 Raccordements électriques ........................... -
Page 3: Consignes Générales De Sécurité
Consignes générales de sécurité ATTENTION ! Consignes de sécurité importantes.Suivre attentivement ces instructions. Le non-respect des informations contenues dans ce manuel peut entraîner des blessures graves ou endommager l’appareil. Conserver ces instructions pour toute référence ultérieure. Ce manuel, ainsi que ceux des accessoires éventuels, peuvent être téléchargés sur le site www.ditecautomations.com Ce manuel d’installation est destiné... -
Page 4: Déclaration D'incorporation De Quasi-Machines
Lodjursgatan 10 SE-261 44 Landskrona Suède Déclarons sous notre seule responsabilité que le type d'équipement appelé : Ditec ARC BH Automatisme irréversible pour portails battants jusqu’à 2,5 m Ditec ARC 1BH Automatisme irréversible pour portails battants jusqu’à 5 m Est conforme aux directives suivantes et à leurs modifications : 2006/42/CE Directive Machines (MD), concernant les exigences essentielles de santé... -
Page 5: Données Techniques
1. Données techniques ARCBH ARC1BH Type Irréversible pour vantail jusqu'à 2,5 m Irréversible pour vantail jusqu'à 5 m Gestion de la course Fin de course rotatif (en option) (fin de course) Tension 24 V 24 V Courant absorbé 12 A maximal Puissance absorbée 75 W nom. -
Page 6: Mode D'emploi
1.1 Mode d’emploi Usage : INTENSIF (pour entrées à usage piétonnier intense). Non adapté aux portails ou portes incorporant des portes auxiliaires piétonnes. - Les performances d’utilisation se reportent au poids recommandé (environ les 2/3 du poids maximum autorisé) et à une température ambiante de 25°C. L’utilisation avec le poids maximum autorisé... -
Page 7: Type D'installation
Sélecteur à clé semi-encastré sans cylindre AXK5NI AXR7 Unité de lecture RFID 5 x 0.5 mm² Ditec ARCBH Motoréducteur pour vantail jusqu’à 2,5 m 2 x 1,5 mm² Motoréducteur pour vantail jusqu’à 5 m Ditec ARC1BH Raccorder l’alimentation à un interrupteur omnipolaire homologué (non inclus) pré- sentant une distance d’ouverture des contacts de 3 mm minimum. -
Page 8: Dimensions Et Composants
3. Dimensions et composants Ø9 Ø9 Ø9 Réf. Description Couvercle Plaque de fixation Patte d'accrochage du portail... -
Page 9: Installation
4. Installation Toutes les mesures reportées sont exprimées en millimètres (mm), à moins d’indications différentes. 4.1 Contrôles préliminaires Contrôler si la structure du portail est solide et si les gonds sont bien graissés. Prévoir une butée d’arrêt à l’ouverture et à la fermeture. 90°... - Page 10 - Fixer les bras articulés, de la façon indiquée sur la figure. ATTENTION : placer le vantail en position de fermeture complète et aligner les bras à l'aide des trous [A]. - Les articulations des bras doivent être graissées et les vis serrées de manière à ne pas empê- cher le mouvement des bras.
-
Page 11: Raccordements Électriques
5. Raccordements électriques REMARQUE : les branchements électriques et la mise en marche des motoréducteurs sont illustrés dans les manuels d'installation des tableaux électroniques. Ditec ARCBH Ditec ARC1BH Commande électronique LCU30H-HJ - LCU40H-HJ LCU40H-HJ Avant de procéder au raccordement électrique, s’assurer que les données de la plaquette signalétique cor- respondent à... - Page 12 24V~ BATTERY CHARGEUR DE BATTERIE CHARGER (SBU) AUX1 AUX2 DOWN ENTER RADIO RX ZENPRS ZENRS 30 2 3 4 9 13 36 35 34 33 32 31 30 5 20 0 1 6 0 1 8 Alimentazione Tension 230 V~ 230 V~ respecter la 50 / 60 Hz...
-
Page 13: Installation Des Arrêts De Butée Et Des Fins De Course
6. Installation des arrêts de butée et des fins de course 6.1 Arrêts de butée mécaniques (ARCFB) Installer les arrêts de butée de la façon indiquée sur la figure ci-dessous. Régler les arrêts à l’aide des vis [A] et des écrous [B]. 6.2 Groupe fins de course rotatifs (BOXFC1) Réf. -
Page 14: Installation Des Fins De Course Rotatifs
- Installation des fins de course rotatifs REMARQUE : pour les branchements, consul- ter « Réglage du fin de course rotatif » point 7. ≥1mm Laisser desserrées pour le ATTENTION : vérifier qu’il y a une distance d’au moins 1 mm entre réglage, voir le pa- le motoréducteur et les cames de fin de course. -
Page 15: Réglage Du Fin De Course Rotatif Pour Automatisme À Droite
Réglage du fin de course rotatif pour automatisme à droite Fermer complètement le vantail [1] et placer la came de façon à ce qu’elle active le micro-interrupteur de fermeture [2]. Serrer sa vis [3]. Ouvrir complètement le vantail [4] et placer la came de façon à ce qu’elle active le micro-interrupteur d’ouverture [5]. -
Page 16: Réglage Du Fin De Course Rotatif Pour Automatisme À Gauche
Réglage du fin de course rotatif pour automatisme à gauche Fermer complètement le vantail [1] et placer la came de façon à ce qu’elle active le micro-interrupteur de fermeture [2]. Serrer sa vis [3]. Ouvrir complètement le vantail [4] et placer la came de façon à ce qu’elle active le micro-interrupteur d’ouverture [5]. -
Page 17: Poignée À Clé Avec Câble De Déverrouillage (Deb04)
6.3 Poignée à clé avec câble de déverrouillage (DEB04) Pour installer correctement la poignée de déver- rouillage DEB04, effectuer la procédure indiquée ci-dessous : • Insérer la broche [A] dans la plaque de fixation de la gaine [B], visser la vis de réglage [C] sur la plaque [B] et la fixer au motoréducteur avec un écrou et une rondelle. -
Page 18: Plan D'entretien Courant
7. Plan d'entretien courant Effectuer les opérations et les vérifications suivantes tous les 6 mois ou tous les 36 000 cycles, en fonction de l'intensité d'utilisation de l'automatisme. Couper l’alimentation 230 V~ et débrancher les batteries (si présentes) : - Graisser les leviers du motoréducteur. - Graisser l’axe de rotation du vantail.
