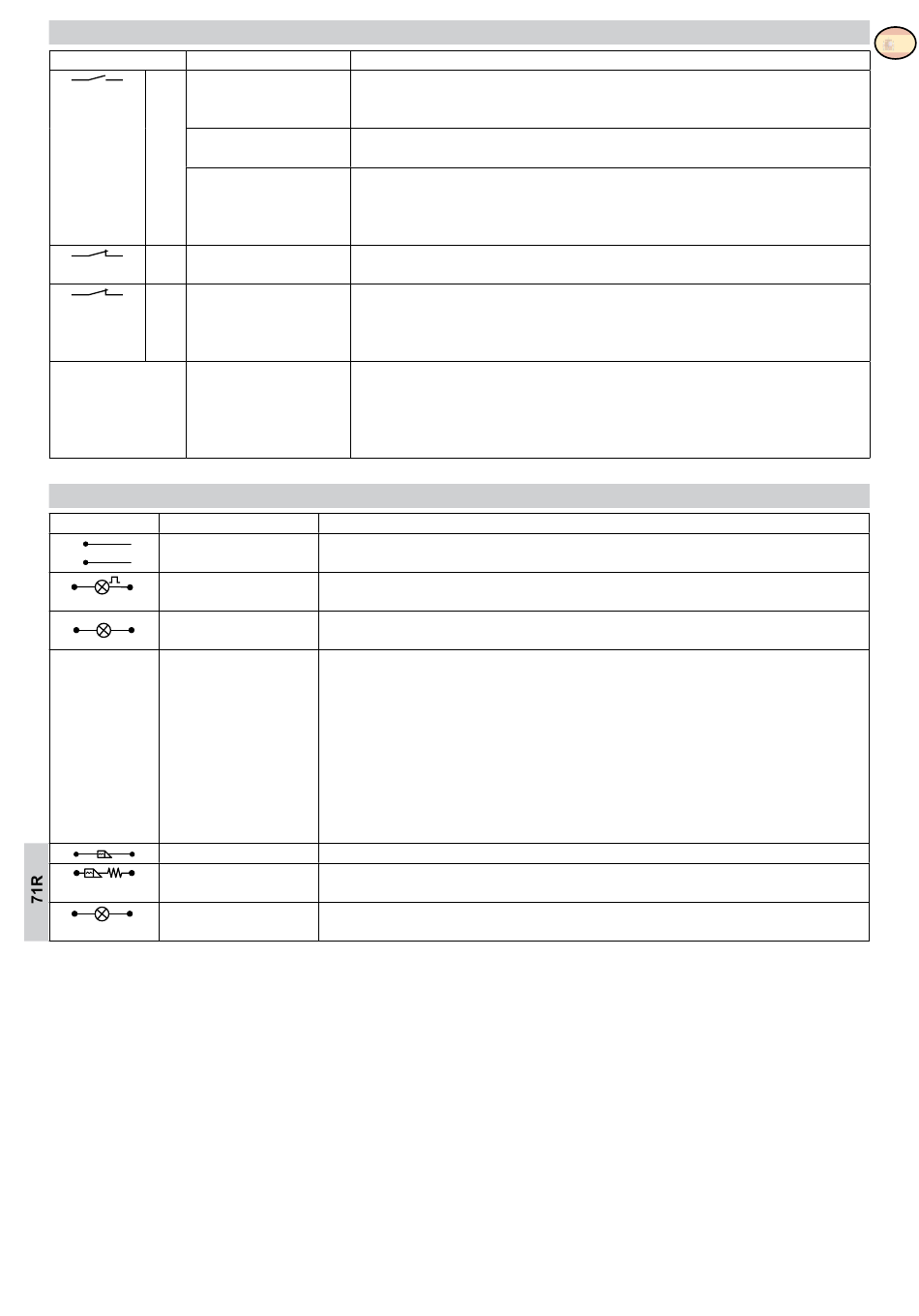

4.1 Mandos
Mando
1 5 N.O. PASO-PASO
ABRE CON
CIERRE AUTOMATICO
ABRE SIN
CIERRE AUTOMATICO
1 8 N.C. SEGURIDAD
DE INVERSIÓN
1 9 N.C. STOP
AUX
4.2 Salidas y accesorios
Salida Valor
1 + 24 V= / 0,3 A (nominale)
0 - 24 V= / 0,5 A (pico)
24 V= / 30 W max.
0 14
24 V= / 25 W
BAT
0 15 24 V= / 1,2 A max
0 15 12 V / 15 W
8,2 Ω / 5 W
24 V= / 3 W
1 13
Función
Con DIP1=OFF el cierre del contacto activa la secuencia: abre-stop-cierra-abre.
Nota: si el cierre automático está habilitado, el STOP no es permanente sino de
la duración configurada con TC.
Con DIP1=ON y cierre automático habilitado, el cierre del contacto activa una
maniobra de apertura.
Con DIP1=ON y TC=MAX, el cierre del contacto activa una maniobra de aper-
tura.
Con la automatización parada el cierre del contacto realiza la maniobra opuesta
a aquella anterior a la parada.
El cierre del contacto provoca la inversión del movimiento (reapertura) durante
la fase de cierre.
La apertura del contacto provoca la parada del movimiento y la deshabilitación
del cierre automático.
Restableciendo la orden la puerta permanece parada hasta recibir una orden 1-5
o un de orden radio.
El cuadro electrónico está provisto de un espacio para tarjetas de acoplamiento
del tipo recibidores de radio, espiras magnéticas, etc.
La acción de la tarjeta es seleccionada por el DIP1.
Atención: la introducción y extracción de las tarjetas de acoplamiento se debe
realizar sin que haya alimentación eléctrica.
Alimentación accesorios. Salida para alimentación accesorios externos.
Intermitente (LAMPH). Se activa al mismo tiempo que la maniobra de apertura y
cierre.
Luz de cortesía. Se activa durante 3 minutos cada vez que se da una orden de aper-
tura y de cierre.
Funcionamiento a batería. Está previsto un juego opcional de baterías (BATK1). Con
tensión de línea presente las baterías se mantienen cargadas. En falta de línea el cua-
dro está alimentado por las baterías hasta el restablecimiento de la línea o hasta que
la tensión de las baterías baja debajo del umbral de seguridad. En este último caso el
cuadro eléctrico se apaga.
Atención: para consentir la recarga, el kit baterías tiene que estar siempre conectado
al cuadro eléctrico. Periòdicamente, verificar la eficiencia de la bateria.
Nota: la temperatura de funcionamiento de las baterías recargables es de
aproximadamente +5°C/+40°C. Para garantizar el correcto funcionamiento del producto
es oportuno instalar las baterías al interior de ambientes climatizados.
Electrocerradura. Se activa a cada comando de abertura dado de la puerta cerrada.
Electrocerradura. Con electrocerradura de 12 V, conectar en serie la resistencia de
8,2 Ω / 5 W. Se activa a cada comando de abertura dado de la puerta cerrada.
Lampara puerta abierta (salida analógica). Enciende una lampara que se apaga
sólo con la puerta cerrada.
Descripciòn
Descripciòn
