3. Dans ce mode, vous pouvez invoquer tous les paramètres et valeurs seuils « LIMIT »
disponibles à l'aide de la touche « DISPLAY MENU » et définir la fréquence de
mesure.
4. Appuyer sur le bouton « START TEST ».
5. Lire la valeur mesurée.
Mesure de résistance (R)
Dans ce mode, toutes les résistances de 0,02 Ω à 3 kΩ peuvent être mesurées avec une
tension continue et une inversion de polarité automatique selon EN61557-5.
Pour une précision optimale, des mesures quadripolaires sont possibles. Pour équilibrer
le cordon rallonge, effectuer une compensation.
1. Connecter l'instrument comme indiqué dans la figure 13.
2. Régler le sélecteur rotatif central sur la position « R ».
3. Dans ce mode, vous pouvez invoquer tous les paramètres et valeurs seuils « LIMIT »
à l'aide de la touche « DISPLAY MENU ».
Avant de lancer une mesure, apporter un objet de test ou d'usine pour
mettre hors tension le circuit. Avec une tension externe >3 V, la
mesure ne démarre pas.
En raison de l'intensité élevée de la mesure, les charges inductives de
courant peuvent entraîner des tensions induites mortelles pendant le
débranchement du circuit de mesure.

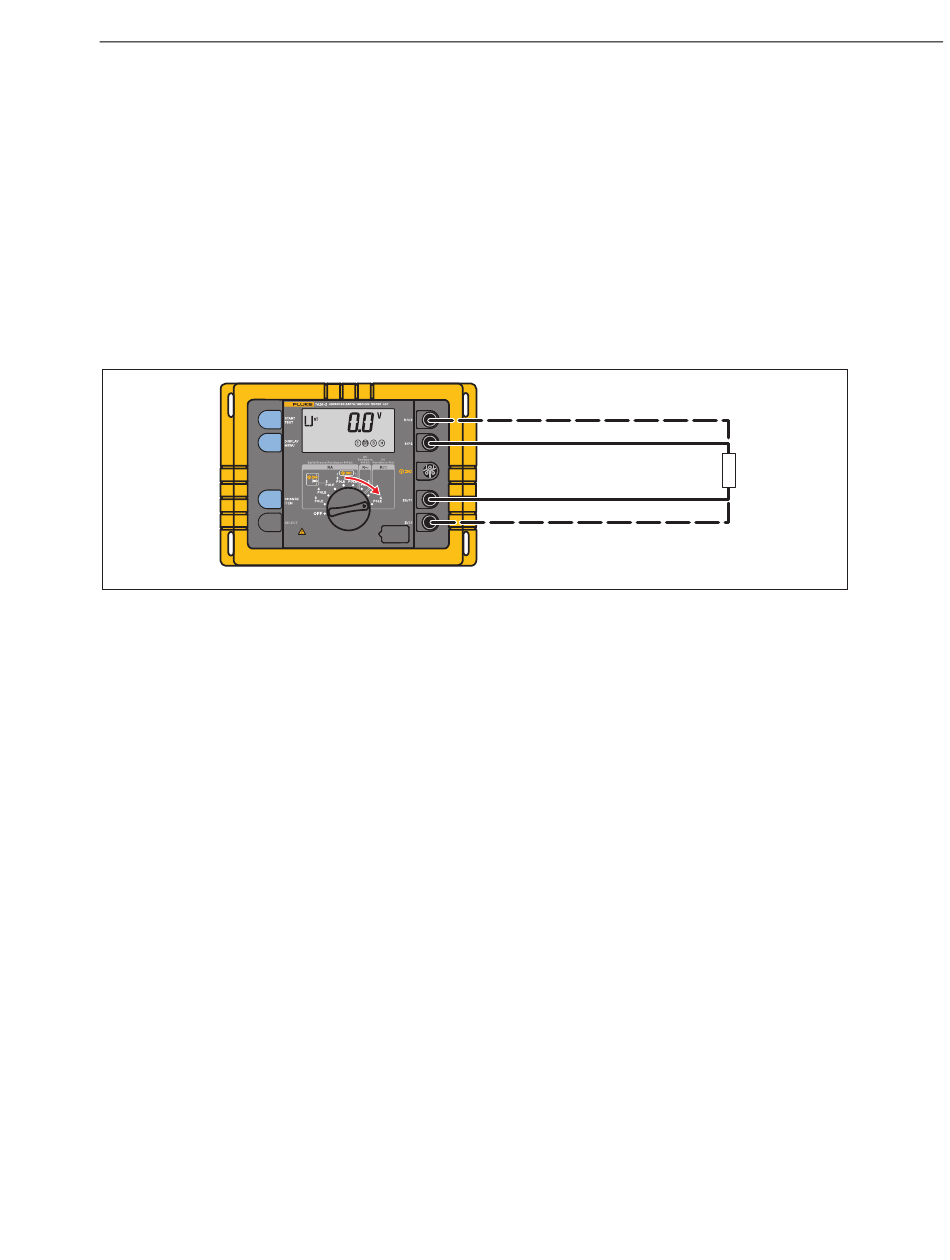

Figure 13. Mesure de résistance (R)
Avertissement
Avertissement
Earth/Ground Tester
Fonctionnement avancé
edw024.eps
35
