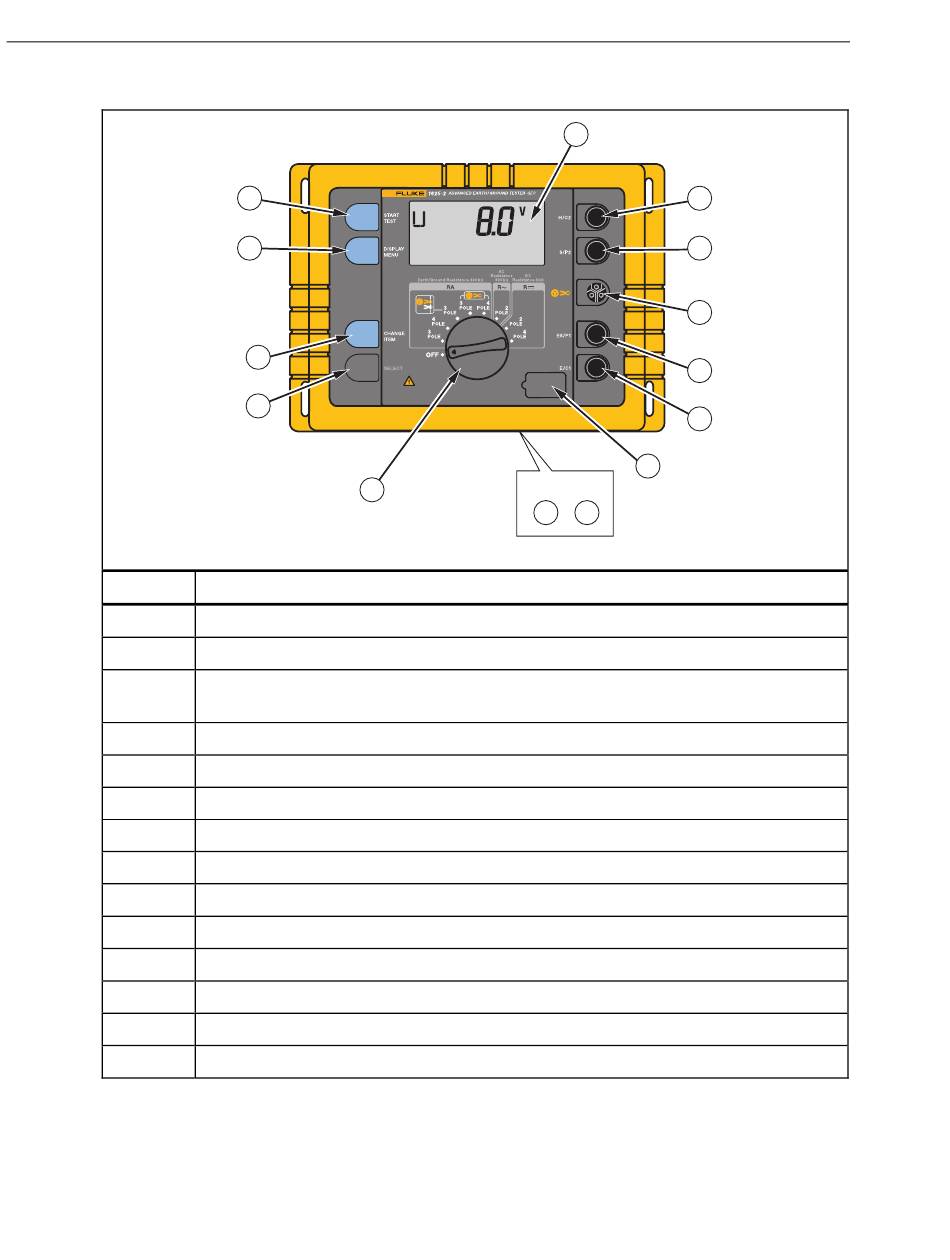

Tableau 3. Fonctionnalités
2
3
4
5
1
Sélecteur rotatif pour sélectionner la fonction de mesure et la fonction marche / arrêt
Bouton START TEST (Démarrer le test) pour lancer la fonction de mesure sélectionnée
Bouton DISPLAY MENU (Menu d'affichage) pour sélectionner le réglage ou afficher les
données de test
Bouton CHANGE ITEM (Modifier l'élément) pour changer la valeur du réglage sélectionné
Bouton SELECT (Sélectionner) pour confirmer la valeur du réglage
Ecran à cristaux liquides (LCD)
Branchement « H/C2 » pour terre auxiliaire (ø de 4 mm)
Branchement « S/P2 » pour sonde (ø de 4 mm)
Branchement pour pince de mesure du courant
Branchement « ES/P1 » pour sonde de terre (ø de 4 mm)
Branchement « E/C1 » pour la prise de terre / masse à mesurer (ø de 4 mm)
Port USB de type B
Compartiment pour 6 piles alcalines (type AA, LR6)
Visser pour fermer le compartiment des piles
6
ST
Côté Arrière
14
13
Description
7
8
9
10
11
12
