1550B

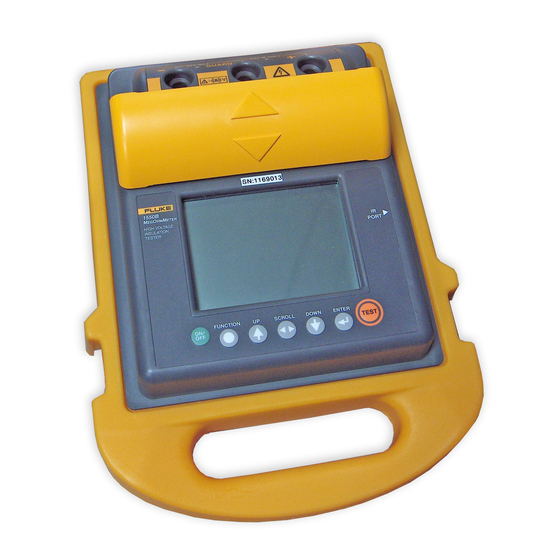

MegOhmMeter
Mode d'Emploi
August 2003 (French) Rev. 1, 6/05
© 2003-2005 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.

Publicité

Table des Matières
loading

Manuels Connexes pour Fluke 1550B

Sommaire des Matières pour Fluke 1550B

  • Page 1 ® 1550B MegOhmMeter Mode d’Emploi August 2003 (French) Rev. 1, 6/05 © 2003-2005 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
  • Page 2 à offrir une garantie plus étendue ou différente au nom de Fluke. Le support de garantie est offert uniquement si le produit a été acquis par l’intermédiaire d’un point de vente agréé par Fluke ou bien si l’acheteur a payé...

  • Page 3: Table Des Matières

    Table des matières Titre Page Introduction ................1 Comment contacter Fluke ............1 Déballage de l’appareil............... 2 Consignes de sécurité..............3 Symboles ................... 4 Fonctionnement de l’appareil ............. 4 Mise sous tension et hors tension de l’appareil ...... 4 Utilisation des boutons poussoirs ........... 5 Explication de l’affichage ............
  • Page 4 1550B Mode d’Emploi...
  • Page 5 Branchements d’alimentation........... 7 Courant de fuite en surface............8 Branchement de la borne de protection ........9 Branchement amélioré de la borne de protection ....9 Branchement au circuit testé ........... 10 Port IR Port sur le mégohmètre 1550B ........18...
  • Page 6 1550B Mode d’Emploi Couvercle atm16F.EPS Fluke 1550B MegOhmMeter...

  • Page 7: Introduction

    1550B MegOhmMeter Introduction Le Fluke 1550B MegOhmMeter (appelé ci-après « appareil ») est un contrôleur d’isolement aux tensions élevées permettant de tester les circuits généraux, y compris les câbles, les moteurs et les appareils de commutation. L’appareil comprend les fonctions suivantes : ⇒...

  • Page 8: Déballage De L'appareil

    1550B Mode d’Emploi Déballage de l’appareil L’appareil est livré avec les articles représentés sur la figure 1. Si l’appareil est abîmé ou s’il manque un élément, prenez contact immédiatement avec le revendeur. ASW01F.EPS Élément Description Manuel en anglais Cordon d’alimentation secteur X Câbles de mesure avec pinces crocodiles (rouge, noir, vert)

  • Page 9: Consignes De Sécurité

    • Ne pas utiliser l’appareil si une partie ou le couvercle a été enlevé. • Utiliser uniquement les pièces et les accessoires agréés par Fluke désignés dans ce manuel. • Ne pas utiliser l’appareil si l’obturateur de sécurité est endommagé.

  • Page 10: Symboles

    1550B Mode d’Emploi Symboles Les symboles sur l’appareil et dans le manuel sont décrits dans le tableau 1. Tableau 1. Symboles Conforme aux normes de l’Union européenne. TUV GS Ce produit est conforme aux normes UL3111-1, CAN/CAS C22.2 nº 1010.1 pour l’équipement de test et de mesure.

  • Page 11: Utilisation Des Boutons Poussoirs

    MegOhmMeter Fonctionnement de l’appareil Utilisation des boutons poussoirs Les boutons poussoirs (Figure 2) contrôlent le fonctionnement de l’appareil et permettent de sélectionner les résultats du test pour les afficher ou les faire défiler à l’écran. (oui) (non) FUNCTION SCROLL DOWN ENTER TEST ATM02F.EPS...

  • Page 12: Explication De L'affichage

    1550B Mode d’Emploi Explication de l’affichage Les indicateurs d’affichage sont représentés et décrits dans la figure 3. 5000V 2500V 000V 500V 250V ASW03F.EPS Élément Description Présence d’interférences. Les valeurs affichées sont sans doute en dehors de la fourchette de précision spécifiée.
  • Page 13 Mettez-la au rebut dans un centre de recyclage homologué pour batteries périmées. Adressez-vous au centre de service agréé Fluke pour obtenir des informations sur l’élimination et le recyclage. Conserver des batteries au plomb rechargeables dans un bas niveau de charge peut endommager et/ou causer une réduction de la durée...

  • Page 14: Utilisation De La Borne De Protection

    1550B Mode d’Emploi Utilisation de la borne de protection Remarque La résistance d’isolement est mesurée entre les branchements de sortie + et −. La borne de protection (G) est au même potentiel que la borne négative (−) mais elle n’est pas sur la ligne de mesure.
  • Page 15 MegOhmMeter Fonctionnement de l’appareil La figure 6 montre comment prévenir la perte de courant en surface en branchant un fil de la borne de protection à un conducteur enroulé autour de l’isolant intérieur. Le courant de fuite en surface est dirigé vers la borne de protection.

  • Page 16: Opérations De Mesure

    1550B Mode d’Emploi Opérations de mesure Branchement au circuit testé Avertissement Pour éviter les chocs électriques ou les blessures corporelles : • Supprimer tout le courant du circuit testé et décharger la capacité de circuit avant de tester un circuit à l’aide de l’appareil.

  • Page 17: Options À Considérer Avant Tout Test D'isolation

    MegOhmMeter Opérations de mesure Remarque Le 1550B n’est PAS spécifié en dessous de 200 kilohm. Autrement dit, on obtient une mesure non spécifiée mais supérieure à zéro lorsque les cordons sont mis en court-circuit et qu’un test est exécuté, ce qui est normal pour la configuration des circuits d’entrée de ce mégohmmètre et qui n’affecte pas les mesures tombant dans la...

  • Page 18: Programmation D'une Tension De Test

    1550B Mode d’Emploi Remarque La tension du test peut être jusqu’à 10 % plus élevée que la tension de test sélectionnée. Programmation d’une tension de test Pour définir une tension de test entre les tensions de test prédéfinies, procédez comme suit : Avec l’appareil en marche, appuyez sur le bouton...

  • Page 19: Sélection D'un Test En Rampe Ou Uniforme

    MegOhmMeter Opérations de mesure Sélection d’un test en rampe ou uniforme La fonction de test de rampe est un test automatique qui vérifie l’isolant pour un claquage. Pendant un test de rampe, la tension de sortie commence à 0 V et augmente de façon linéaire (100 V/s) jusqu’à...

  • Page 20: Indice De Polarisation (Pi)

    1550B Mode d’Emploi Indice de polarisation (PI) Au cours du test d’isolation, l’appareil mesure et mémorise au besoin l’indice de polarisation (PI). Étant donnée que le test d’indice de polarisation exige 10 minutes, cette mesure est mesurée et mémorisée comme étant non valide pour tous les tests d’isolation d’une durée inférieure à...
  • Page 21 MegOhmMeter Opérations de mesure Pour exécuter un test d’isolation, procédez comme suit : L’appareil étant en marche, réglez les options de mesures disponibles répondant aux exigences du test. Ceci inclut : • Tension du test – plage définie : 250 V à 5000 V (tranches de 50 V/100 V) •...

  • Page 22: Mémorisation Des Résultats Du Test

    1550B Mode d’Emploi Si le claquage se produit alors que le test de rampe est activé, appuyez sur le bouton e avant de passer à l’étape 4. Après l’interruption d’un test d’isolation, l’appareil émet un signal sonore lorsqu’une tension potentiellement dangereuse reste aux bornes du test en raison des capacités chargées du circuit ou de la présence d’une tension...

  • Page 23: Affichage Des Résultats Enregistrés En Mémoire

    MegOhmMeter Affichage des résultats enregistrés en mémoire Affichage des résultats enregistrés en mémoire Remarque Les paramètres non appropriés pour un test sont représentés par INVALID L’appareil peut mémoriser 99 ensembles de résultats de test, y compris : ⇒ Repères ⇒ Rampe active ou inactive ⇒...

  • Page 24: Téléchargement Des Résultats De Test

    Vous pouvez utiliser le logiciel FlukeView Forms pour télécharger tous les résultats de test enregistrés vers un ordinateur PC. Un adaptateur infrarouge est fourni avec le Fluke 1550B MegOhmMeter pour le téléchargement des données de test. La figure 9 indique l’emplacement du port IR sur l’appareil.

  • Page 25: Téléchargement Des Résultats Vers Un Pc

    Windows. Reportez-vous au Guide d’installation USB-IR pour plus d’informations à ce sujet. Pour brancher le 1550B au PC en vue d'utiliser le Logiciel de documentation FlukeView Forms Basic : Le 1550B ne doit pas exécuter de test ; sinon les communications série seront désactivées.

  • Page 26: Entretien De L'appareil

    1550B Mode d’Emploi Tous les résultats mémorisés sont définitivement supprimés en appuyant Remarque Les emplacements des tests individuels ne peuvent pas être effacés un à un, mais ils peuvent être écrasés en écriture. Attention La fonction de suppression élimine tous les résultats mémorisés.

  • Page 27: Accessoires Et Pièces Remplaçables

    Boîtier de transport souple 1642656 Câble pour infrarouge 1578406 CD des modes d’emploi 2099928 Mode d’emploi en anglais 2102980 Carte de référence 2099943 Tableau 3. Accessoires 1550B Accessoires Référence Jeu de cordons de mesure rallongés, 7,6 mètres (25 pieds) 2032761...

  • Page 28: Spécifications Techniques

    1550B Mode d’Emploi Spécifications techniques Caractéristiques générales Affichage 75 mm x 105 mm Alimentation Batterie rechargeable au plomb de 12 V Yuasa NP2.8-12 Entrée du chargeur (CA) 85 V à 250 V ca 50/60 Hz 20 VA Cet appareil de classe II (à isolation double) est fourni avec un câble d’alimentation (mis à...

  • Page 29: Caractéristiques Électriques

    MegOhmMeter Spécifications techniques Caractéristiques électriques La précision de l’appareil est assurée pendant un an après l’étalonnage aux températures de fonctionnement de 0 °C à 35 °C. Pour des températures de fonctionnement en dehors de cette plage (−20 °C à 0 °C et 35 °C à 50 °C), ajoutez ±...
  • Page 30 1550B Mode d’Emploi...
