Variantes de commande
Les groupes de surpression pour installations de remplissage de réservoir sont disponibles en variantes de commande E et ES. Les deux
groupes fonctionnent comme décrit ci-dessous.
E : Deux à quatre pompes à vitesse variable
ES : Une à trois pompes fonctionnant sur le réseau et une pompe à vitesse variable
Vitesse
n
100 %
70 %
Démarrage de la
pompe E

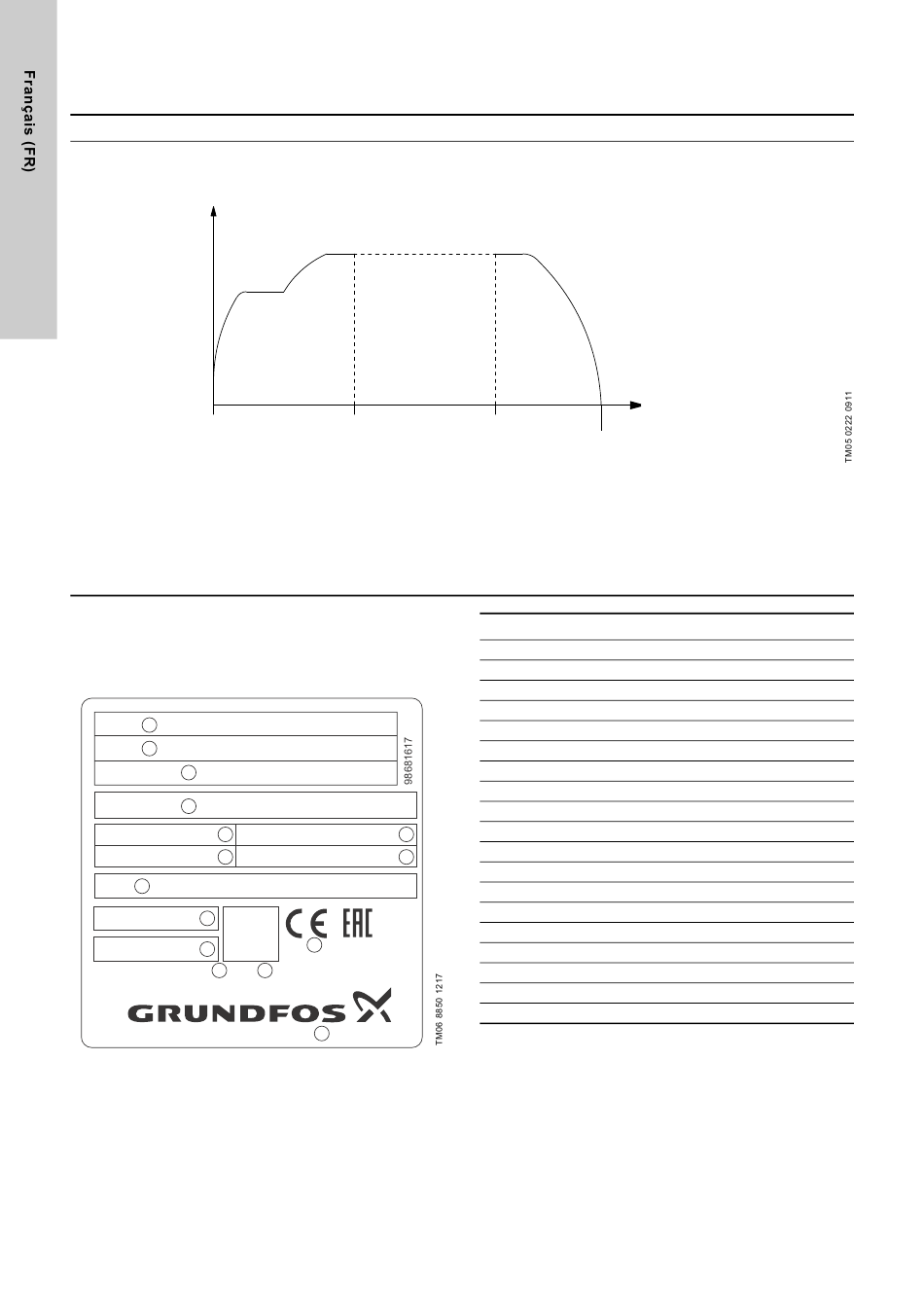

Fig. 9 Exemple de variante de commande ES
• Dans les installations de remplissage, le groupe de surpression veille à bien protéger la tuyauterie contre les coups de bélier. En
cas de niveau bas dans le réservoir, une pompe à vitesse variable démarre à environ 70 % de sa vitesse maxi afin de remplir dou-
cement la tuyauterie. Au bout de quelques instants, elle augmente sa vitesse à 100 % et la pompe suivante démarre. Lorsque le
réservoir est plein, la pompe s'arrête.
• Les installations équipées de plus de deux pompes définissent par défaut une pompe comme pompe de secours.
• La permutation automatique entre les pompes fonctionnant sur le réseau dépend de la charge, de l'heure et du défaut.

5.3 Identification

5.3.1 Plaque signalétique
La plaque signalétique du groupe de surpression est montée sur
le châssis.
Type:
1
Model:
2
Serial No.:
3
Main supply:
4
pMax: bar Q Nom / Max:
5
°C
Liq. temp.: H Nom / Max:
6
9
IP Class: QR
10
code
kg
Weight:
11
14
MADE IN GERMANY
DK - 8850 - Bjerringbro - Denmark
Fig. 10 Plaque signalétique
8
Variantes de commande E et ES
Démarrage de la
pompe à vitesse fixe
3
/ m /h
7
/ m
8
12
13
15
Arrêt de la pompe à
vitesse fixe
Arrêt de la pompe E
Pos. Description
1 Type de produit
2 Configuration du produit
3 Code du modèle
4 N° de série
5 Alimentation secteur
6 Pression de service maxi
7 Température mini du liquide
8 Température maxi du liquide
9 Débit nominal [m
10 Débit maxi [m
11 Hauteur nominale [m]
12 Hauteur manométrique maxi [m]
13 Documents techniques
14 Classe d'isolation
15 Poids
16-20 Certifications
21 Code QR
22 Pays d'origine
23 Adresse de la société
Temps
t
3
/h]
3
/h]
