6. Unité de commande
Le groupe de surpression est équipé d'un coffret de commande CU 323 qui permet le réglage et la surveillance manuels du groupe.
La figure 11 présente l'interface utilisateur d'un groupe à quatre pompes.
CU 323
4
OFF
3
OFF
2
OFF
1
OFF
WS
RESET
7

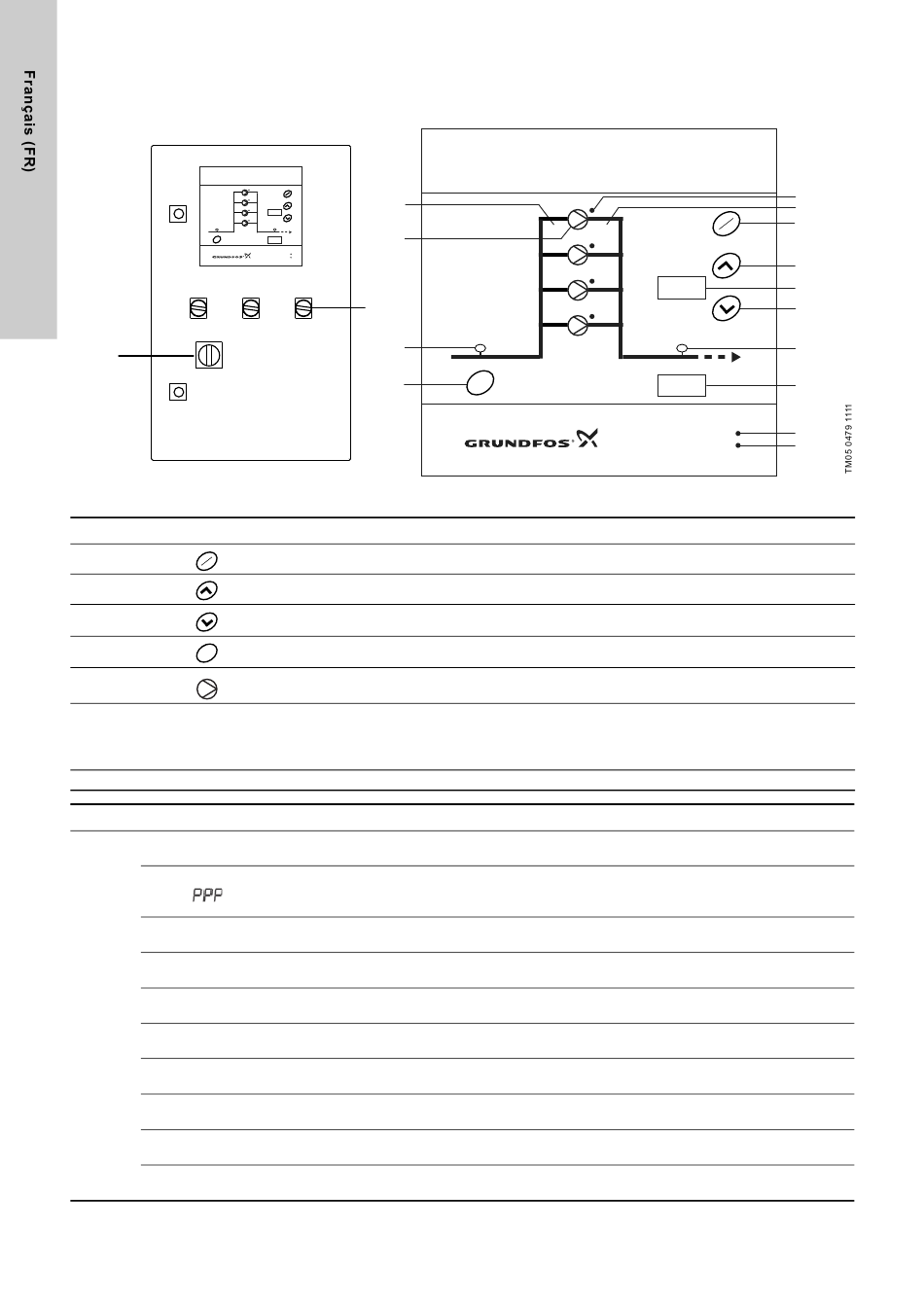

Fig. 11 Interface utilisateur du coffret et CU 323
Pos. Touches
1
On
Off
2
3
4
RESET
5
6
7
Pos. Affichage
"Setpoint"
1___!
1___!
ou "Point de
consigne"
E.St
8
OFF
On
0-N
bUS
LOC
10
On
Off
AUTO
14
AUTO
AUTO
AUTO
PT
5
system run
alarm
6
10
4
Description
[On/Off] : Passe du mode de fonctionnement "Normal" à "Arrêt".
[Vers le haut] : Augmente la valeur du point de consigne.
[Vers le bas] : Réduit la valeur du point de consigne.
[RESET] : Réinitialise toutes les alarmes.
[>] : Passe du mode de fonctionnement de chaque pompe d'"AUTO" à "ARRET". Chaque pompe est
équipée d'une touche Auto/Arrêt.
Active le fonctionnement manuel.
Remarque : Si une pompe est réglée sur le fonctionnement manuel, elle tourne à 100 % de sa
vitesse et le CU 323 est éteint. Un délai de 30 secondes intervient avant que les pompes passent en
mode manuel.
Active ou désactive l'alimentation électrique du coffret de commande.
Description
Indique le point de consigne. Après déverrouillage du CU 323, le point de consigne clignote.
Régulation à pression proportionnelle. "PPP" clignote pendant une seconde, puis le point de
consigne actuel s'affiche pendant 4 secondes. Cette fonction est disponible sur les groupes E uni-
quement.
Symbole du réservoir apparaissant sous le mode de remplissage avec interrupteurs à flotteur.
Alterne entre le symbole du réservoir et le point de consigne en mode de remplissage avec entrée
analogique.
Arrêt externe : Indique que le groupe a été arrêté en externe via une entrée digitale.
Indique que le groupe a été réglé sur "ARRET".
Indique que le groupe a été réglé de "ARRET" à "MARCHE". "Marche" est uniquement indiqué pen-
dant 3 secondes, durée après laquelle le point de consigne s'affiche.
Indique que les touches du CU 323 sont verrouillées. Déverrouiller les touches en appuyant simulta-
nément sur [RESET] et la flèche vers le bas.
Indique que le groupe est commandé à distance.
Local : Apparaît en cas de tentative de changement des réglages alors que le groupe est commandé
à distance.
CU 323
4
OFF AUTO
3
OFF AUTO
2
OFF AUTO
1
OFF AUTO
WS
RESET
12
13
On
1
Off
2
8
3
11
PT
9
15
system run
alarm 16
