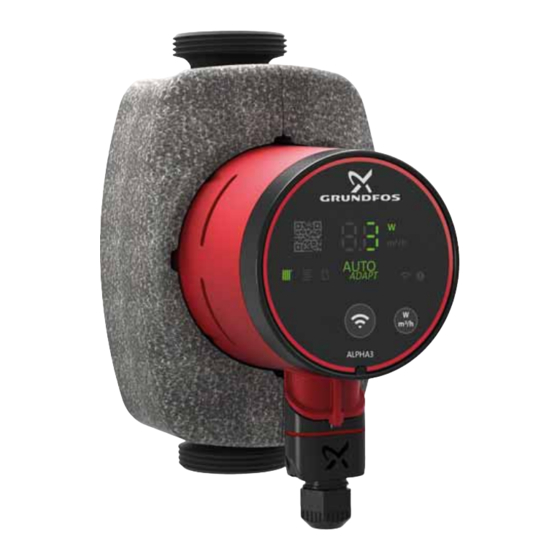

Grundfos ALPHA3 Notice D'installation Et De Fonctionnement
  1. Manuels
  2. Marques
  3. Grundfos Manuels
  4. Systèmes d'Eau
  5. ALPHA3
  6. Notice d'installation et de fonctionnement

Grundfos ALPHA3 Notice D'installation Et De Fonctionnement

Masquer les pouces Voir aussi pour ALPHA3:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

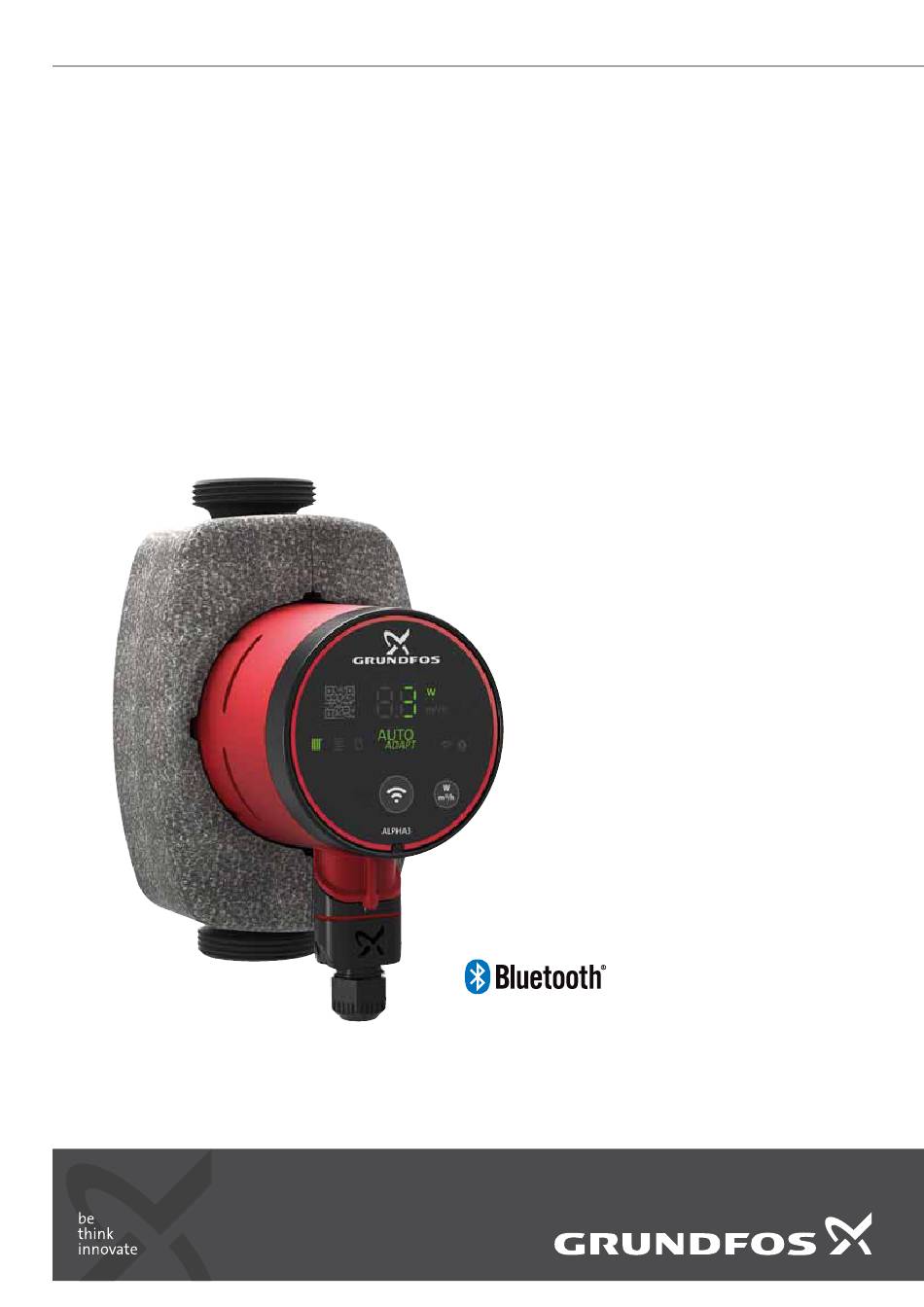

NOTICE GRUNDFOS
ALPHA3
Model B
Notice d'installation et de fonctionnement

Publicité

Table des Matières
loading

Manuels Connexes pour Grundfos ALPHA3

Sommaire des Matières pour Grundfos ALPHA3

  • Page 1 NOTICE GRUNDFOS ALPHA3 Model B Notice d'installation et de fonctionnement...

  • Page 2: Table Des Matières

    évitée, peut entraîner des blessures mineures ou Guide de sélection du mode de régulation modérées. Réglage du produit Connexion du circulateur à Grundfos GO Remote Les mentions de danger sont organisées de la manière suivante : Assistant d'installation initiale TERME DE SIGNALEMENT Voyants lumineux indiquant le réglage du circulateur...

  • Page 3: Remarques

    Les symboles et les remarques ci-dessous peuvent être mention- 2.1 Inspection du produit nés dans la notice d'installation et de fonctionnement, dans les consignes de sécurité et les instructions de service Grundfos. PRÉCAUTIONS Écrasement des pieds Observer ces instructions pour les pompes antidéfla- Accident corporel mineur ou modéré...

  • Page 4: Installation Mécanique

    Vous pouvez placer le coffret de commande en position 3, 6 ou 9 heures. Voir fig. 3. Fig. 3 Positions du coffret de commande, installations de chauffage et d'eau chaude sanitaire Fig. 1 Montage de l'ALPHA3...

  • Page 5: Positionnement Du Coffret De Commande Dans Les Installations De Climatisation Et D'eau Froide

    3.2.2 Positionnement du coffret de commande dans les PRÉCAUTIONS installations de climatisation et d'eau froide Surface brûlante Placer le coffret de commande, prise dirigée vers le bas. Voir fig. Accident corporel mineur ou modéré - Positionner le circulateur de sorte que personne ne puisse entrer accidentellement en contact avec ses surfaces chaudes.

  • Page 6: Installation Électrique

    3.4 Installation électrique Étape Action Illustration DANGER Choc électrique Mort ou blessures graves - Avant toute intervention sur le produit, couper l'ali- Couder le câble mentation électrique. S'assurer qu'elle ne risque avec les conduc- pas d'être réenclenchée accidentellement. teurs dirigés vers le haut.

  • Page 7: Démarrage

    10. Caractéristiques techniques. Purger le circulateur au premier démarrage. La première fois que le circulateur est connecté au Grundfos GO 4.2 Premier démarrage Remote, l'application vous dirige vers un assistant de configura- Après installation du produit, le mettre sous tension. Le voyant tion initiale.

  • Page 8: Introduction Au Produit

    5.1 Description La présente notice d'installation et de fonctionnement couvre le Le circulateur Grundfos ALPHA3 est conçu pour faire circuler des modèle ALPHA3. Le type de modèle est indiqué sur l'emballage liquides dans des installations selon des débits variables lorsqu'il et sur la plaque signalétique.

  • Page 9: Plaque Signalétique

    Code article Numéro de série Modèle Pays d'origine Fréquence [Hz] Code de la matrice de données Adresse de Grundfos Code de production : • 2 premiers chiffres : année • 2 derniers chiffres : semaine Classe de température Indice de protection Pièce (EEI)

  • Page 10: Accessoires

    5.5 Accessoires 5.5.1 Raccords (unions et vannes) Codes articles, raccords unions Écrou-union Clapet à bille avec Écrou-union avec file- Clapet à bille avec file- avec filetage raccord de com- Écrou-union avec raccord soudé tage interne tage interne externe pression ∅22 ∅28 ∅18 ∅22...

  • Page 11: Coquilles D'isolation, Alpha3

    Il utilise une pile CR2032 au lithium. Le produit est livré avec l'appli Grundfos GO Balance, utilisée pour équilibrer les installations de chauffage des habitats. L'appli est disponible en version Android et iOS ; vous pouvez la télé- charger gratuitement à...

  • Page 12: Fonctions De Régulation

    Normal La pompe fonctionne selon le mode de régulation sélectionné. Arrêt Arrêt de la pompe. ALPHA3 Fig. 18 Panneau de commande en mode chauffage par radia- teur. 6.2.2 Mode chauffage par le sol Le mode chauffage par le sol utilise la fonction AUTO...

  • Page 13: Pression Proportionnelle

    Le point de consigne de la courbe est défini par l'utilisateur dans l'application Grundfos GO Remote. Le point de consigne peut Fig. 21 AUTO être choisi n'importe où entre le minimum et le maximum de la ADAPT courbe de pression constante à...

  • Page 14: Régime De Nuit Automatique

    Le point de consigne de la courbe est défini par l'utilisateur dans automatique''. l'application Grundfos GO Remote. La vitesse en pourcentage de la vitesse maximum peut être choisie n'importe où entre le mini- Ne pas utiliser le régime de nuit automatique lorsque mum et le maximum de la courbe constante, à...

  • Page 15: Réglage Du Produit

    Pour vous connecter, procéder comme suit : 1. Allumer le Bluetooth sur votre appareil. 2. Ouvrir Grundfos GO Remote. Appuyer sur l'icône du menu en haut à gauche de l'écran. 3. Choisir ''Se connecter'' dans le menu. Une liste de produits Grundfos apparaît.

  • Page 16: Assistant D'installation Initiale

    7.2 Assistant d'installation initiale Lors de la première connexion à Grundfos GO Remote, une boîte de dialogue de l'assistant de configuration initiale apparaît dans le menu ''Tableau de bord'' de Grundfos GO Remote. L'assistant vous guide dans la sélection des étapes suivantes : •...

  • Page 17: Menu Grundfos Go Remote

    7.4 Menu Grundfos GO Remote Niveau 1 du menu Niveau 2 du menu Niveau 3 du menu État Débit estimé Hauteur manométrique estimée Vitesse du moteur Consommation électrique Consommation énergétique Heures de fonctionnement Données sur les tendances 3D (Q, H, t) 3D (Q, T, t) Réglages...

  • Page 18: Planification

    énergétiques. céder comme suit : La fonction de planification vous permet de personnaliser les 1. Connecter le circulateur à Grundfos GO Remote. Voir para- moments de fonctionnement de plusieurs manières : graphe 7.1 Connexion du circulateur à Grundfos GO Remote.

  • Page 19: Mise À Jour Du Microprogramme

    Les réglages peuvent être réinitialisés via le menu ''Réglages'' 1. Allumer le Bluetooth sur votre appareil connecté. dans le Grundfos GO Remote ou en appuyant sur le bouton pour sélectionner les paramètres sur le panneau de commande du cir- 2. Ouvrir l'application Grundfos GO Balance.

  • Page 20: Entretien

    8. Entretien 8.2 Démontage de la prise DANGER Étape Action Illustration Choc électrique Mort ou blessures graves - Les branchements électriques doivent être réali- sés par un électricien agréé conformément à la réglementation locale. Desserrer le presse-étoupe et DANGER le retirer de la Choc électrique prise.

  • Page 21: Dépannage

    ''Tableau de bord'' sera soit jaune soit rouge, indiquant soit un PRÉCAUTIONS avertissement soit une alarme. Système sous pression 2. Appuyer sur le Grundfos Eye ou choisir le menu ''Alarmes et Accident corporel mineur ou modéré avertissements'' dans la liste. - Vidanger l'installation ou fermer les robinets 3.

  • Page 22: Grilles De Dépannage

    Remplacer le circulateur et le jeter dans le respect de l'environne- (157) ment, conformément aux réglementations locales, ou contacter le SAV Grundfos. 9.5.2 Défauts n'étant pas indiqués sur le circulateur ni dans Grundfos GO Remote État de fonctionnement du cir- Défaut Solution...

  • Page 23: Caractéristiques Techniques

    Le circulateur ne nécessite aucune protection moteur externe. Classe de température TF110 conforme à la norme EN 60335-2-51 Indice de protection IPX4D ALPHA3 XX-40 : EEI ≤ 0,15 ALPHA3 XX-60 : EEI ≤ 0,17 Valeurs EEI spécifiques ALPHA3 XX-80 : EEI ≤ 0,18 Bluetooth...

  • Page 24: Dimensions, Alpha3, Xx-40, Xx-60, Xx

    G 1 1/2 ALPHA3 25-40 180 G 1 1/2 ALPHA3 25-60 180 G 1 1/2 ALPHA3 25-80 180 G 1 1/2 ALPHA3 32-40 180 ALPHA3 32-60 180 ALPHA3 32-80 180 * Version pour le Royaume-Uni : ALPHA3, 15-50/60 G 1 1/2.

  • Page 25: Courbes De Performance

    11. Courbes de performance Pression proportionnelle 11.1 Guide des courbes de performance Plage de fonc- Chaque mode de régulation a une plage de performances (Q, H) tionnement au sein de laquelle une courbe de performance est sélectionnée. Les modes de régulation avec AUTO sélectionnenent auto- Courbe par ADAPT...

  • Page 26: Alpha3

    11.3 ALPHA3, XX-40 [kPa] Plage de fonctionn. 100 % 93 % Régime de nuit automatique 83 % Courbe par défaut (réglage d'usine) 72 % 60 % Exemple de courbe constante avec point de consigne correspondant. 44 % Q [m³/h] Q [l/s] Q [m³/h]...

  • Page 27: Alpha3

    11.4 ALPHA3, XX-60 [kPa] Plage de fonctionn. 100 % 88 % Régime de nuit automatique 77 % Courbe par défaut (réglage d'usine) 64 % Exemple de courbe constante avec point de 47 % consigne correspondant. 36 % Q [m³/h] 0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 Q [l/s] Q [m³/h]...

  • Page 28: Alpha3

    : 1. Utiliser le service local public ou privé de collecte des déchets. 2. Si ce n'est pas possible, envoyer ce produit à Grundfos ou au réparateur agréé Grundfos le plus proche. Le pictogramme représentant une poubelle à roulettes barrée apposé...
  • Page 29 Unit 1, Ground floor Turkey Av. Humberto de Alencar Castelo Branco, Siu Wai Industrial Centre GRUNDFOS Pumper A/S GRUNDFOS POMPA San. ve Tic. Ltd. Sti. 29-33 Wing Hong Street & Strømsveien 344 Gebze Organize Sanayi Bölgesi CEP 09850 - 300...
  • Page 30 99392378 0618 ECM: 1223889 www.grundfos.com...
