8.1 Séquence des lumières d'avertissement
Lumières
La lumière rouge s'allume fixe lorsque la porte est en mouvement de fermeture et d'ouverture.
Rouge
Elle s'éteint lorsque la porte est rendue en complètement haut ou en bas.
La lumière verte s'allume uniquement lorsque la porte est complètement ouverte et reste allumer
Verte
pendant une période prédéterminée (temps programmé par la minuterie de fermeture).
La lumière rouge commence à clignoter lorsque la lumière verte s'éteint et juste avant que la
Rouge
porte amorce sa descente. Ceci pour avertir l'utilisateur que la porte va bientôt commercer à
(Clignotant)
descendre et une fois que la porte commence à descendre la lumière passe au rouge fixe.
Les lumières d'avertissement fonctionnent de la même manière à partir de l'arrêt intermédiaire
8.2 Programmation de la séquence des lumières d'avertissement (la porte doit être en position fermée)
NOTE: Les lumières d'avertissement sont opérationnelles uniquement avec la minuterie de fermeture.
PROGRAM-
MATION
•
Positionnez le commutateur sur 'B'
•
Appuyez sur ''Ouvrir '' pour ajouter 15
secs ou sur 'fermeture' pour ajouter 1
MINUTERIE DE
sec à chaque fois
FERMETURE
(max. 4 min & 30 sec)
•
Placer le commutateur sur la position T
ou TS
•
Positionnez le commutateur sur '8'
LUMIERE
•
Appuyez sur ''Ouvrir'' pour ajouter 1 sec
ROUGE
a chaque fois (max 15 sec)
(Temps de
•
Appuyer sur ''Fermer'' pour enlever 1
Clignotement)
sec a chaque fois (mini. 0 sec)
•
Appuyer sur ''Arrêt'' pour amener le
temps de clignotement a 5 sec

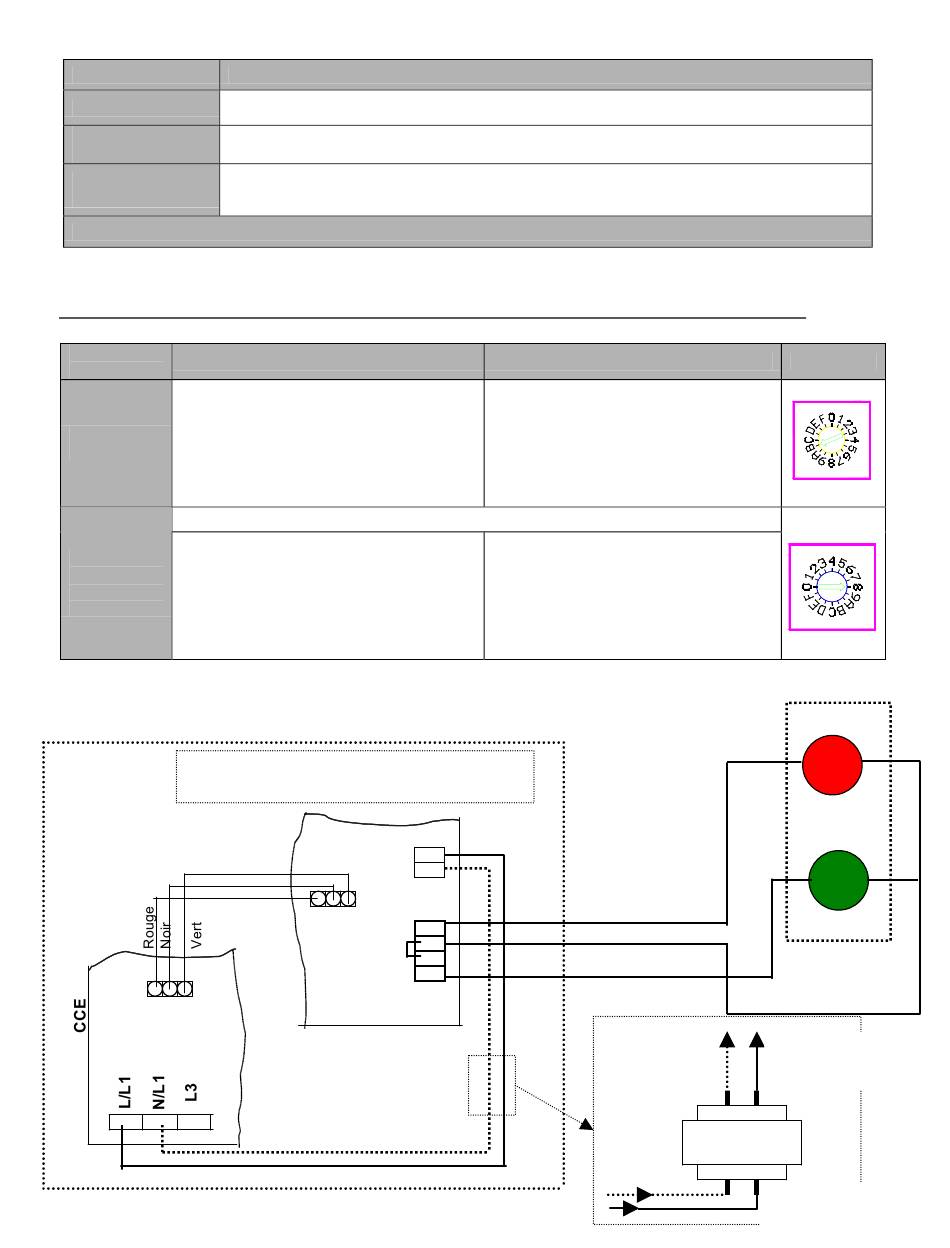

8.3
Branchement de lumières rouge et verte
(Si le module de lumières d'avertissement est vendu séparément)
Fixer le module dans la boîte de contrôle en
assurant qu'il ne touche à aucune partie en métal
Module pour les lumières
d'avertissement
JP5
1 2 3
TB3
28
Séquence d'opération
ACTIVATÉE
Programmation par défaut 5 sec
L
N
Rouge
Verte
Pour des applications 3PH, un
transformateur approprié est
nécessaire (mini. 100VAC)
DISACTIVATÉE
•
Positionnez le commutateur sur 'B'
•
Appuyez sur 'Arrêt' la minuterie est
remise à zéro mais reste encore
activée
•
Pour désactiver complètement la
minuterie, placez le commutateur à
une position désirée (0, 1, 2 ou 3)
•
Positionnez le commutateur sur '8'
et appuyer sur ''Fermer'' pour amener
le temps de clignotement a 0 sec.
•
Ou placez le commutateur à une
position désirée (0, 1, 2 ou 3)
Commutateur
Red
Rouge
Verte
Green
Vers le module de
lumières d'avertissement
#L & #N
115V
TRANSFORMATEUR
208/460/575V – 115V
2 de 3 phases de
l'alimentation triphasée
