INSTALLATION
Tous les opérateurs à usage intensif ont été testés et ajustés en usine. Lorsque vous installez
votre appareil, remarquez que les cames de fin de course se trouvent au milieu de leur arbre

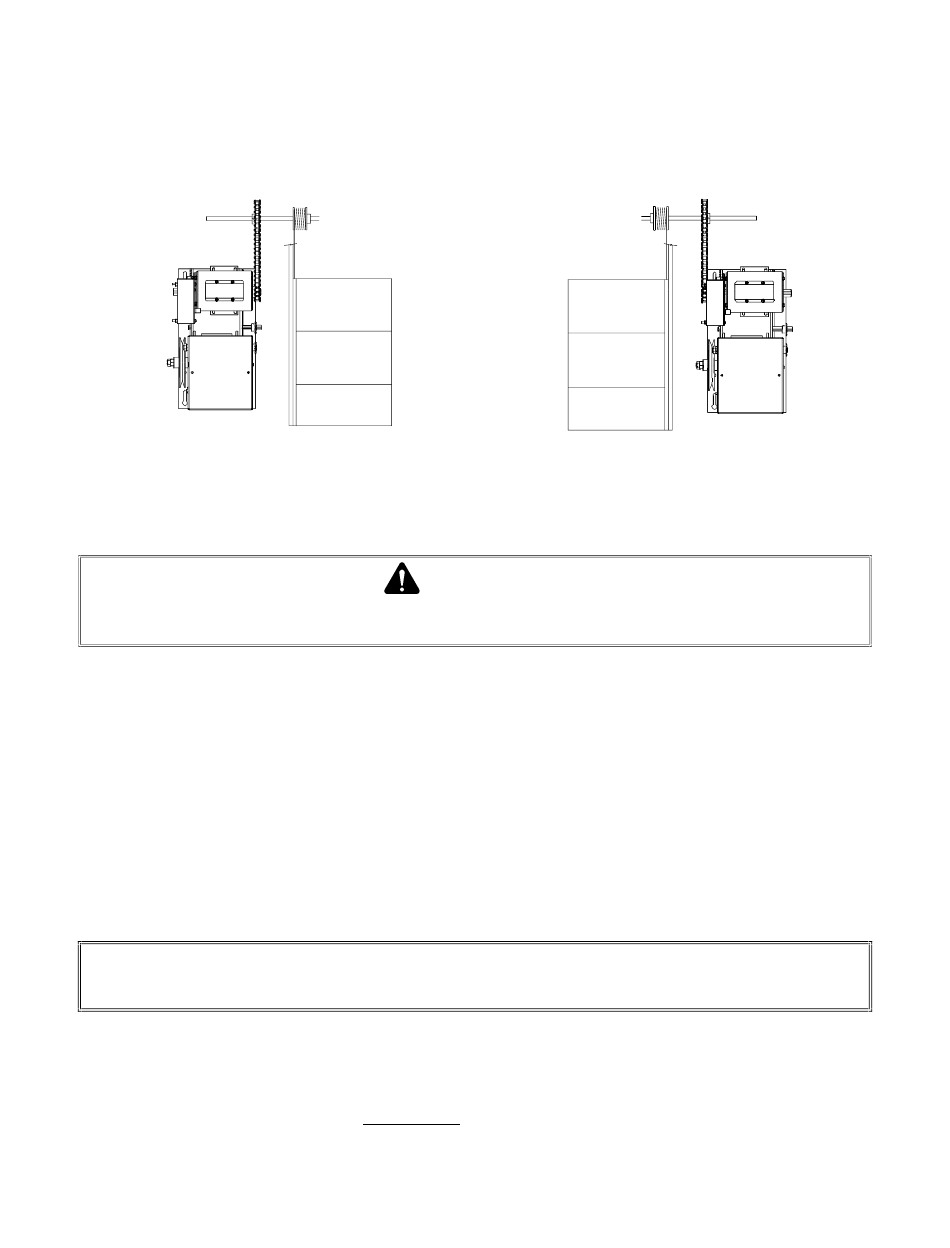

L'ouvre-porte MSJ a l'arbre de sortie doubles et peu être montés du côté gauche ou du côté droit de la
porte (consultez la Figure 2 et la Figure 3). Placez le pignon à l'extrémité droite ou gauche de l'arbre
secondaire selon la manœuvre désirée.
Figure 2
3.1
INSTRUCTIONS D'INSTALLATION IMPORTANTES
AFIN DE RÉDUIRE LES RISQUES DE BLESSURES GRAVES OU DE MORT, LISEZ ET SUIVEZ
1. L'installation de cet ouvre-porte doit être faite par un installateur qualifié.
2. Assurez-vous que la porte est bien installée et qu'elle fonctionne librement dans les deux sens.
N'installez pas l'ouvre-porte avant que tous les problèmes de porte n'aient été corrigés. Si
nécessaire, graissez toutes les pièces mobiles (chaînes, galets, guides, etc.).
3. Enlevez tous les vieux accessoires (serrures, boulons, etc.) avant d'installer l'ouvre-porte.
4. Ne branchez pas l'ouvre-porte à une source d'alimentation avant d'en avoir reçu l'instruction.
5. Placez le poste de commande à boutons-poussoirs à la vue de la porte, à une hauteur minimale
de 1,5 m (5 pi) de façon que des petits enfants ne puissent l'atteindre, et à l'écart de toutes les
pièces mobiles de la porte.
3.2
INSTALLATION DE L'OUVRE-PORTE MSJ
REMARQUE IMPORTANTE : CET OUVRE-PORTE DOIT ÊTRE INSTALLÉ À UNE HAUTEUR MINIMALE
En utilisant le milieu de l'entraînement de l'arbre de la porte comme point de référence, marquez
1.
quatre trous de montage. La distance optimale entre l'arbre de la porte et l'arbre d'entraînement
de l'ouvre-porte est comprise entre 12 po et 15 po. Montez le MSJ en le fixant au mur, à une
plaque d'ancrange ou sur un capot à l'aide de boulons traversants de 3/8 po ou 1/2 po, ou si la
construction du mur ne permet pas d'utiliser des boulons traversants, on peut utiliser des tire-fond
d'une grosseur suffisante. Ne serrez pas.
Les dimensions pour le montage, référer aux SPECIFICATIONS à la page 4
2.
PORTE
Côté gauche
AVERTISSEMENT
TOUTES LES INSTRUCTIONS D'INSTALLATION.
DE 2,4 m (8 pi) AU-DESSUS DU PLANCHER
6
PORTE
Figure 3
Côté droit
