9.8
Réglage final des vantaux
Une fois les guides au sol installés, il faut effectuer un dernier réglage des vantaux.
9.8.1
Réglage transversal (en profondeur)
a La distance Aentre la tête du vantail et la partie fixe, peut être réglée en desserrant les deux vis
qui lient le chariot à l adaptateur.
Les trous situés dans le support chariot sont oblongs et permettent un réglage transversal du
vantail/de l adaptateur de ± 7 mm.
La distance A est de 20 mm pour le système EMPS.
Pour les vantaux menuisés, la distance A dépend de l épaisseur du vantail et des joints d étan-
chéité. Si un joint a été intercalé entre le vantail et la partie fixe, l étanchéité doit être uniforme
sur toute la hauteur.
Remarque: Vérifier que le chariot est parfaitement aligné à l adaptateur.
Remarque: Les supports chariot 1 sont tournés de 180°.
b La distance B doit être identique à celle de A. Si des guides au sol de la gamme Entrematic Group
sont utilisés sur des vantaux menuisés (hors Besam), la distance B peut être réglée de ± 4 mm
en jouant sur l excentrique du guide au sol.

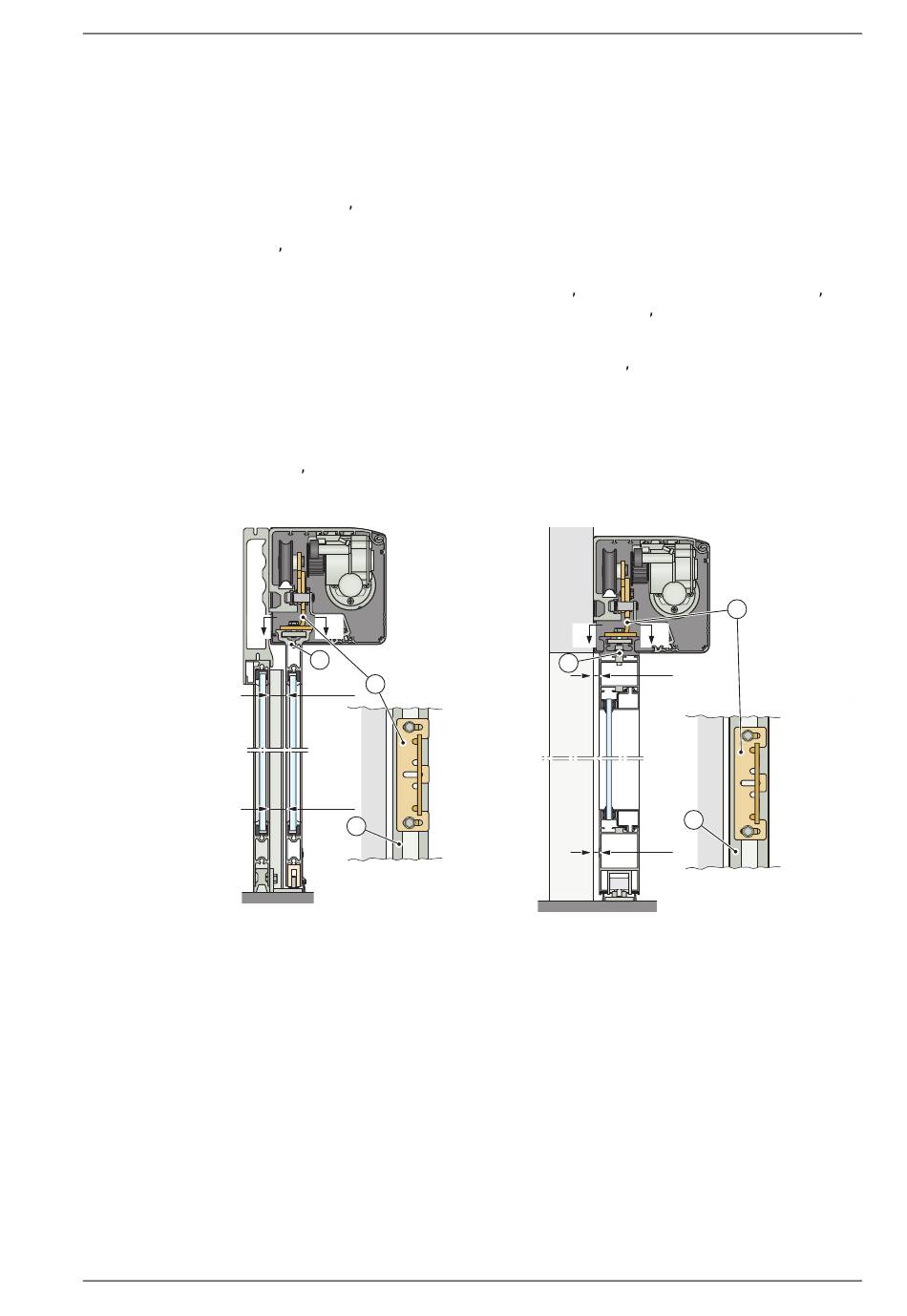

C
1
Support chariot
2
Adaptateur (intégré au vantail pour le système EMPS)
1004572-EMFR-8.0
Système EM
C
2
1
A=20
B=20
2
C – C
AAF279EMA
Edition 2014-02-28
9 Installation mécanique
Vantaux menuisés
1
C
C
2
A
2
B
C – C
AAF280EMA
25
