Comment éffectuer la mesure?
ETAPE 1.
Placer le commutateur rotatif sur la position LEAKAGE (fuite).
ETAPE 2.
Sélectionnez les paramètres de test de la façon suivante :
Appuyez sur la touche Syst. pour sélectionner subst (résiduel).
Définissez le seuil du courant de fuite.
-
Appuyez sur la touche Ilim pour ouvrir le menu pour changer le seuil de courant de fuite.
Utilisez les touches ↑ et ↓ pour sélectionner le seuil approprié.
-
-
Appuyez sur la touche Exit pour sortir du menu.
Valeur de la minuterie / Activation / Désactivation
-
Reportez-vous aux instructions permettant de définir la valeur au paragraphe 4.1 étape 2.
ETAPE 3.
Connectez l'appareil testé à la prise de test sur l'instrument conformément à la figure ci-dessous.
ETAPE 4.
Appuyez sur la touche START/STOP pour commencer la mesure.
ETAPE 5.
Laissez le temps défini s'écouler (si la minuterie estactivée) ou appuyez sur la touche START/STOP de
nouveau pour arrêter la mesure.
ETAPE 6.
Sauvegardez le résultat affiché pour des besoins de documentation (reportez-vous aux instructions du
paragraphe 5.2 pour la sauvegarde du résultat affiché).

4.8.3. COURANT DE FUITE DE CONTACT

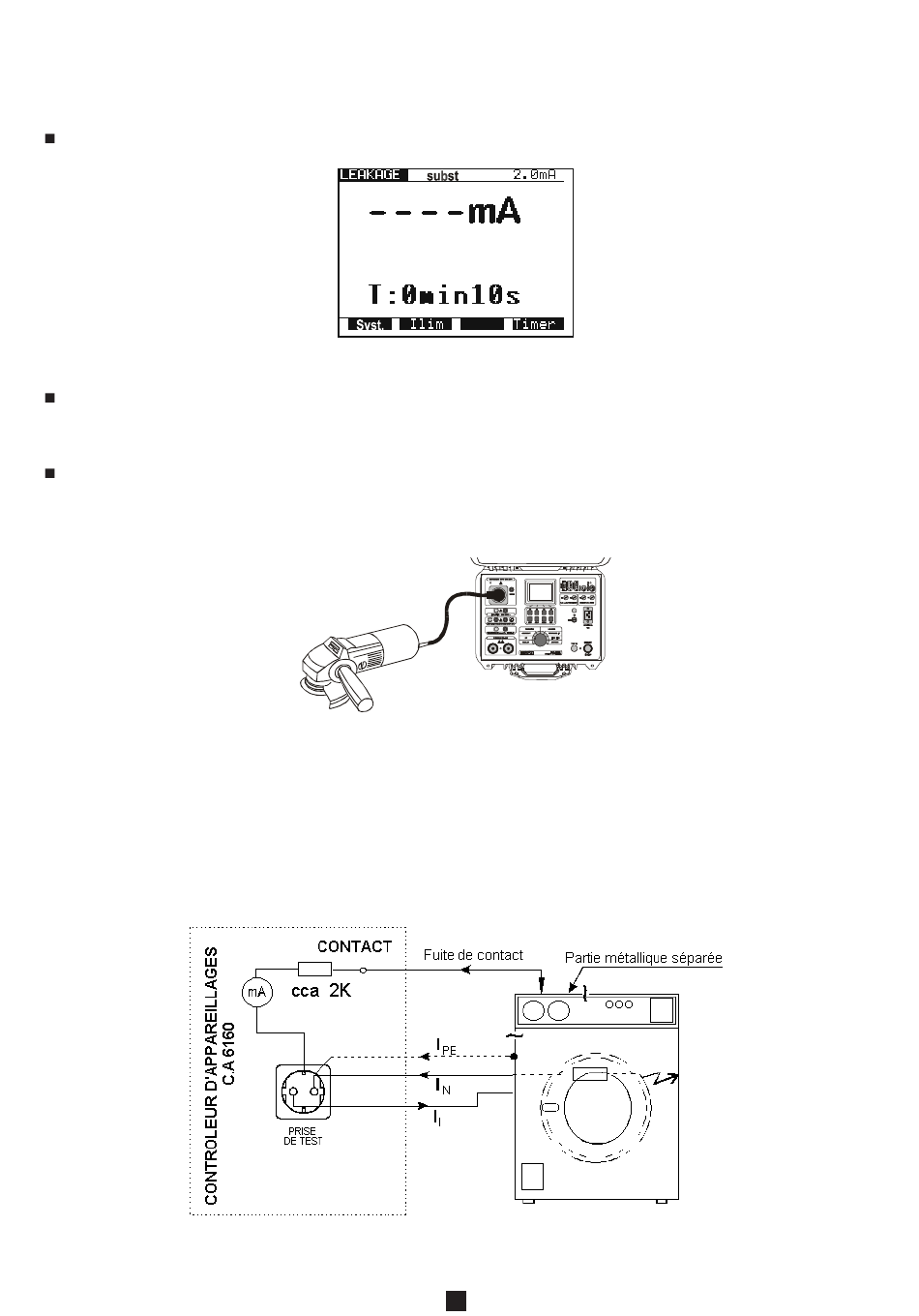

Fig. 36. Ecran en fonction courant de fuite résiduel
Fig. 37. Connexion de l'objet testé
Fig. 38. Circuits de test de fuite de contact
25
