Test Diélectrique Avec Un Schéma Tension / Temps Prédéfini - Chauvin Arnoux C.A 6160 Mode D'emploi

ETAPE 3 : Connectez les pistolets HT à l'instrument conformément au schéma fig. 9
ETAPE 4 : Désactivez le connecteur DOOR IN, s'il est activé. (les bornes de test de Continuité doivent être ouvertes).
ETAPE 5 : Appuyez sur la touche START / STOP pour mettre en marche le générateur haute tension et exécutez le test à
l'aide des sondes de test (pistolets HT).
ETAPE 6 : Attendez la fin du temps de test (si la minuterie a été mise en marche) ou appuyez sur la touche START / STOP
à nouveau pour arrêter le générateur haute tension.
REMARQUES !
Veuillez prendre garde lors de la manipulation des pistolets de test HT - tensions dangereuses !
Utilisez le mode Timer ON ou la pédale de COMMANDE A DISTANCE en option pour arrêter la mesure lorsque les
sondes de test sont encore connectées à l'appareil. Les résultats affichés qui sont obtenus de cette manière
peuvent être sauvegardés en mémoire pour des besoins de documentation.
Il est conseillé de connecter les sondes de test sur l'appareil en cours de test avant d'appuyer sur la pédale
START/STOP (marche/arrêt) pour éviter les étincelles et les déclenchements du générateur de HT
Il est conseillé d'utiliser la LAMPE DE SIGNALISATION en accessoire, connectée à l'instrument, en particulier
lorsque les mesures doivent être faites à distance de l'instrument à l'aide de sondes de test en accessoire,
équipées de câbles plus longs.
Lorsque le courant de test est supérieur à la limite réglée, le générateur HT se déclenche automatiquement
lorsque cette valeur est dépassée, et la valeur limite réglée s'affiche dans ce cas comme résultat.
ETAPE 7 : Sauvegardez le résultat affiché pour des besoins de documentation (reportez-vous aux instructions du paragraphe
5.2 pour connaître la procédure de sauvegarde du résultat affiché).
4.2. TEST DIÉLECTRIQUE AVEC UN SCHÉMA TENSION / TEMPS PRÉDÉFINI:
ATTENTION !
Seule une personne qualifiée, familière avec les utilisations de tension dangereuse, peut effectuer cette mesure!
Vérifiez le bon état de l'instrument et des cordons de test avant de connecter ces derniers à l'instrument. N'UTILISEZ
PAS les sondes de test si elles sont endommagées !
Ne jamais toucher une sonde de test, un appareil connecté en cours de test ou toute autre partie sous tension
pendant les mesures. Assurez-vous que PERSONNE ne puisse les toucher !
Connectez les sondes de test uniquement pour la mesure diélectrique et déconnectez les immédiatement après
le test !
NE TOUCHEZ aucune partie de la sonde de test en face de la protection (gardez vos doigts derrière la protection
pour les doigts sur la sonde) – risque de choc électrique !
Mettez toujours le courant de déclenchement le plus faible possible.
Position PROG. HV (Haute Tension programmée)
Comment effectuer la mesure ?

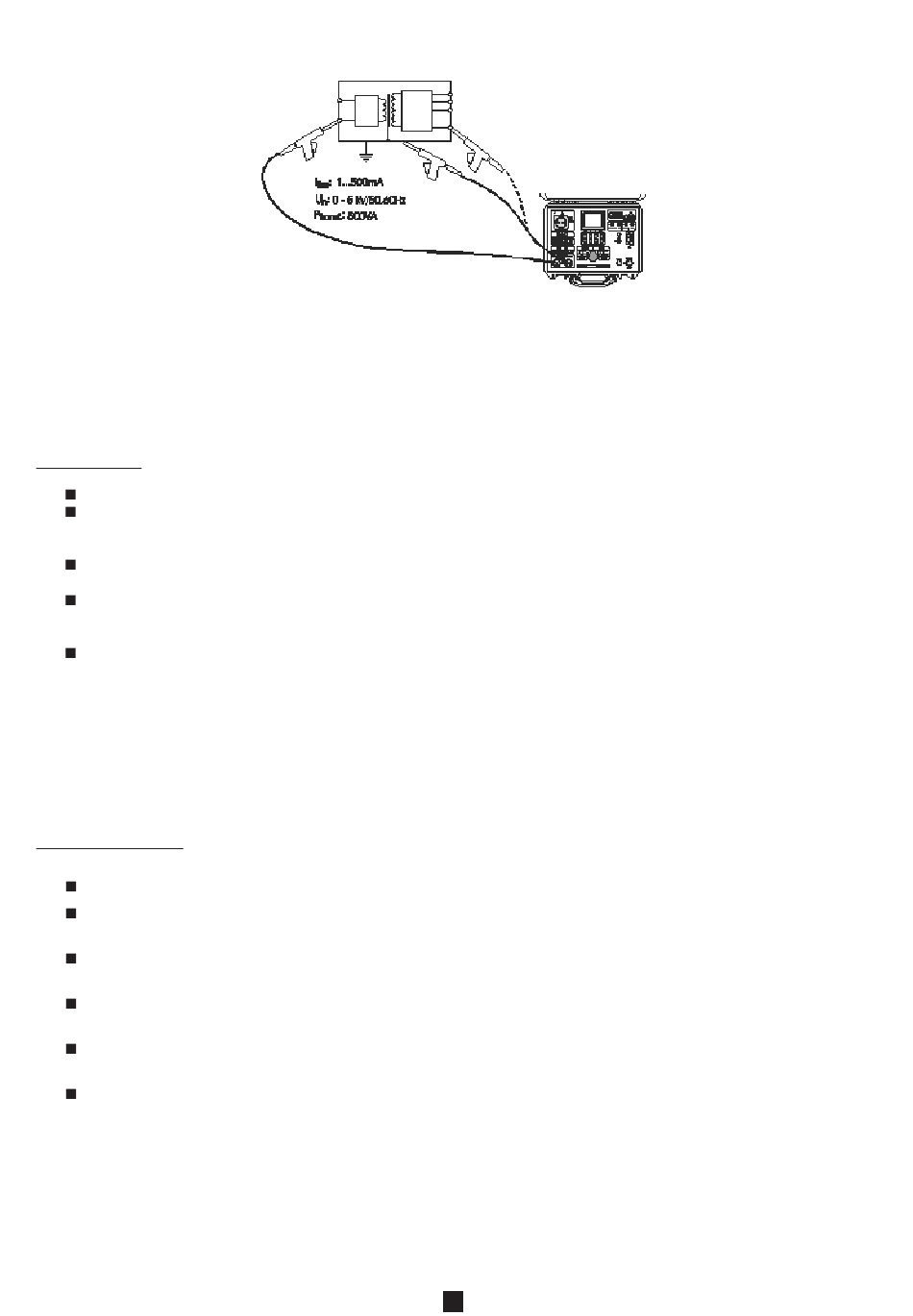

Fig. 9. Connexion des sondes de test
14
