Manuel d'installation
20002515
3. Connecter les fils de masse et de blindage du câble RS-485 à la vis de masse interne
4. Assembler le presse-étoupe conformément aux instructions du fournisseur.
4.2.4
Préparation d'un câble avec des presse-étoupe fournis
par Micro Motion
Procédure
1. Retirer le couvercle de la platine processeur à l'aide d'un tournevis plat.
2. Insérer les fils dans l'écrou de fouloir et le tube de compression.
3. Retirer la gaine du câble.
4. Retirer la feuille de protection transparente et le rembourrage.
5. Retirer la plus grande partie du blindage.
Manuel d'installation
Câblage des entrées/sorties et de l'alimentation du transmetteur

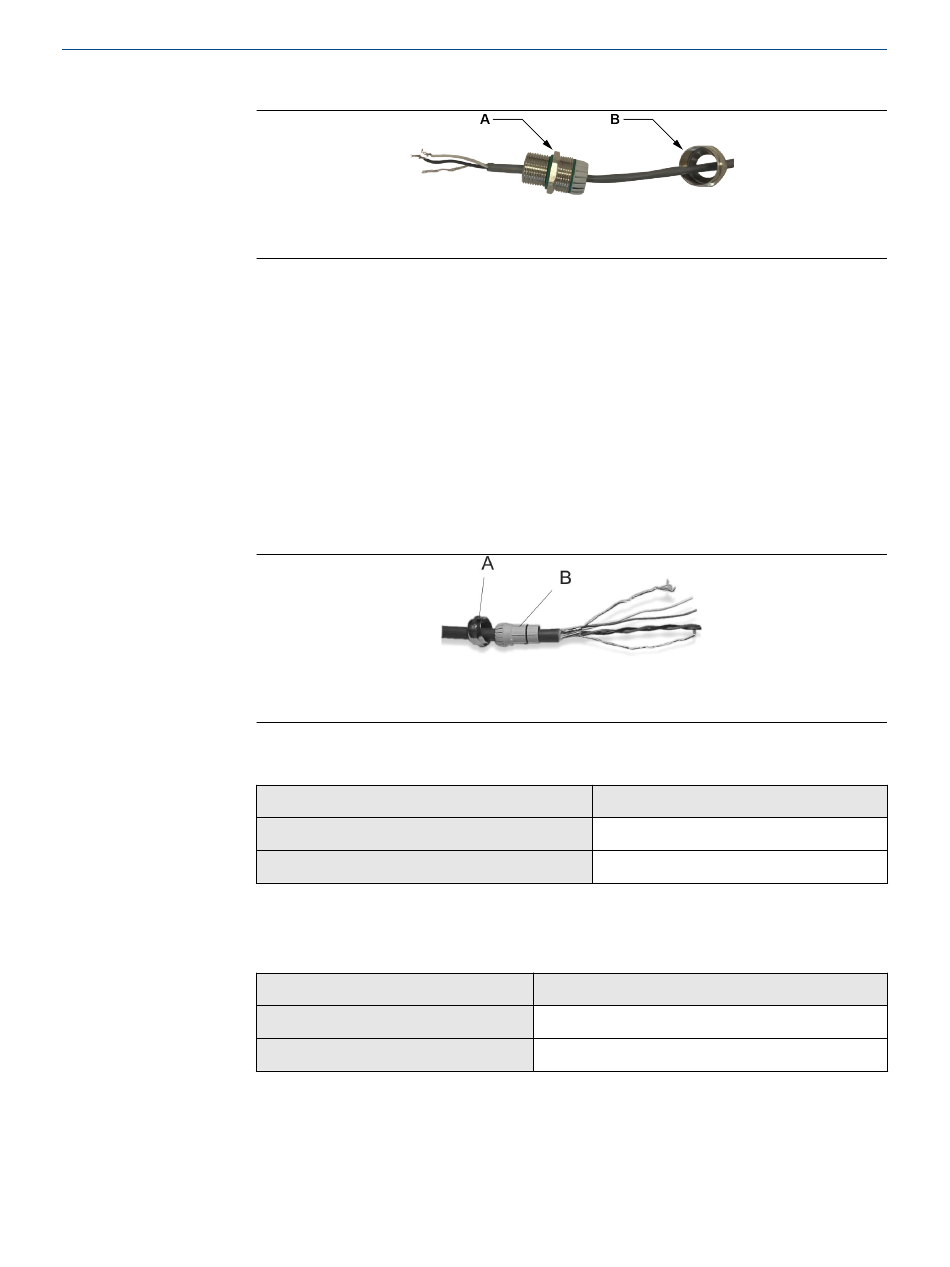

A. Corps du presse-étoupe
B. Écrou de fouloir
du boîtier.
A. Écrou de fouloir
B. Tube de compression
Option
Câble NPT avec presse-étoupe
Câble M20 avec presse-étoupe
Option
Câble NPT avec presse-étoupe
Câble M20 avec presse-étoupe
Description
Dénuder 114 mm de gaine
Dénuder 108 mm de gaine
Description
Dénuder en laissant 19 mm de blindage
Dénuder en laissant 13 mm de blindage
Décembre 2020
19
