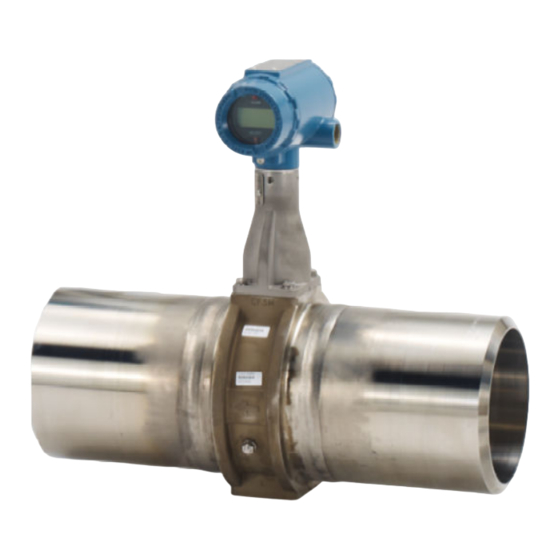

Débitmètre à effet vortex Rosemount
8800D avec protocole Modbus
Guide condensé
00825-0403-4004, Rev AB
Septembre 2021
™

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson Rosemount 8800D

Sommaire des Matières pour Emerson Rosemount 8800D

  • Page 1 Guide condensé 00825-0403-4004, Rev AB Septembre 2021 ™ Débitmètre à effet vortex Rosemount 8800D avec protocole Modbus...

  • Page 2: Table Des Matières

    Guide condensé Septembre 2021 Table des matières À propos de ce guide........................3 Réglementation pour le retour de produits.................. 6 Service après-vente Emerson Flow....................7 Pré-installation..........................8 Installation de base........................17 Configuration de base........................ 35 Certifications du produit......................45 ™...

  • Page 3: À Propos De Ce Guide

    Guide condensé À propos de ce guide Ce guide contient les consignes de base relatives à l’installation et à la configuration du débitmètre à effet vortex Rosemount 8800D avec protocole Modbus. Pour plus d’informations sur les consignes d’installation et de configuration, les diagnostics, la maintenance, l’entretien et le dépannage, consulter le...

  • Page 4: Consignes De Sécurité

    Guide condensé Septembre 2021 Accès physique REMARQUER Les équipements des utilisateurs finals sont susceptibles de subir des dommages importants ou de graves erreurs de configuration de la part de personnes non autorisées. Ils doivent être protégés de toute utilisation non autorisée intentionnelle ou accidentelle.
  • Page 5 Septembre 2021 Guide condensé ATTENTION Risque courant. Le non-respect de ces recommandations peut provoquer des blessures graves, voire mortelles. • Ce produit est conçu pour mesurer le débit de liquides, de gaz ou de vapeur. Toute autre utilisation est interdite. •...

  • Page 6: Réglementation Pour Le Retour De Produits

    Septembre 2021 Réglementation pour le retour de produits Les procédures d’Emerson doivent être suivies lors du retour d'un appareil. Ces procédures assurent le respect de la réglementation relative au transport de marchandises et la sécurité des employés d’Emerson. Le non- respect des procédures d’Emerson entraînera le refus de votre équipement.

  • Page 7: Service Après-Vente Emerson Flow

    Septembre 2021 Guide condensé Service après-vente Emerson Flow e-mail : • International :flow.support@emerson.com • Asie-Pacifique :APflow.support@emerson.com Téléphone : Amérique du Nord et du Sud Europe et Moyen-Orient Asie-Pacifique États-Unis 800 522 6277 Royaume-Uni 0870 240 Australie 800 158 727 1978...

  • Page 8: Pré-Installation

    4.1.2 Sélection du matériau en contact avec le procédé Lors de la commande du débitmètre Rosemount 8800D, s’assurer que le fluide mesuré est compatible avec le matériau du corps du débitmètre, afin de prévenir toute corrosion qui pourrait réduire la durée de vie du débitmètre.

  • Page 9: Installation Horizontale

    Septembre 2021 Guide condensé déconseillé pour la mesure de débits de liquides ; elle est néanmoins possible si les tuyauteries sont correctement agencées. Illustration 4-1 : Installation verticale A. Écoulement liquide ou gazeux B. Écoulement gazeux Remarque Éviter toute installation où l’écoulement est descendant si la contre-pression est insuffisante pour maintenir le corps du débitmètre rempli.
  • Page 10 Guide condensé Septembre 2021 Illustration 4-2 : Installation horizontale A. Installation conseillée : corps du débitmètre installé avec l’électronique sur le côté de la conduite B. Installation correcte : corps du débitmètre installé avec l’électronique sur le dessus de la conduite Installations dans des applications de procédé...
  • Page 11 Septembre 2021 Guide condensé Illustration 4-3 : Limites de température ambiante et de température du procédé pour le modèle 200 (93) 180(82) 160 (71) 140 (60) 120 (49) 100 (38) 80 (27) 60 (16) A. Température ambiante °F (°C) B. Température du procédé °F (°C) C.

  • Page 12: Environnement

    Pour plus d’informations sur l’installation en zones dangereuses, notamment les installations antidéflagrantes ou de sécurité intrinsèque (SI), consulter le Document de certification pour débitmètres série 8800 d’Emerson (00825-VA00-0001). Environnement Éviter la chaleur et les vibrations excessives pour optimiser la durabilité du débitmètre.

  • Page 13: Implantation Des Transmetteurs De Pression Et De Température

    Septembre 2021 Guide condensé Tuyauterie en amont et en aval Le débitmètre peut être installé avec, au minimum, une longueur droite de dix fois le diamètre (D) de la tuyauterie en amont et une longueur droite de cinq fois le diamètre (D) de la tuyauterie en aval. Pour obtenir l’incertitude prévue aux conditions de référence, le débitmètre doit être installé...

  • Page 14: Alimentation Électrique

    Guide condensé Septembre 2021 Illustration 4-6 : Implantation des transmetteurs de pression et de température A. Transmetteur de pression B. Longueur droite de 4 fois le diamètre de la conduite en aval C. Transmetteur de température D. Longueur droite de 6 fois le diamètre de la conduite en aval 4.1.5 Alimentation électrique Le transmetteur requiert une alimentation de 10 à...
  • Page 15 Septembre 2021 Guide condensé Alar- La position du cavalier d’alarme n’a aucun effet si l’adresse HART est définie sur 1, valeur requise lorsque le transmetteur est confi- guré pour être utilisé sur un réseau Modbus. Sécu- Le cavalier de verrouillage de sécurité permet de protéger les don- rité...
  • Page 16 Guide condensé Septembre 2021 Illustration 4-8 : Cavaliers d’alarme et de sécurité (avec option LCD) ALARM ALARM FLOW SECURITY SECURITY 4.2.2 Étalonnage Le débitmètre ayant déjà fait l’objet d’un étalonnage humide en usine, aucune opération d’étalonnage supplémentaire n’est nécessaire au cours de son installation.

  • Page 17: Installation De Base

    Septembre 2021 Guide condensé Installation de base Manutention Manipuler toutes les pièces avec précaution pour ne pas les endommager. Si possible, transporter le système vers le site d’installation dans son emballage d’origine. Laisser les bouchons en place sur les entrées de câble jusqu’à...

  • Page 18: Montage Des Débitmètres À Brides

    Guide condensé Septembre 2021 Remarque Le diamètre intérieur des joints doit être supérieur au diamètre intérieur du débitmètre et de la tuyauterie adjacente. Si le joint dépasse à l’intérieur de la conduite, cela engendrera des perturbations dans la veine de fluide qui entraîneront des erreurs de mesure.
  • Page 19 Septembre 2021 Guide condensé tout autre élément de tuyauterie. Seul des outils, équipements et accessoires (vis et joints, par exemple) conventionnels sont nécessaires. Serrer les écrous dans l’ordre indiqué à la Illustration 5-4. Remarque Le couple de serrage requis pour l’étanchéité du joint dépend de plusieurs facteurs, dont la pression de service, le matériau, la largeur et l’état du joint.

  • Page 20: Alignement Et Montage Du Débitmètre Sans Brides

    Guide condensé Septembre 2021 Illustration 5-4 : Ordre de serrage des boulons de fixation des brides Alignement et montage du débitmètre sans brides Pour installer le débitmètre sans brides, centrer le diamètre intérieur du corps du débitmètre sur les diamètres intérieurs des tuyauteries adjacentes en amont et en aval.

  • Page 21: Illustration 5-5 : Installation Du Débitmètre Sans Brides Avec Bagues D'alignement

    Septembre 2021 Guide condensé pas vers les entrées de câble et que le débitmètre ne soit pas exposé directement à la chaleur. 4. Placer les goujons restants entre les brides de la tuyauterie. 5. Serrer les écrous dans l’ordre indiqué à la Illustration 5-4.

  • Page 22: Goujons Pour Débitmètres Sans Brides

    Guide condensé Septembre 2021 5.6.1 Goujons pour débitmètres sans brides Les tableaux suivants répertorient les longueurs minimales recommandées des goujons selon le diamètre du débitmètre sans brides et les différentes classes de brides. Tableau 5-1 : Longueur des goujons pour les débitmètres sans brides, avec brides ASME B16.5 Diamètre de ligne Longueur minimale recommandée des goujons (en pou-...

  • Page 23: Mise À La Terre Des Débitmètres

    Septembre 2021 Guide condensé Diamètre de ligne Longueur minimale recommandée des goujons (en mm) pour chaque classe de brides JIS 10k JIS 16k et 20k JIS 40k 15 mm 25 mm 40 mm 50 mm 80 mm 100 mm 150 mm 200 mm Presse-étoupe En cas d’utilisation de presse-étoupe au lieu de conduits, suivre les...

  • Page 24: Mise À La Terre Du Boîtier Du Transmetteur

    Guide condensé Septembre 2021 Illustration 5-6 : Raccordements à la terre A. Vis de mise à la terre interne B. Vis de mise à la terre externe Mise à la terre du boîtier du transmetteur Le boîtier du transmetteur doit toujours être mis à la terre conformément aux normes électriques en vigueur.

  • Page 25: Installation Des Conduits

    Septembre 2021 Guide condensé aucune protection si le boîtier du transmetteur n’est pas correctement mis à la terre. Pour la mise à la terre du bornier de protection contre les transitoires, consulter le Manuel de référence. Mettre à la terre le boîtier du transmetteur en suivant les recommandations ci-dessus.

  • Page 26: Installation Déportée

    Guide condensé Septembre 2021 Illustration 5-8 : Câblage Modbus et d’alimentation A. RS-485 (A) B. RS-485 (B) C. Alimentation 10 à 30 Vcc 2. Raccorder les fils de communication Modbus RTU aux bornes Modbus A et B. Remarque Un câblage à paire torsadée est requis pour le raccordement du bus RS-485.

  • Page 27: Montage

    Septembre 2021 Guide condensé 5.12.1 Montage Monter le corps du débitmètre sur la ligne du procédé comme décrit plus haut dans ce chapitre. Installer le boîtier électronique et le support à l’emplacement souhaité. Le boîtier peut être déplacé sur son support pour faciliter le câblage et l’agencement des conduits électriques.

  • Page 28: Branchements Du Câble

    Guide condensé Septembre 2021 5.12.2 Branchements du câble Procéder comme suit pour raccorder l’extrémité libre du câble coaxial au boîtier électronique. S’il est nécessaire de connecter ou de déconnecter l’adaptateur pour débitmètre du corps de l’appareil, . Illustration 5-9 : Installation déportée A.
  • Page 29 Septembre 2021 Guide condensé ATTENTION Afin d’empêcher l’infiltration d’humidité dans les connecteurs du câble coaxial, installer le câble coaxial dans un conduit unique ou utiliser des presse-étoupe étanches aux deux extrémités du câble. Dans les configurations à montage déportée pour lesquelles une option de certification pour zones dangereuses a été...

  • Page 30: Rotation Du Boîtier

    Guide condensé Septembre 2021 3. Si un conduit est utilisé, faire passer le câble coaxial dans le conduit. 4. Placer un raccord de conduit ou un presse-étoupe sur l’extrémité du câble coaxial. 5. Déposer l’adaptateur présent sur le boîtier électronique. 6.

  • Page 31: Caractéristiques Et Spécificités Du Câble De Détecteur Déporté

    Septembre 2021 Guide condensé ATTENTION Ne pas soulever le boîtier de plus de 40 mm au-dessus du tube de support tant que le câble de détecteur n’est pas débranché. Le détecteur risque d’être endommagé si ce câble est sous contrainte. 3.
  • Page 32 Guide condensé Septembre 2021 • Dans sa version non armée, le câble a un diamètre extérieur (DE) nominal de 4 mm • Dans sa version armée, le câble a un diamètre extérieur (DE) nominal de 7,1 mm Illustration 5-11 : Câble non armé A.

  • Page 33: Numérotation Et Orientation Des Quatre Transmetteurs

    Septembre 2021 Guide condensé 5.13 Numérotation et orientation des quatre transmetteurs À la commande d’un débitmètre à effet vortex à quatre transmetteurs, afin de faciliter la configuration, les transmetteurs sont identifiés comme suit : Transmetteur 1, Transmetteur 2, Transmetteur 3 et Transmetteur 4. Sur chaque transmetteur et sur les corps du débitmètre à...
  • Page 34 Guide condensé Septembre 2021 Illustration 5-14 : Plaque signalétique d’un transmetteur Quad Illustration 5-15 : Plaque signalétique d’un corps du débitmètre Quad ™ Débitmètre à effet vortex Rosemount 8800D avec protocole Modbus...

  • Page 35: Configuration De Base

    Un outil de communication HART doit être utilisé. Par exemple, le logiciel ProLink III ou AMS avec un modem HART, ou l’interface de communication AMS Trex ou 475 d’Emerson. • Le transmetteur est livré avec une adresse HART définie sur 1. Vérifier que l’outil de communication HART est configuré...

  • Page 36: Grandeurs Mesurées

    Guide condensé Septembre 2021 Illustration 6-1 : Raccordement de l’outil de configuration HART sur le port COMM A. Exemple d’interface de communication AMS Trex B. Exemple de logiciel ProLink III sur PC C. Alimentation 10 à 30 Vcc Conseil En l’absence d’une source d’alimentation externe pour la configuration, il est possible d’utiliser l’interface de communication AMS Trex pour alimenter temporairement le transmetteur directement par les bornes COMM.

  • Page 37: Unités De Variable De Procédé

    Septembre 2021 Guide condensé Lors de la mise en service sur banc, les valeurs de débit doivent être nulles et la valeur de température doit être équivalente à la température ambiante. Si l’unité dans laquelle est exprimée le débit ou la température n’est pas correcte, se reporter à...
  • Page 38 Guide condensé Septembre 2021 Tableau 6-2 : Unités de débit volumique à température de référence (suite) gallons par jour pieds cubes par seconde pieds cubes standard par minute pieds cubes standard par pieds cubes par jour barils par seconde heure barils par minute barils par heure barils par jour...

  • Page 39: Configuration Du Procédé

    Septembre 2021 Guide condensé Remarque Si l’option Unités de débit massique est sélectionnée, la masse volumique de fluide doit être configurée. Unités de vitesse d’écoulement Cette section permet de sélectionner les unités de vitesse d’écoulement dans une liste. • pieds par seconde •...
  • Page 40 Guide condensé Septembre 2021 température de service du liquide ou du gaz circulant dans la ligne où est installée le débitmètre. Ce paramètre peut aussi être utilisé comme valeur de température de secours en cas de défaillance de la sonde de température lorsque l’option MTA est installée.

  • Page 41: Facteur K De Référence

    Ce facteur d’étalonnage déterminé à l’usine établit la relation entre l’écoulement du fluide dans le débitmètre et la fréquence d’éjection des tourbillons mesurée par l’électronique. Tous les débitmètres à effet vortex fabriqués par Emerson font l’objet d’un étalonnage sur eau afin de déterminer cette valeur. Type de bride ProLink III Outils d’appareil →...

  • Page 42: Diamètre Intérieur De Tuyauterie

    Guide condensé Septembre 2021 Diamètre intérieur de tuyauterie Outils d’appareil → Configuration → Configuration ProLink III de l’appareil Le diamètre intérieur (DI) de la tuyauterie adjacente au débitmètre peut provoquer des effets d’entrée qui risquent d’altérer les mesures produites. Pour compenser ces effets, il est nécessaire d’indiquer le diamètre intérieur réel de la tuyauterie adjacente.

  • Page 43: Paramètres De Communication Modbus

    Septembre 2021 Guide condensé afin d’optimiser les performances du débitmètre sur la nouvelle étendue de mesure. Cette méthode doit être exécutée si la configuration de l’appareil a été modifiée, afin de vérifier que les paramètres de traitement du signal sont réglés de façon optimale.
  • Page 44 Guide condensé Septembre 2021 Le nombre qui suit la lettre A correspond à la nouvelle Adresse (adresse 44). Les zéros de début ne sont pas nécessaires. B4800 Le nombre qui suit la lettre B correspond à la vitesse de transmis- sion (1200, 2400, 4800, 9600, 19200, 38400).

  • Page 45: Certifications Du Produit

    Pour plus d’informations sur les certifications du produit, consulter le ™ Document de certification pour débitmètres à effet vortex Rosemount série 8800D (00825-VA00-0001). Pour en obtenir une copie, rendez-vous sur le site emerson.com ou contacter un représentant Emerson Flow. Guide condensé...
  • Page 46 Guide condensé Septembre 2021 ™ Débitmètre à effet vortex Rosemount 8800D avec protocole Modbus...
  • Page 47 Septembre 2021 Guide condensé Guide condensé...
  • Page 48 Pour plus d’informations: Emerson.com © 2020 Rosemount, Inc. Tous droits réservés. Le logo Emerson est une marque commerciale et une marque de service d’Emerson Electric Co. Rosemount, 8600, 8700, 8800 sont des marques appartenant à l’une des filiales d’Emerson Process Management. Toutes les autres marques sont la propriété...
