Manuels Connexes pour Emerson Micro Motion R Série
Sommaire des Matières pour Emerson Micro Motion R Série

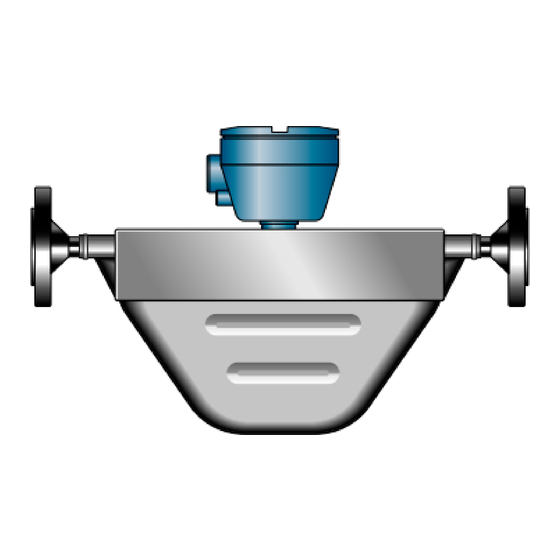

- Page 1 Manuel d’installation 20002515, Rev BB Mai 2017 Capteurs de débitmètres à effet Coriolis ® Micro Motion Série R...
- Page 2 Micro Motion. Pour plus d'informations sur la directive Équipements sous pression, rendez-vous sur www.emerson.com. Pour une installation en atmosphère explosive en Europe, se référer à la norme EN 60079-14 en l'absence de norme nationale.
-
Page 3: Table Des Matières
Table des matières Table des matières Chapitre 1 Préparation ........................1 Liste de vérification pour l'installation ....................1 Bonnes pratiques .......................... 2 Limites de température .........................2 Chapitre 2 Montage ......................... 4 Montage du capteur ........................4 Installation d'une électronique montée sur rehausse ..............5 Chapitre 3 Câblage des entrées/sorties et de l'alimentation du transmetteur ........7 Options de câblage ........................ - Page 4 Table des matières ® Micro Motion Série R...
-
Page 5: Chapitre 1 Préparation
Préparation Préparation Sujets abordés dans ce chapitre: • Liste de vérification pour l'installation • Bonnes pratiques • Limites de température Liste de vérification pour l'installation □ Vérifier que la zone dangereuse indiquée sur la plaque signalétique de l'appareil est compatible avec l'environnement d'installation prévu pour ce dernier. □... -
Page 6: Bonnes Pratiques
Préparation Tableau 1-3: Orientation préférée du capteur Liquides Suspensions liquide-solide □ Installer l’appareil de telle sorte que la flèche gravée sur le boîtier du capteur indique le sens d'écoulement normal du fluide. (Le sens d'écoulement est également sélectionnable par voie logicielle.) Bonnes pratiques Les informations suivantes peuvent être utiles pour garantir le fonctionnement optimal du capteur. - Page 7 Les homologations pour zones dangereuses peuvent imposer des limites en température plus restrictives. Consulter les instructions relatives aux installations en zone dangereuse livrées avec le capteur ou disponibles sur le site www.emerson.com. • Une option de montage sur rehausse de l'électronique permet de calorifuger le boîtier du capteur sans recouvrir le transmetteur, la platine processeur ou la boîte de jonction.
-
Page 8: Chapitre 2 Montage
Montage Montage Sujets abordés dans ce chapitre: • Montage du capteur • Installation d'une électronique montée sur rehausse Montage du capteur Veiller à minimiser les contraintes de torsion et de flexion appliquées sur les raccordements au procédé. Conseil Pour réduire le risque de condensation, ne pas orienter les transmetteurs ou les boîtes de jonction avec les entrées de câble vers le haut. -
Page 9: Installation D'une Électronique Montée Sur Rehausse
Montage Installation d'une électronique montée sur rehausse Si le capteur comporte une électronique montée sur rehausse, la rehausse doit être installée sur le boîtier du capteur. Remarque Les platines processeur montées sur rehausse sont appariées à l'usine avec un capteur particulier. N'associer la platine processeur qu'au capteur avec lequel elle a été... - Page 10 Montage Enlever et recycler le bouchon en plastique qui protège l'extrémité de la rehausse. Installer la rehausse sur le tube de passage en prenant soin de bien aligner les encoches situées à la base de la rehausse avec les encoches du tube de passage. Remettre le collier de serrage et serrer la vis du collier à...
-
Page 11: Chapitre 3 Câblage Des Entrées/Sorties Et De L'alimentation Du Transmetteur
Câblage des entrées/sorties et de l'alimentation du transmetteur Câblage des entrées/sorties et de l'alimentation du transmetteur Sujets abordés dans ce chapitre: • Options de câblage • Raccordement du câble à 4 fils Options de câblage La procédure de câblage à suivre dépend de l'interface électronique associée au capteur. Tableau 3-1: Procédures de câblage en fonction de l'interface électronique Interface électronique... -
Page 12: Raccordement Du Câble À 4 Fils
Câblage des entrées/sorties et de l'alimentation du transmetteur Raccordement du câble à 4 fils 3.2.1 Types de câble à 4 fils et utilisation Micro Motion propose deux types de câble à 4 fils : blindé et armé. Ces deux types contiennent des fils de mise à... -
Page 13: Préparation D'un Câble Avec Des Presse-Étoupe Fournis Par Micro Motion
Câblage des entrées/sorties et de l'alimentation du transmetteur 3.2.4 Préparation d'un câble avec des presse-étoupe fournis par Micro Motion Retirer le couvercle de la platine processeur à l'aide d'un tournevis plat. Insérer les fils dans l'écrou du presse-étoupe et le tube de compression. A. - Page 14 Câblage des entrées/sorties et de l'alimentation du transmetteur Option Description Câble NPT a. Glisser le manchon thermorétractable blindé sur les fils de masse. S'as- avec presse- surer que les fils sont entièrement recouverts. étoupe b. Rétracter le manchon à l'aide d'un pistolet à air chaud (120 °C). Ne pas brûler le câble.
-
Page 15: Raccordement Des Fils Aux Bornes De La Platine Processeur
Câblage des entrées/sorties et de l'alimentation du transmetteur 3.2.5 Raccordement des fils aux bornes de la platine processeur Une fois le câble à 4 fils préparé et blindé (si nécessaire), raccorder chaque conducteur du câble aux bornes de la platine processeur. Connecter les fils aux bornes de la platine processeur. -
Page 16: Chapitre 4 Mise À La Terre
Mise à la terre Mise à la terre L'appareil doit être mis à la terre conformément aux normes applicables sur le site considéré. Il incombe au client de connaître et de respecter toutes les normes de sécurité applicables. Prérequis Micro Motion recommande d'appliquer les principes de mise à la terre suivants : •... -
Page 17: Chapitre 5 Purge Du Boîtier Du Capteur
Purge du boîtier du capteur Purge du boîtier du capteur Si l'un des bouchons de purge est retiré, le boîtier du capteur doit être à nouveau purgé. ATTENTION ! Prendre toutes les précautions nécessaires lors du retrait des bouchons de purge. Le retrait d'un bouchon de purge compromet l’enceinte de confinement du capteur et pourrait mettre l'utilisateur en contact avec le fluide contenu dans les conduites. -
Page 18: Soupape De Décharge
Purge du boîtier du capteur type de capteur. Si une ligne de purge est utilisée, ajouter aux valeurs données le temps nécessaire au remplissage de la ligne. Remarque Maintenir la pression du gaz de purge inférieure à 2 bar. Tableau 5-1: Durée de purge Modèle du capteur Débit de purge en ft... - Page 19 Purge du boîtier du capteur Le capteur doit être orienté de manière à ce que le personnel et l'équipement ne soient pas exposés en cas d'échappement le long de la trajectoire de décharge de pression. Le personnel doit se tenir à distance de la zone de décharge de pression du disque de rupture. L'échappement d'un fluide à...
- Page 20 © 2017 Micro Motion, Inc. Tous droits réservés. Le logo Emerson est une marque commerciale et une marque de service d’Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD et MVD Direct Connect sont des marques appartenant à l’une des filiales d’Emerson Automation Solutions. Toutes les autres marques sont la propriété...
