Montage
Décembre 2020
REMARQUER
Garder la rehausse et le tube de passage propres et secs. La présence d'humidité ou de
débris à l'intérieur de la rehausse ou du tube de passage peut endommager l'électronique
et entraîner des erreurs de mesure ou une défaillance du débitmètre.
Procédure
1. Enlever et recycler le capuchon en plastique qui protège les broches du tube de
2. Desserrer la vis du collier de serrage et enlever le collier. Laisser le joint torique en
3. Enlever et recycler le bouchon en plastique qui protège l'extrémité de la rehausse.
4. Installer la rehausse sur le tube de passage en prenant soin de bien aligner les
14
passage du capteur.

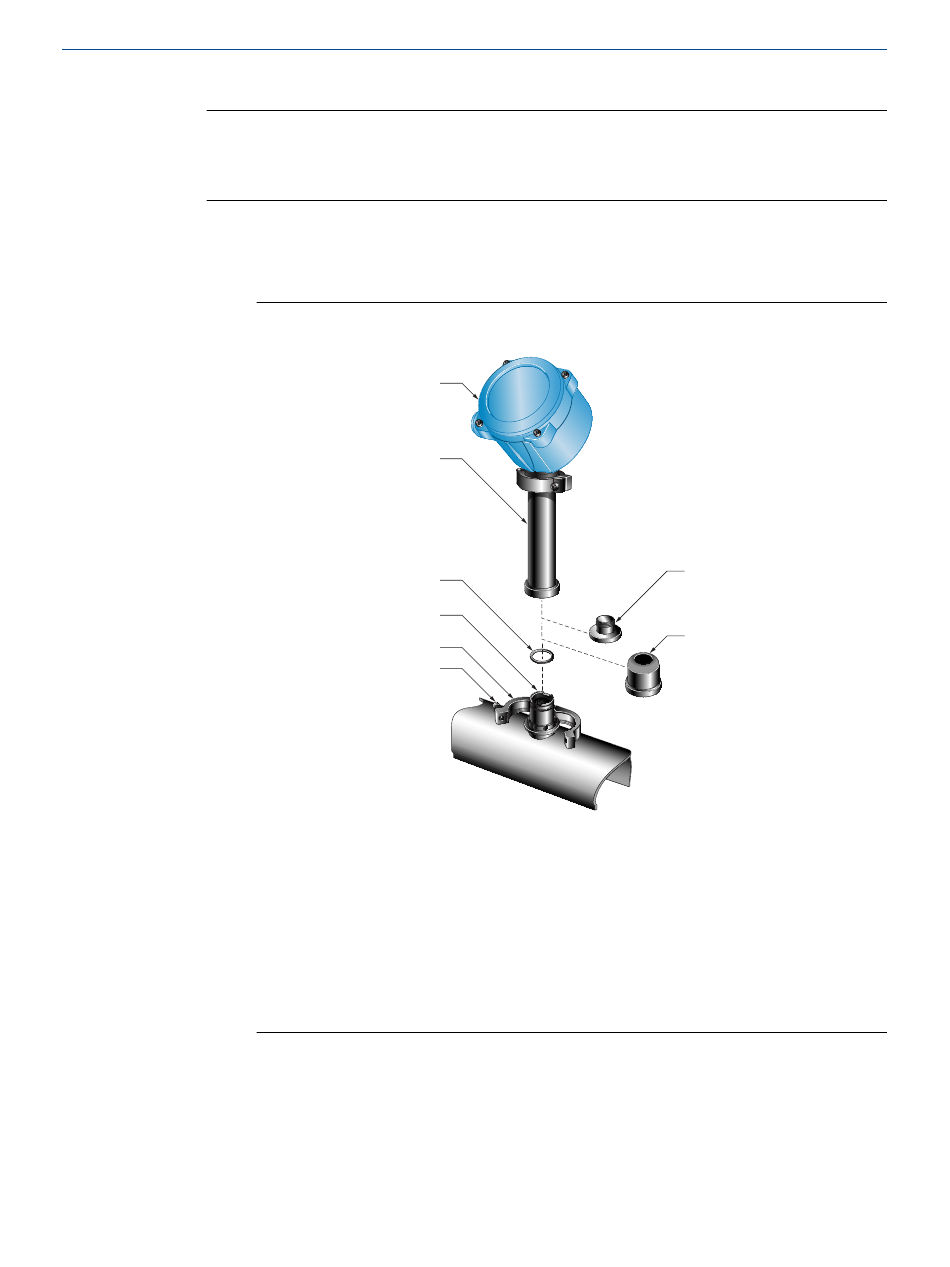

Illustration 3-1 : Tube de passage et éléments constitutifs de la rehausse
A
B
C
D
E
F
A. Transmetteur ou platine processeur
B. Rehausse
C. Joint torique
D. Tube de passage
E. Collier de serrage
F. Vis du collier de serrage
G. Bouchon en plastique
H. Capuchon en plastique
place sur le tube de passage.
encoches situées à la base de la rehausse avec les encoches du tube de passage.
Manuel d'installation
20002515
G
H
Micro Motion Série R
