Manuels Connexes pour Emerson Micro Motion R025
Sommaire des Matières pour Emerson Micro Motion R025

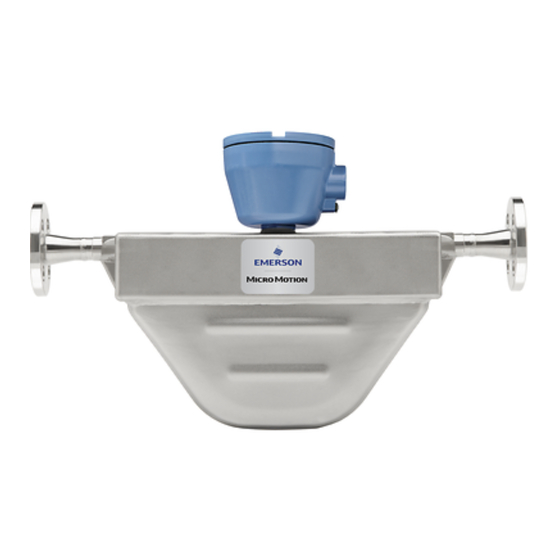

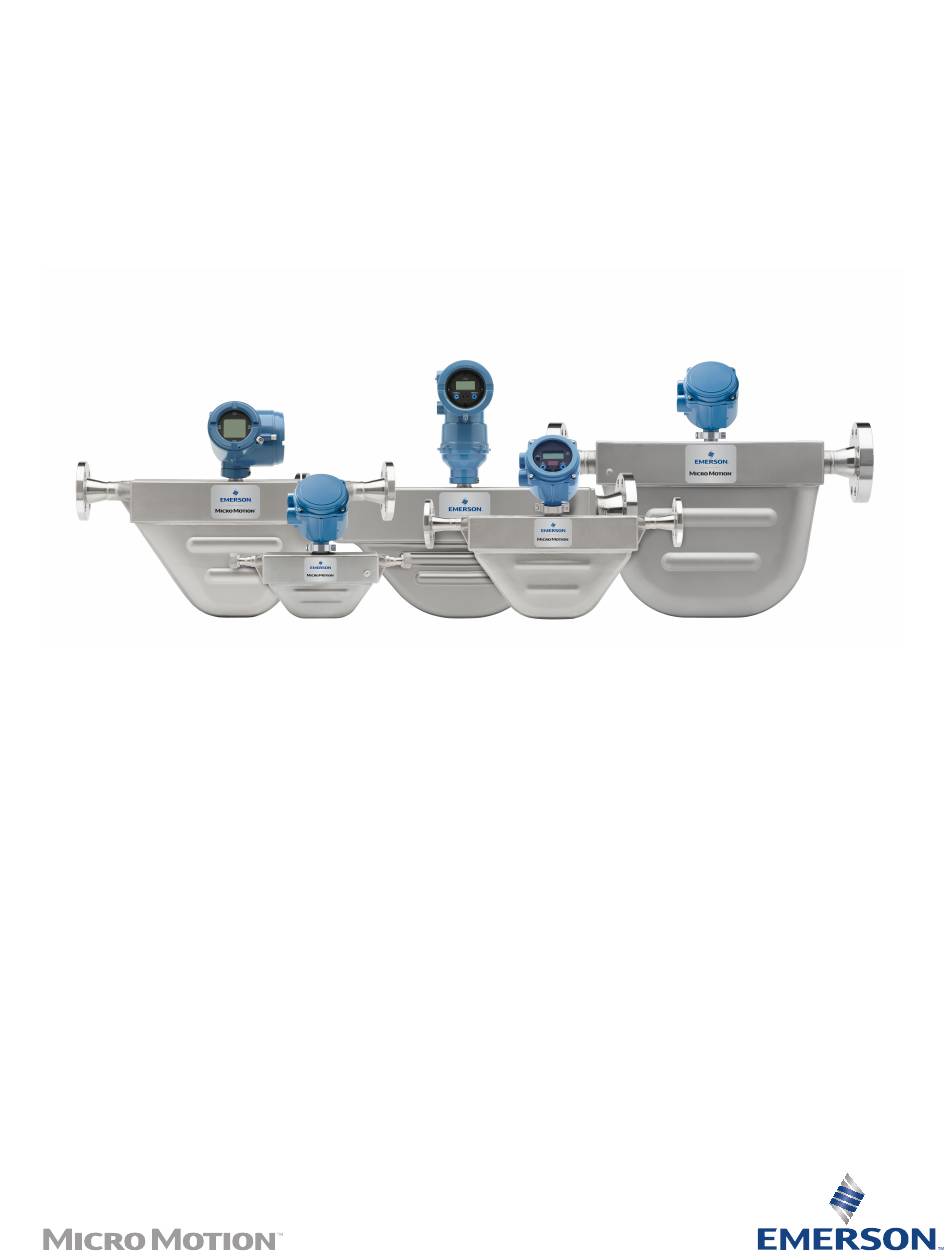

- Page 1 Manuel d’installation 20002515, Rev BG Décembre 2020 Capteurs de débitmètres à effet Coriolis ™ Micro Motion série R...
- Page 2 Micro Motion. Pour connaître les procédures à suivre et obtenir les formulaires nécessaires, rendez-vous sur notre site d'assistance en ligne sur www.emerson.com, ou contactez le service clientèle de Micro Motion par téléphone. Service clientèle d’Emerson Flow e-mail : •...
- Page 3 Amérique du Nord et du Sud Europe et Moyen-Orient Asie-Pacifique Égypte 0800 000 0015 Singapour +65 6 777 8211 Oman 800 70101 Thaïlande 001 800 441 6426 Qatar 431 0044 Malaisie 800 814 008 Koweït 663 299 01 Afrique du Sud 800 991 390 Arabie saoudite 800 844 9564...
-
Page 5: Table Des Matières
Manuel d’installation Table des matières 20002515 Décembre 2020 Table des matières Chapitre 1 Avant de commencer....................7 1.1 À propos de ce document......................7 1.2 Avertissements de sécurité......................7 1.3 Documentation associée......................8 Chapitre 2 Préparation........................9 2.1 Liste de vérification pour l’installation..................9 2.2 Bonnes pratiques........................ - Page 6 Table des matières Manuel d’installation Décembre 2020 20002515 Micro Motion Série R...
-
Page 7: Chapitre 1 Avant De Commencer
Manuel d’installation Avant de commencer 20002515 Décembre 2020 Avant de commencer À propos de ce document Le présent document contient des informations sur la préparation, le montage, le câblage et la mise à la terre du capteur Série R. Le présent document contient des informations qui présupposent la compréhension par l’utilisateur des procédures et concepts de base relatifs à... -
Page 8: Documentation Associée
20002515 Documentation associée Pour accéder à toute la documentation produit, consulter le DVD de documentation produit livré avec l’appareil ou l’adresse www.emerson.com. Pour plus d’informations, consulter l’un des documents suivants : • Instructions relatives aux installations en zone dangereuse livrées avec le capteur ou disponibles sur le site www.emerson.com/flowmeasurement. -
Page 9: Chapitre 2 Préparation
Manuel d’installation Préparation 20002515 Décembre 2020 Préparation Liste de vérification pour l’installation □ Vérifier que la zone dangereuse indiquée sur la plaque signalétique de l’appareil est compatible avec l’environnement d’installation prévu pour ce dernier. ATTENTION Le non-respect des certifications peut entraîner une explosion susceptible de causer des blessures graves, voire mortelles. -
Page 10: Bonnes Pratiques
Préparation Manuel d’installation Décembre 2020 20002515 Tableau 2-3 : Orientation préférée du capteur Orientation recom- Deuxième orientation Autres orientations Procédé mandée recommandée adaptées Liquides et boues □ Installer l’appareil de telle sorte que la flèche gravée sur le boîtier du capteur indique le sens d’écoulement normal du fluide. - Page 11 Les homologations pour zones dangereuses peuvent imposer des limites en température plus restrictives. Consulter les instructions relatives aux installations en zone dangereuse livrées avec le capteur ou disponibles sur le site www.emerson.com/ flowmeasurement. • Une option de montage sur rehausse de l’électronique permet de calorifuger le boîtier du capteur sans recouvrir le transmetteur, la platine processeur ou la boîte de jonction.
- Page 12 Préparation Manuel d’installation Décembre 2020 20002515 Micro Motion Série R...
-
Page 13: Chapitre 3 Montage
Manuel d’installation Montage 20002515 Décembre 2020 Montage Montage du capteur REMARQUER • Ne pas soulever le capteur par le boîtier électronique, au risque d’endommager l’appareil. • Pour réduire le risque d’accumulation de liquide dans le boîtier électronique, ne pas orienter les transmetteurs ou les boîtes de jonction de capteur avec les entrées de câble vers le haut. - Page 14 Montage Manuel d’installation Décembre 2020 20002515 REMARQUER Garder la rehausse et le tube de passage propres et secs. La présence d’humidité ou de débris à l’intérieur de la rehausse ou du tube de passage peut endommager l’électronique et entraîner des erreurs de mesure ou une défaillance du débitmètre. Procédure 1.
- Page 15 Manuel d’installation Montage 20002515 Décembre 2020 5. Remettre le collier de serrage et serrer la vis du collier à un couple de 1,47 N m à 2,03 N m. Manuel d’installation...
- Page 16 Montage Manuel d’installation Décembre 2020 20002515 Micro Motion Série R...
-
Page 17: Chapitre 4 Câblage Des Entrées/Sorties Et De L'alimentation Du Transmetteur
Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur 20002515 Décembre 2020 Câblage des entrées/sorties et de l'alimentation du transmetteur Options de câblage La procédure de câblage à suivre dépend de l’interface électronique associée au capteur. Tableau 4-1 : Procédures de câblage en fonction de l’interface électronique Interface électronique Procédure de câblage Transmetteur intégré... -
Page 18: Raccordement Du Câble À 4 Conducteurs
Câblage des entrées/sorties et de l'alimentation du transmetteur Manuel d’installation Décembre 2020 20002515 entraîner des erreurs de mesure ou une défaillance du débitmètre. Examiner et graisser tous les joints d’étanchéité et joints toriques. Raccordement du câble à 4 conducteurs 4.2.1 Types de câble à... -
Page 19: Préparation D'un Câble Avec Des Presse-Étoupe Fournis Par Micro Motion
Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur 20002515 Décembre 2020 A. Corps du presse-étoupe B. Écrou de fouloir 3. Connecter les fils de masse et de blindage du câble RS-485 à la vis de masse interne du boîtier. 4. - Page 20 Câblage des entrées/sorties et de l'alimentation du transmetteur Manuel d’installation Décembre 2020 20002515 6. Enrouler deux fois les fils de masse autour du blindage et couper l’excédent. A. Fils de masse enroulés autour du blindage 7. Pour câbles blindés par feuillard uniquement : Remarque Pour les câbles armés à...
-
Page 21: Raccordement Des Fils Aux Bornes De La Platine Processeur
Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur 20002515 Décembre 2020 8. Assembler le presse-étoupe en rabattant le blindage ou la tresse par-dessus le tube de compression afin qu’il dépasse de 3 mm du joint torique. A. Blindage rabattu 9. - Page 22 Câblage des entrées/sorties et de l'alimentation du transmetteur Manuel d’installation Décembre 2020 20002515 A. Borne 1 (alimentation +) : fil rouge B. Borne 2 (alimentation -) : fil noir C. Borne 3 (RS-485/A) : fil blanc D. Borne 4 (RS-485/B) : fil vert •...
-
Page 23: Raccordement Du Câble À 9 Conducteurs
Manuel d’installation Câblage des entrées/sorties et de l'alimentation du transmetteur 20002515 Décembre 2020 3. Serrer les vis du couvercle à un couple de : • Pour un boîtier en aluminium : 1,13 N m à 1,47 N m • Pour un boîtier en acier inoxydable : au moins 2,15 N m Si l’installation est correcte, il n’y a pas de jeu entre le couvercle et la base. - Page 24 Câblage des entrées/sorties et de l'alimentation du transmetteur Manuel d’installation Décembre 2020 20002515 Micro Motion Série R...
-
Page 25: Chapitre 5 Mise À La Terre
Manuel d’installation Mise à la terre 20002515 Décembre 2020 Mise à la terre L’appareil doit être mis à la terre conformément aux normes applicables sur le site considéré. Il incombe au client de connaître et de respecter toutes les normes de sécurité applicables. - Page 26 Mise à la terre Manuel d’installation Décembre 2020 20002515 Micro Motion Série R...
-
Page 27: Chapitre 6 Purge Du Boîtier Du Capteur
Manuel d’installation Purge du boîtier du capteur 20002515 Décembre 2020 Purge du boîtier du capteur Conditions préalables Se procurer le matériel suivant avant de commencer la procédure de purge : ™ • Ruban de Téflon • Suffisamment d’argon ou d’azote pour purger le boîtier du capteur Si l’un des bouchons de purge est retiré, le boîtier du capteur doit être purgé... -
Page 28: Important
Purge du boîtier du capteur Manuel d’installation Décembre 2020 20002515 • Si le gaz de purge est plus lourd que l’air (c’est le cas de l’argon), l’entrée de purge doit se trouver plus bas que la sortie, de sorte que l’air déplacé par le gaz circule du bas vers le haut. - Page 29 Manuel d’installation Purge du boîtier du capteur 20002515 Décembre 2020 ATTENTION • Orienter le capteur de sorte que le personnel et l’équipement ne soient pas exposés en cas d’échappement le long de la trajectoire de décharge de pression. • Tenez-vous à distance de la zone de décharge de pression du disque de rupture. L’échappement d’un fluide à...
- Page 30 © 2020 Micro Motion, Inc. Tous droits réservés. Le logo Emerson est une marque commerciale et une marque de service d’Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD et MVD Direct Connect sont des marques appartenant à l’une des filiales d’Emerson Automation Solutions. Toutes les autres marques sont la propriété...
