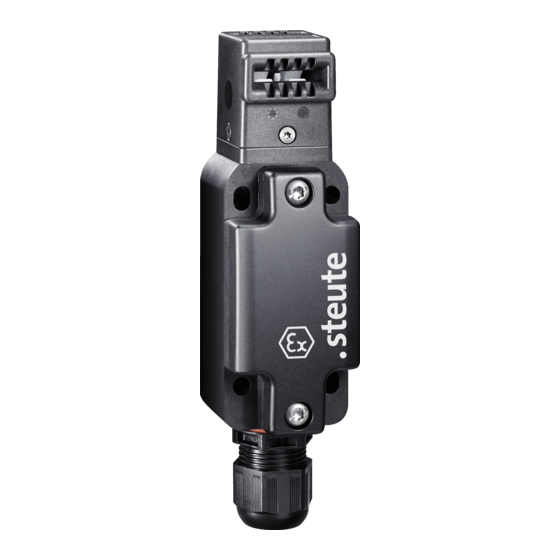

Ex ES 97 AZ
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Инструкция по монтажу и подключению / Выключатель безопасности
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Nichtbeachten führt zu schwe-
ren oder tödlichen Verletzungen. Darf nicht in
Kategorie 1/Zone 0 und Zone 20 eingesetzt werden.
Nur in zulässigen Kategorien/Zonen einsetzen.
Nur entsprechend der in dieser Montageanleitung
festgelegten Betriebsbedingungen verwenden. Nur
entsprechend dem in dieser Montageanleitung ge-
nannten Einsatzzweck verwenden.
Die Positionsschalter der Reihe Ex 97, Bauform ähnlich zu DIN EN
50047, entsprechen den Europäischen Normen für den Explosions-
schutz EN 60079-0, EN 60079-1, EN 60079-7 und EN 60079-31 und
sind daher für den Einsatz in explosionsgefährdeten Bereichen der
Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen, sind zu erfüllen. Die Positionsschal-
ter mit Sicherheitsfunktion Ex 97 dienen dem Einsatz in Sicherheits-
stromkreisen zur Stellungsüberwachung beweglicher Schutzeinrich-
tungen nach EN ISO 14119 (EN 1088) Bauart 2 und EN 60947-5-1.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal. Anschluss und Abklemmen
nur in nicht-explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Tempera-
turen. Stromschlaggefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Bei tiefen
Temperaturen achtsam anschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Strom-
schlaggefahr! Nichtbeachten führt zu schweren
oder tödlichen Verletzungen. Nur mit Betätiger
betreiben!
Gerät und Betätiger auf einer ebenen Fläche befestigen, siehe auch
Zeichnung »Montage«. Der elektrische Anschluss darf nur von autori-
siertem Fachpersonal durchgeführt werden. Wegen Manipulationsge-
fahr: Zugänglichkeit von Betätigungselementen oder Ersatzbetätigern
unterbinden. Bei der Montage darauf achten, dass ein Verschieben des
Geräts nicht möglich ist. Dies gilt auch im Fehlerfall. Betätiger gegen
unbefugte Manipulation sichern, z.B. mit Einweg-Sicherheitsschrau-
ben. Sie sind optional erhältlich. Bei anderer Befestigung, z.B. Nieten
oder Schweißen, darauf achten, dass sich die Eintauchtiefe des codier-
ten Betätigungsbügels nicht ändert. Bei der Montage des Geräts die
Anforderungen nach EN ISO 14119, insbesondere die Punkte 5.2 und
5.3, berücksichtigen! Beachten Sie die Hinweise der Normen EN ISO
12100 und EN ISO 14120. Zur sicheren Montage der Kabelverschrau-
bung finden Sie eine zusätzliche Montageanleitung in
dieser Verpackung.
Verwendung / Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Schutzabdeckung über Kontaktan-
schlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
Sicherungsgröße 2 A / 4 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Reinigung im Hinblick auf Schutzart
IP66 durchführen.
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
1 / 20
