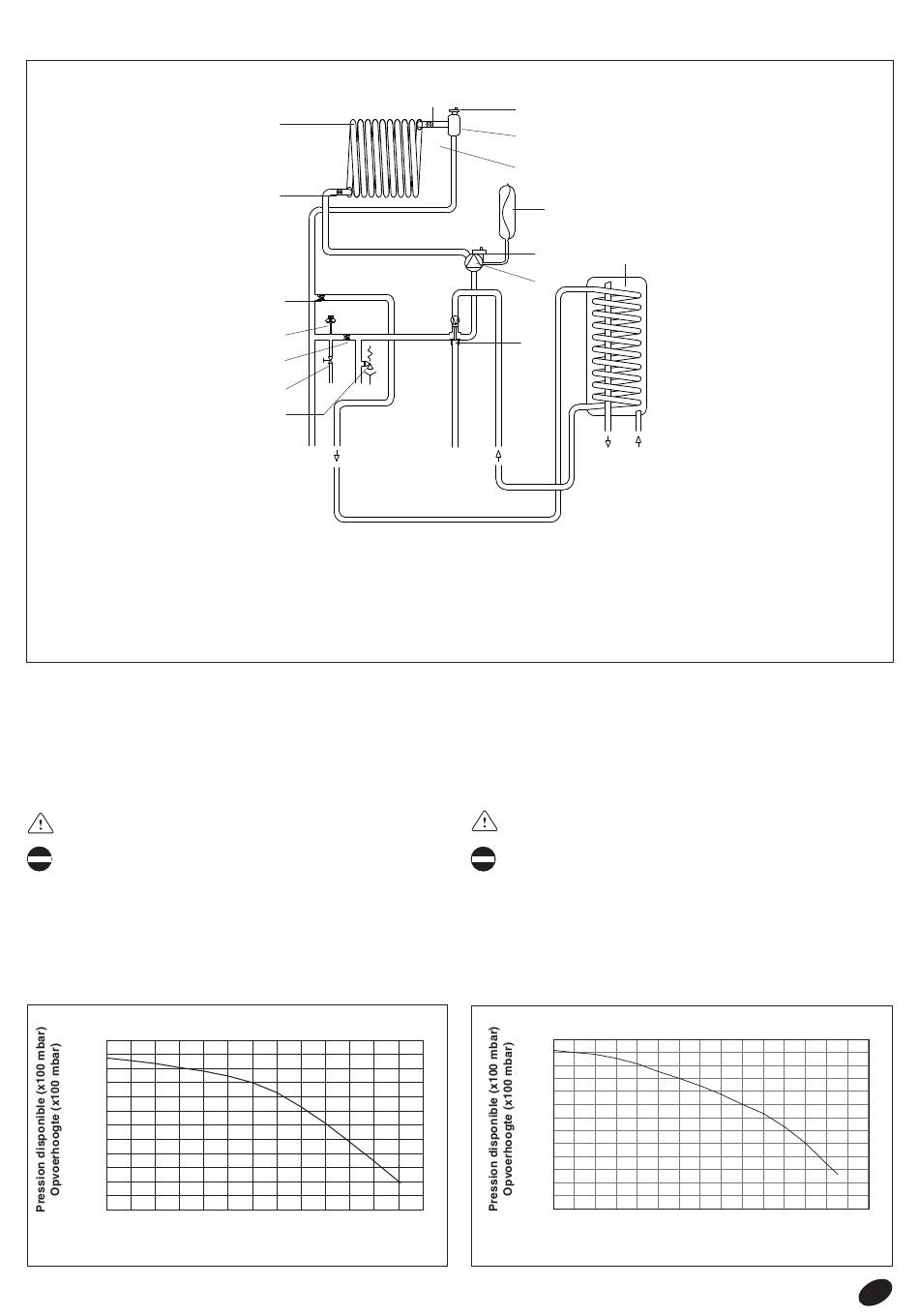

CIRCUIT HYDRAULIQUE

A - Départ chauffage
B - Retour chauffage
C - Départ ballon séparé
D - Retour ballon séparé
E - Entrée eau froide
F - Sortie eau chaude
1 - Soupape de sécurité
2 - Robinet de vidange
3 - By-pass automatique
4 - Pressostat eau
5 - Soupape anti-retour
6 - Sonde NTC retour
7 - Echangeur primaire
8 - Sonde NTC départ
9 - Purgeur air supérieur
10 - Séparateur eau/air
11 - Robinet manuel de purge
12 - Vase d'expansion
13 - Purgeur air inférieur

14 - Circulateur

15 - Robinet à trois voies
16 - Ballon (accessoire sur de-
mande)
CIRCULATEUR
Les chaudières RESIDENCE CONDENS IS sont équipées de
circulateur déjà relié hydrauliquement et électriquement, dont les
prestations utiles disponibles sont reportées dans le graphique 1.
Les chaudières sont équipées d'un système antiblocage qui lance
un cycle de fonctionnement toutes les 24 heures d'arrêt avec le
sélecteur de fonction dans toutes les positions.
La fonction "antiblocage circulateur" n'est active que si les
chaudières sont alimentées électriquement.
Il est absolument interdit de faire fonctionner les circulateurs
sans eau.
S'il y a la nécessité d'avoir une prévalence résiduelle plus haute,
le kit "circulateur haute prévalence" est disponible sur demande
(graphique 2).
graphique/grafiek 1: UPM3 15-60 ZB
600
550
500
450
400
350
300
250
200
150
100
50
0
0 100 200 300 400
Débit (l/h)/Debiet (l/h)
7
6
5
4
3
2
1
A C
500 600 700 800 900 1000 1100 1200
HYDRAULISCH CIRCUIT
8
9
10
11
12
13
14
15
B D
CIRCULATOR
De gaswandketels RESIDENCE CONDENS IS zijn uitgerust met
een circulator die reeds elektrisch en hydraulisch aangesloten is.
Hieronder staat de werkingsgrafiek weergegeven (grafiek 1).
De ketel is uitgerust met een antiblokkeersysteem dat de circula-
tor telkens na 24 uur inactiviteit gedurende 1 minuut bekrachtigt,
onafhankelijk van de instelling van de keuzeschakelaar.
De antiblokkeerfunctie werkt enkel indien de gaswandketel
onder voedingsspanning blijft staan.
Het is absoluut verboden de antiblokkeerfunctie te laten werken,
indien de gaswandketel niet gevuld is met water.
Indien een hogere opvoerhoogte gewenst wordt, is een circulator
met hogere opvoerhoogte in optie verkrijgbaar (grafiek 2).
graphique/grafiek 2: UPM3 15-70 ZB
650
600
550
500
450
400
350
300
250
200
150
100
50
0
1300 0 100
A - Terugloop verwarming
B - Terugloop verwarming
C - Vertrek boiler
D - Terugloop boiler
E - Sanitair koud water
F - Sanitair warm water
1 - Veiligheidsklep
2 - Leeglaatkraan
16
3 - Automatische aftakking
4 - Waterpressostaat
5 - Terugslagklep
6 - NTC-voeler terugloop
7 - Primaire warmtewisselaar
8 - NTC-voeler vertrek
9 - Ontluchter bovenaan
10 - Lucht/waterafscheider
11 - Manuele leeglaatkraan
F E
12 - Expansievat
13 - Ontluchter onderaan
14 - Circulatiepomp
15 - Driewegkraan
16 - Boiler (accessoire sur
demande)
200 300 400 500 600 700 800 900 1000
Débit (l/h)/Debiet (l/h)
1100 1200 1300 1400 1500
