- Dévissez les vis (E) de fixation du tableau de bord
- Décrochez le tableau de bord puis faites-le pivoter vers l'avant
- Appuyez sur les crochets de fixation (F) avec les pouces et
soulevez le couvercle avec les index en appuyant sur les côtés.
D

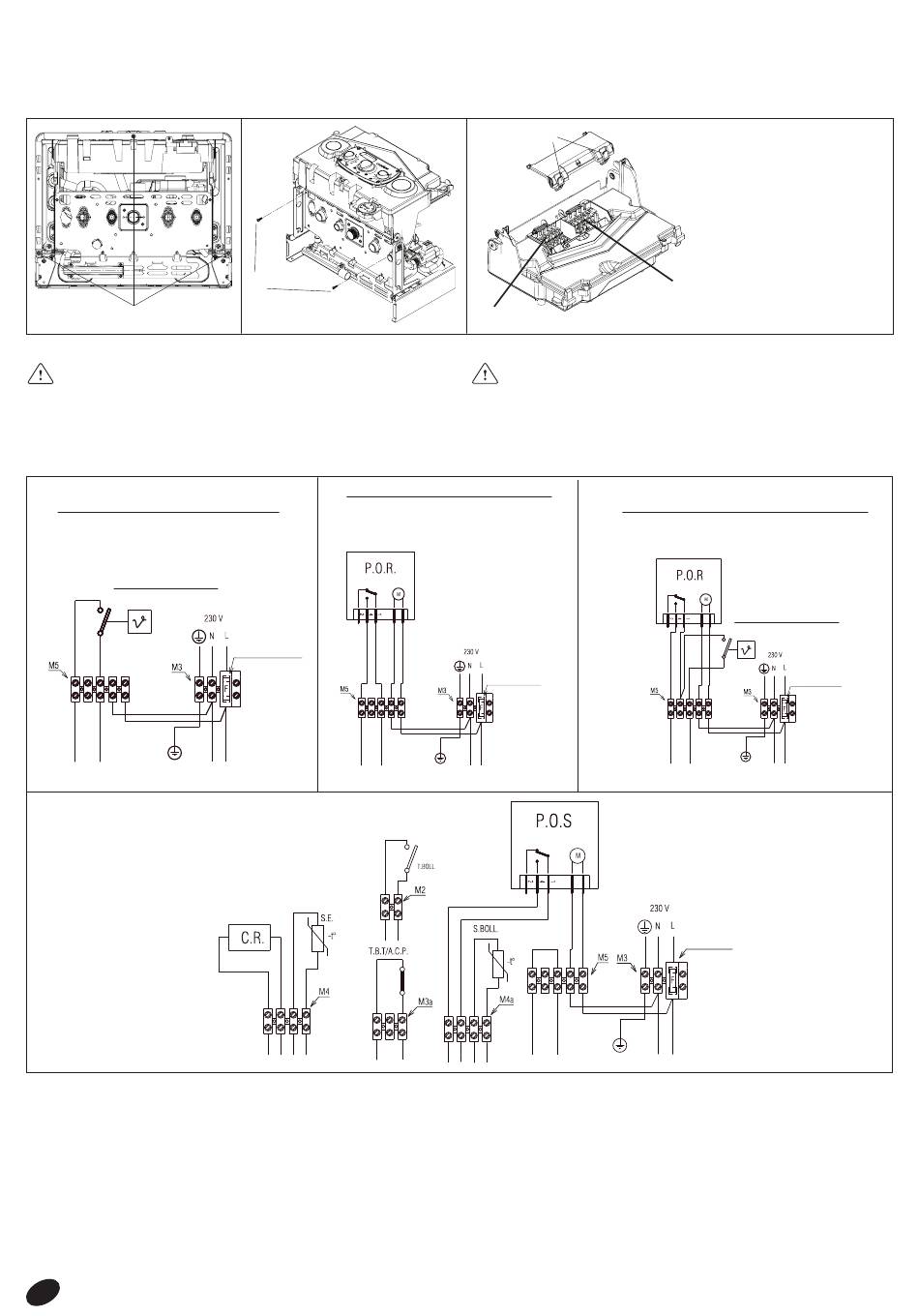

BRANCHEMENTS HAUTE TENSION
Les contacts du thermostat d'ambiance et du programmateur
doivent être dimensionnés pour 230 Volt.
Effectuer les branchements du thermostat d'ambiance et(ou) du
programmateur horaire sur le bornier branchements haute tension
à 5 pôles (M5) conformément aux schémas, après avoir ôté le
cavalier placé sur le bornier.
THERMOSTAT D'AMBIANCE OU
CHRONOTHERMOSTAT
KAMERTHERMOSTAAT OF CHRO-
NOSTAAT
Thermostat d'ambiance
Kamerthermostaat
BRANCHEMENTS BASSE TENSION
Raccordez les usagers de basse tension sur les plaques à bornes
des branchements de basse tension M2, M3, M4 et M4a, de la façon
illustrée par la figure.
T.B.T.= thermostat basse température
A.C.P.= alarme pompe condensats
S.E.= sonde extérieure
C.R.= commande remote
T.BOLL. = thermostat ballon
S.BOLL. = sonde ballon
20
E
PROGRAMMATEUR HORAIRE
F = fusible 3.15AF
zekering 3.15AF
- Schroef de bevestigingsschroeven (E) van het sturingsgeheel
los
- Haak het sturingsgeheel los en draai het naar voor
- Druk met de duimen op de bevestigingshaken (F) en hef met
de wijsvingers het deksel op terwijl u op de zijkanten drukt.
F
1
AANSLUITING SPANNING
De contacten van de omgevingsthermostaat dienen te
worden voorzien voor 230V.
Voer de aansluiting van de omgevingsthermostaat en/of de klok uit
op de 5-polige klemmenstrook (M5) uit volgens het schakelschema
na de brug te hebben verwijderd.
KLOK
F = fusible 3.15AF
zekering 3.15AF
AANSLUITINGEN LAAGSPANNING
Sluit de toestellen die op laagspanning werken aan op de klemmen-
strook voor laagspanning M2, M3, M4 en M4a, zoals aangegeven
op de figuur.
T.B.T.= thermostaat lage temperatuur
A.C.P.= alarm pomp condensaten
S.E.= buitenvoeler
C.R.= afstandsbediening
T.BOLL. = thermostaat boiler
S.BOLL. = sonde boiler
1 Branchements basse tension
2 Branchements haute tension 230 V
1 Aansluiting laagspanning
2 Aansluiting spanning 230 V
2
THERMOSTAT D'AMBIANCE ET
PROGRAMMATEUR HORAIRE
THERMOSTAAT MET KLOKFUNCTIE
Thermostat d'ambiance
Kamerthermostaat
F= fusible 3.15AF
zekering 3.15AF
F= fusible 3.15AF
zekering 3.15AF
