Pour l'installateur
Installation électrique
REMARQUE!
Réinitialiser le limiteur de température, il peut s'être
déclenché pendant le transport.

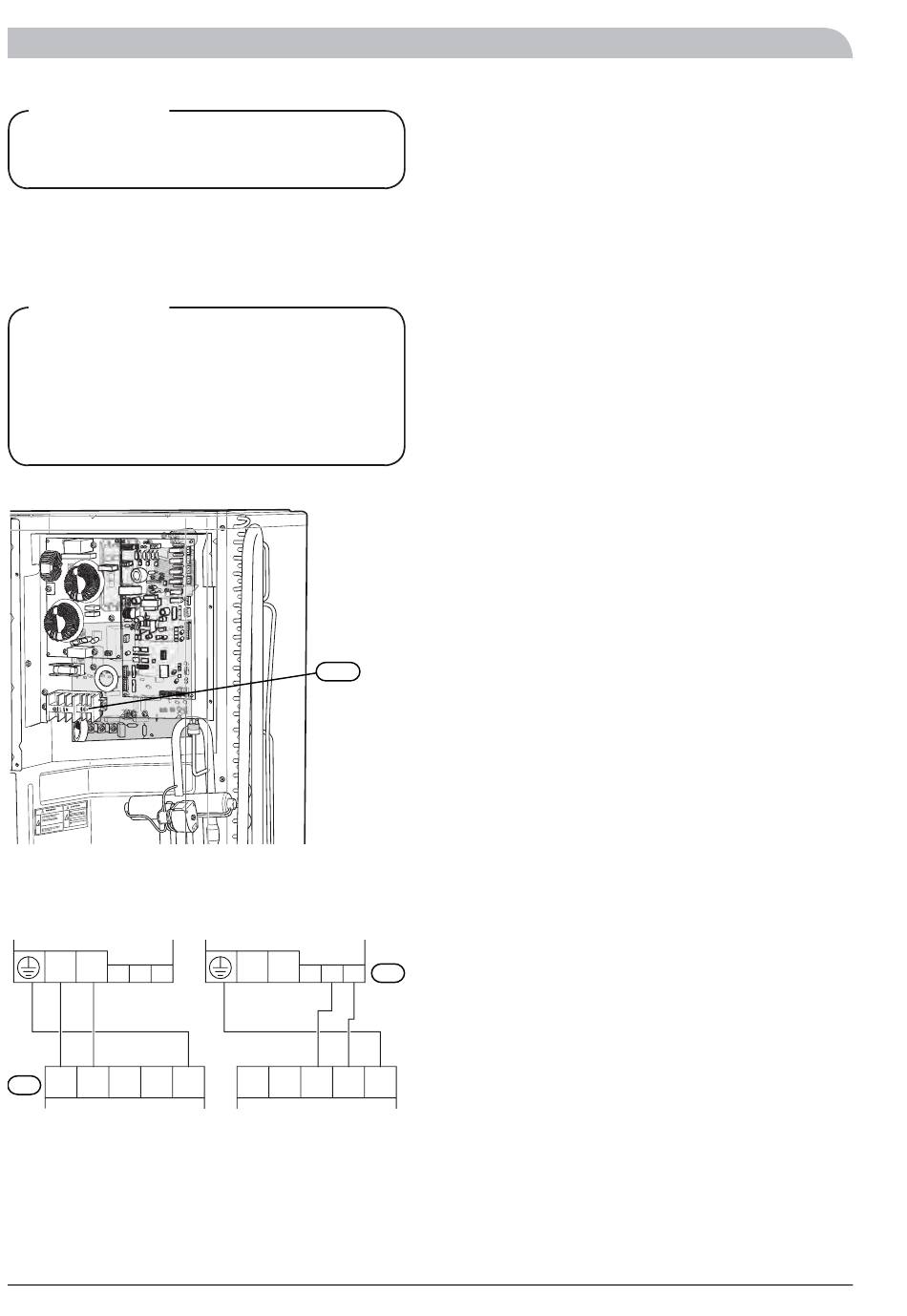

Connexion entre HBS 16 et AMS 10-16

Le câble entre les unités doit être branché entre le bornier
pour l'alimentation entrante (TB) dans AMS 10-16 et le
bornier (X2) dans HBS 16 via un presse-étoupe (UB2).
REMARQUE!
AMS 10-16 doit être mis à la terre avant que le câ-
blage entre les unités ne soit raccordé.
Le câblage doit être fixé afin que le bornier ne soit
pas soumis à une contrainte.
La longueur de graduation du conducteur est de
AMS 10-16
Brancher la phase (marron), le neutre (bleu), ainsi que la
terre (jaune/vert) comme illustré :
AMS 10-16
Alimentation
L N
1 2 3
3G6 mm2
marron bleu jaune/vert
L N 2 3
X2
HBS 16
36
8 mm.
TB
Communication
N L
1 2 3
marron bleu j aune/vert
PE L N 2 3

Connexion entre HBS 16 et HE 30, HEV 300, HEV

500
Le câble entre les unités doit être connecté entre le bornier
pour l'électricité sortante (X4) dans HBS 16 et le bornier
X100 dans HE 30, HEV 300, HEV 500.
La longueur de graduation du conducteur est de 12 mm.
(AMS 10-16:-X1) TB
3G1,5 mm2
PE (HBS 10-16:-X2)
