Installation électrique
Brancher le capteur de température, remplis-
sage d'eau chaude

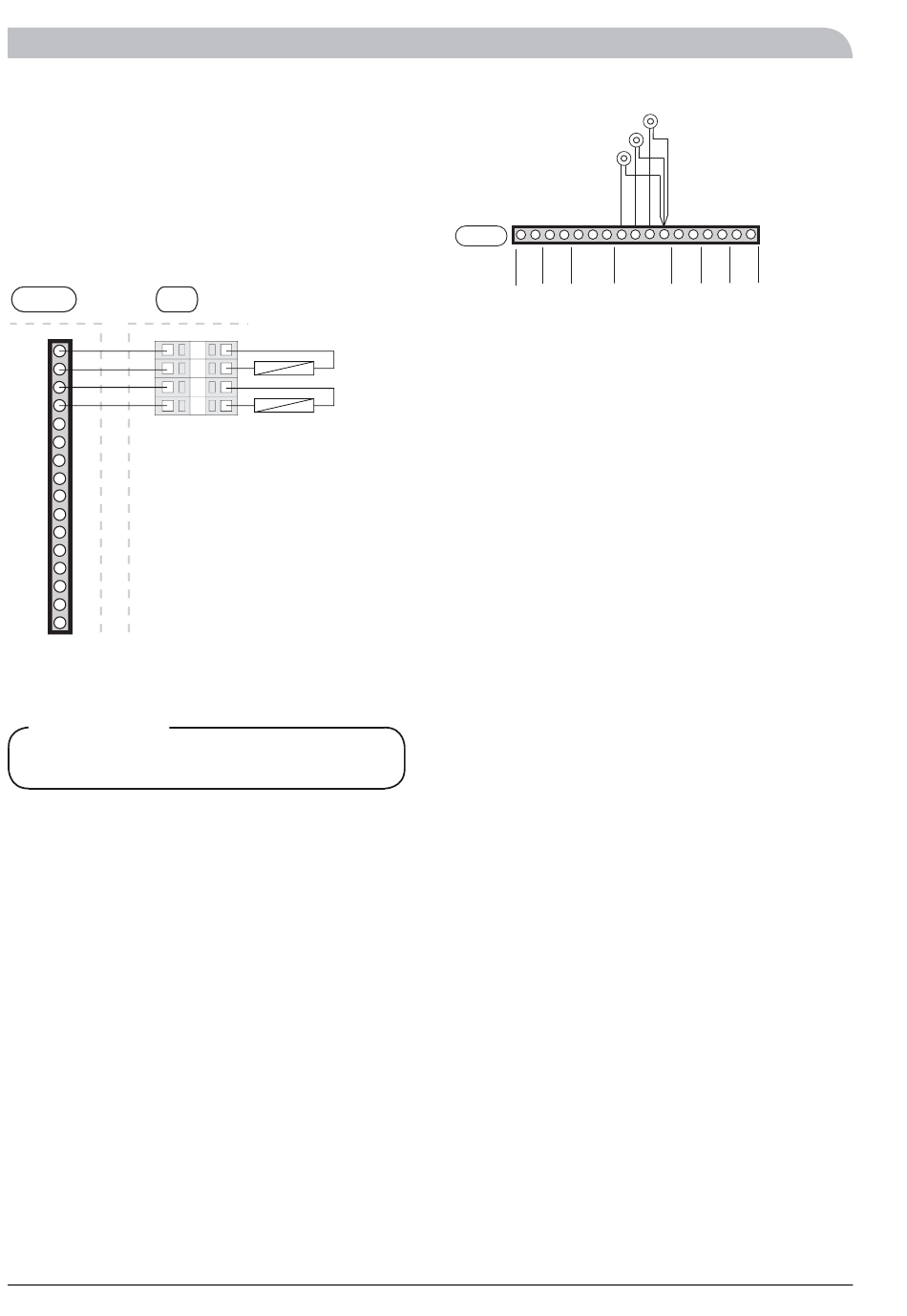

La sonde d'eau chaude (BT6) et la sonde de l'appoint éle-
ctrique (BT19) sont placées sur HE 30/HEV 300/HEV 500
et sont connectées à l'aide d'un câble entre HBS 16 (répar-
titeur AA22-X4) et HE 30/HEV 300/HEV 500 (répartiteur
X101). Utilisez un câble à 4 conducteurs d'au moins
0,5 mm² de section de câble.
HBS 16
HEV 300/HEV 500
AA22-X4
X101
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
*La sonde d'eau chaude (BT6) n'est pas utilisée dans le HE 30.

Raccordement du limiteur de courant

REMARQUE!
S'applique uniquement à 3X400V.
Lorsque de nombreux consommateurs de courant sont
branchés dans la propriété en même temps alors que le
supplément électrique fonctionne, il y a un risque de dé-
clenchement du fusible principal de la propriété. HBS 16
est équipé d'un limiteur de courant intégré qui contrôle
les étages électriques et le compresseur. Si nécessaire, les
étages électriques sont désactivées et/ou la fréquence du
compresseur est réduite.
Un capteur de courant doit être installé sur chaque condu-
cteur de phase entrant dans la boîte de dérivation afin de
mesurer le courant. La boîte de dérivation constitue un
point d'installation approprié.
Branchez les capteurs de courant à un câble à plusieurs
conducteurs dans une enceinte proche de la boîte de dé-
rivation. Utiliser un câble à plusieurs conducteurs non bli-
ndés d'au moins 0,50 mm
Sur HBS 16 connecter le câble au tableau du capteur de
courant (AA22) sur le bornier X1:8–11.
L1 se connecte à X1:8 et à X1:11.
L2 se connecte à X1:9 et à X1:11.
L3 se connecte à X1:10 et à X1:11.
X1:11 est le bornier commun pour les trois capteurs d'in-
tensité.
38
1
-BT19
2
3
-BT6
4
2
, depuis l'enceinte vers HBS 16.
AA22-X1
1
2
3
La taille du fusible principal de la propriété est configurée
à l'aide du bouton (R24) sur la carte du limiteur de circuit,
(AA22). Le réglage peut être affichée dans le menu 8.3.1.
Raccordement du contrôle de la charge centra-
lisée/du tarif
Dans les cas où le limiteur de courant ou le contrôle du
tarif est utilisé, il peut être branché au bornier (X1) sur la
carte EBV (AA22), positionnée derrière le cache avant.
Tarif A : l'appoint est déconnecté. Raccorder une fonction
de contact sans potentiel aux borniers X1:5 et X1:7.
Tarif B, le compresseur de AMS 10 doit être déconnecté.
Raccorder une fonction de contact sans potentiel aux
borniers X1:6 et X1:7.
Le tarif A et le tarif B peuvent être combinés.
Un contact fermé entraîne la déconnexion de la puissance
absorbée.

Raccordement des contacts externes

RG 10, sonde pour changer la température ambiante
La sonde externe (BT50) peut être branchée à HBS 16 pour
modifier la température d'écoulement et ainsi régler la
température ambiante, par exemple une sonde d'ambia-
nce (RG 10, accessoire). Branchez la sonde au répartiteur
de X4:1 à X4:3 sur la carte du capteur de courant (AA22)
conformément au schéma de câblage.
Activé dans le menu 9.3.6.
La différence entre la température ambiante et la tempé-
rature ambiante réglée affecte la température d'alimenta-
tion. La température ambiante requise est réglée à l'aide
du bouton sur RG 10 et s'affiche dans le menu 6.3.
Contact pour changer la température ambiante
Système d'émission 1 :
Une fonction de contact externe peut être branchée à HBS
16 pour modifier la température de départ et ainsi modifier
la température ambiante, par exemple un thermostat
d'ambiance ou un minuteur. Le contact doit être sans po-
tentiel et non verrouillé. Il doit être connecté au bornier
X1:3 et X1:4 sur le panneau du capteur de courant (AA22).
Lorsque le contact est fermé, le décalage de la loi d'eau
est modifié du nombre d'étages sélectionnés. La valeur
peut être réglée entre -10 et +10. La valeur pour le chan-
gement est définie dans le menu 2.4, « Correction ex-
terne ».
