Connexion entre HBS 16 et AMS 10-16

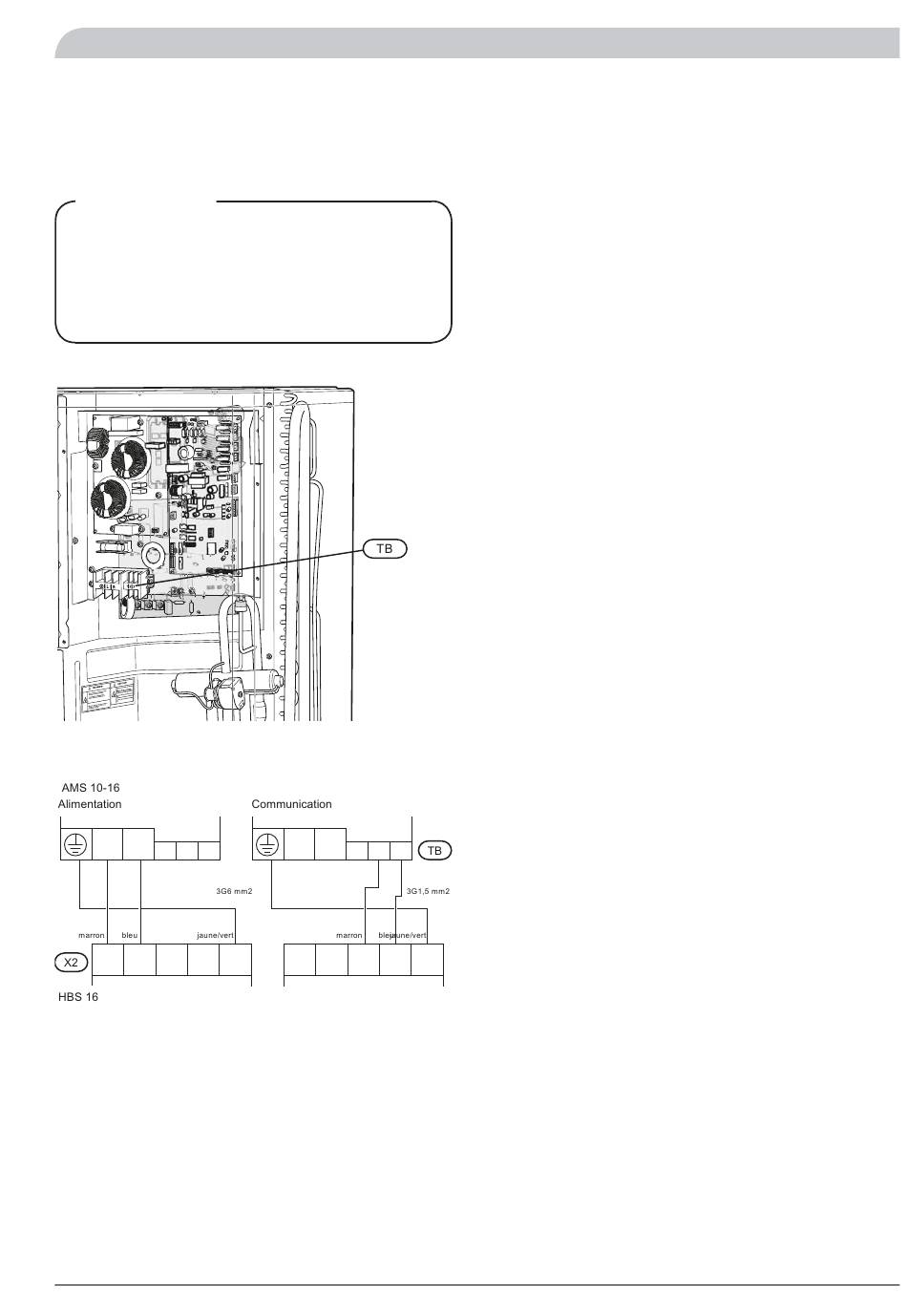

Le câble entre les unités doit être raccordé entre le bornier
pour l'alimentation entrante (TB) dans AMS 10-16 et le
bornier (X2) dans HBS 16 via un presse-étoupe (UB2).
REMARQUE!
AMS 10-16 doit être mis à la terre avant que le câ-
blage entre les unités ne soit raccordé.
Le câblage doit être fixé afin que le bornier ne soit
pas soumis à une contrainte.
La longueur de câble à dénuder est de 8 mm.
AMS 10-16
Brancher la phase (marron), le neutre (bleu), ainsi que la
terre (jaune/vert) comme illustré :
L N
1 2 3
L N 2 3
N L
1 2 3
PE L N 2 3

Connexion entre HBS 16 et HE 30, HEV 300, HEV

500
Le câble entre les unités doit être connecté entre le répar-
titeur d'alimentation électrique (X4) dans HBS 16 et le ré-
partiteur X100 dans HE 30, HEV 300, HEV 500.
La longueur de câble à dénuder est de 12 mm.
(AMS 1
PE
