Pour l'installateur
Installation électrique
Installation électrique
Généralités
HBS 16 doit être installé via un disjoncteur avec un écart
de rupture minimal de 3 mm.
Les autres équipements électriques, à l'exception des
capteurs extérieurs, sondes de courant et module extérieur
AMS 10 sont déjà raccordés en usine.
Débrancher le module intérieur HBS 16 et le module
extérieur AMS 10 avant de procéder aux essais d'isolation
du câblage de la maison.
Pour les calibres des fusibles, voir les données techniques
« Protection par fusibles ».
Si le bâtiment est équipé d'un disjoncteur différentiel,
HBS 16 doit être équipé d'un disjoncteur indépendant.
Le raccordement doit être réalisé avec l'autorisation du
fournisseur d'électricité et sous le contrôle d'un électri-
cien qualifié.
3G6 mm
2
doit être utilisé pour raccorder HBS 16 et AMS
10-16, pour la communication, un câble 3G1,5 mm
utilisé.
Acheminer les câbles de sorte qu'ils ne soient par endo-
mmagés par les arêtes métalliques ou coincés par des
panneaux.
AMS 10-16 est équipé d'un compresseur monophasé.
Cela signifie que la phase L3 est chargée jusqu'à 25 A
pendant le fonctionnement du compresseur.
REMARQUE!
L'installation électrique et l'entretien doivent être
conduits sous la supervision d'un électricien qualifié.
L'installation et le câblage électriques doivent être
réalisés conformément aux stipulations en vigueur.
REMARQUE!
Le commutateur (SF1) ne doit pas être réglé sur « 1 »
ou «
» jusqu'à ce que la chaudière n'ait été rem-
plie d'eau. La pompe de circulation et l'appoint élec-
trique immergé risquent d'être endommagés.

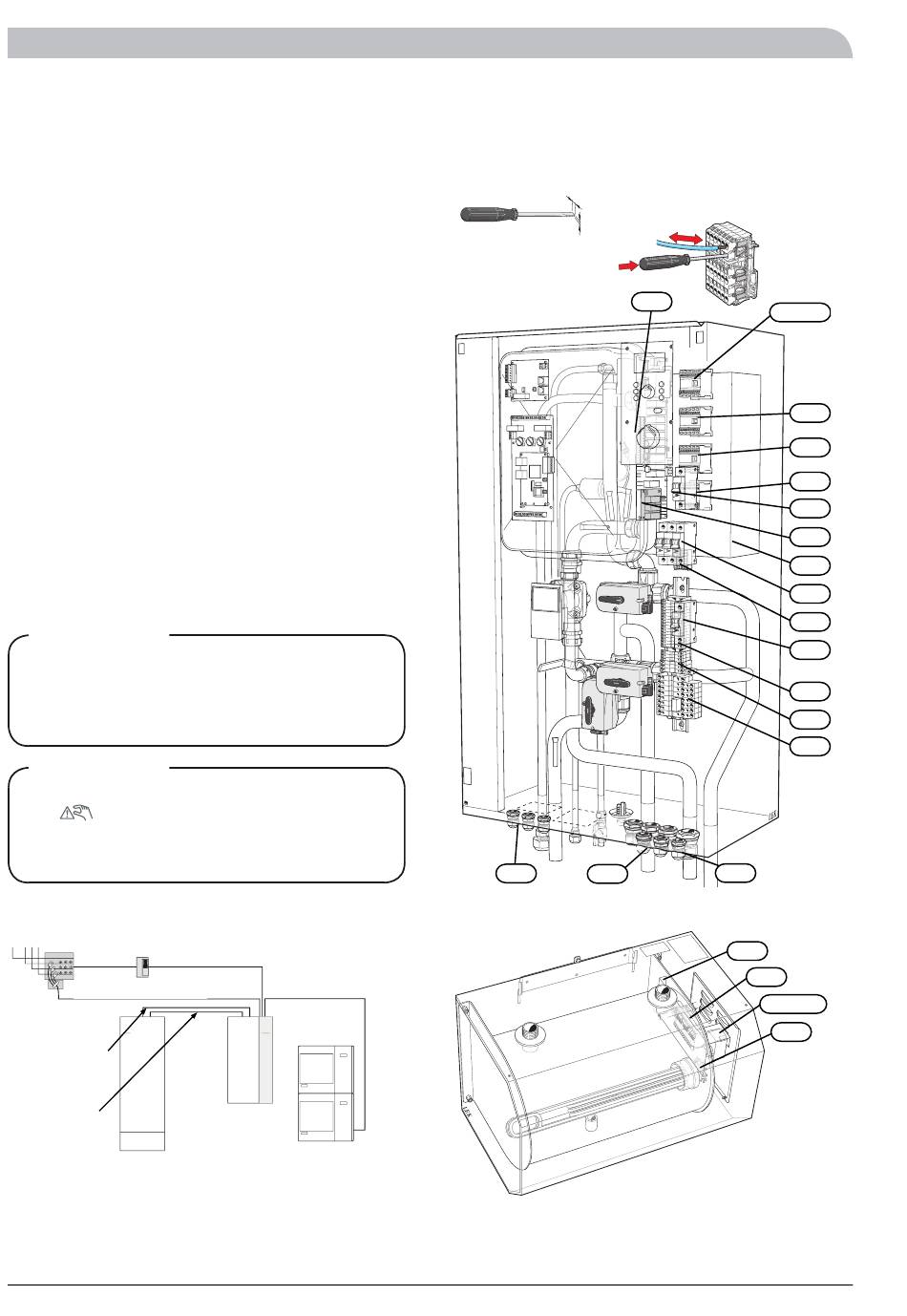

Schéma de principe, installation électrique
Boîte de dérivation
électrique
PEN
L
L
L
1
2
3
Alimentation d'entrée
Commutateur d'isolation
Capteur de courant*
Câble d'alimentation
et d'exploitation
Câble pour capteurs
HE 30, HEV 300
ou HEV 500
* Uniquement dans une installation triphasée.
34
2
est
Câble d'alimentation
et de communication
HBS 16
AMS 10-16
NIBE™ SPLIT
Composants électriques
5,5 mm
1 mm
HBS 16
UB1
UB2
HE 30
SF1
FD1-QA41
QA1
5,5 mm
1 mm
QA2
QA3
FA2
AA6
EP2
FA3
X3
FA1
X4
X2
X1
UB3
X101
X100
FD1-BT30
EB1
