Préparations
Raccorder AMS 10-16 à HBS 16 (tuyaux de réfrigérant et
câblage) et raccorder HBS 16 au système de climatisation.
Remplissage du système de chauffage
1. S'assurer que le manomètre (BP5) est visible.
2. Raccorder un flexible à la vanne de remplissage (QM1)
et ouvrez celle-ci pour remplir la chaudière .
3. Au bout d'un certain temps, on constate que la pres-
sion sur le manomètre La valeur du manomètre (BP5)
augmente.
4. Lorsque la pression atteint environ 0,25 MPa (2,5 bar)
la soupape de sécurité (FL2) commence à libérer de
l'air mélangé à de l'eau. Fermez la vanne de remplis-
sage (QM1).

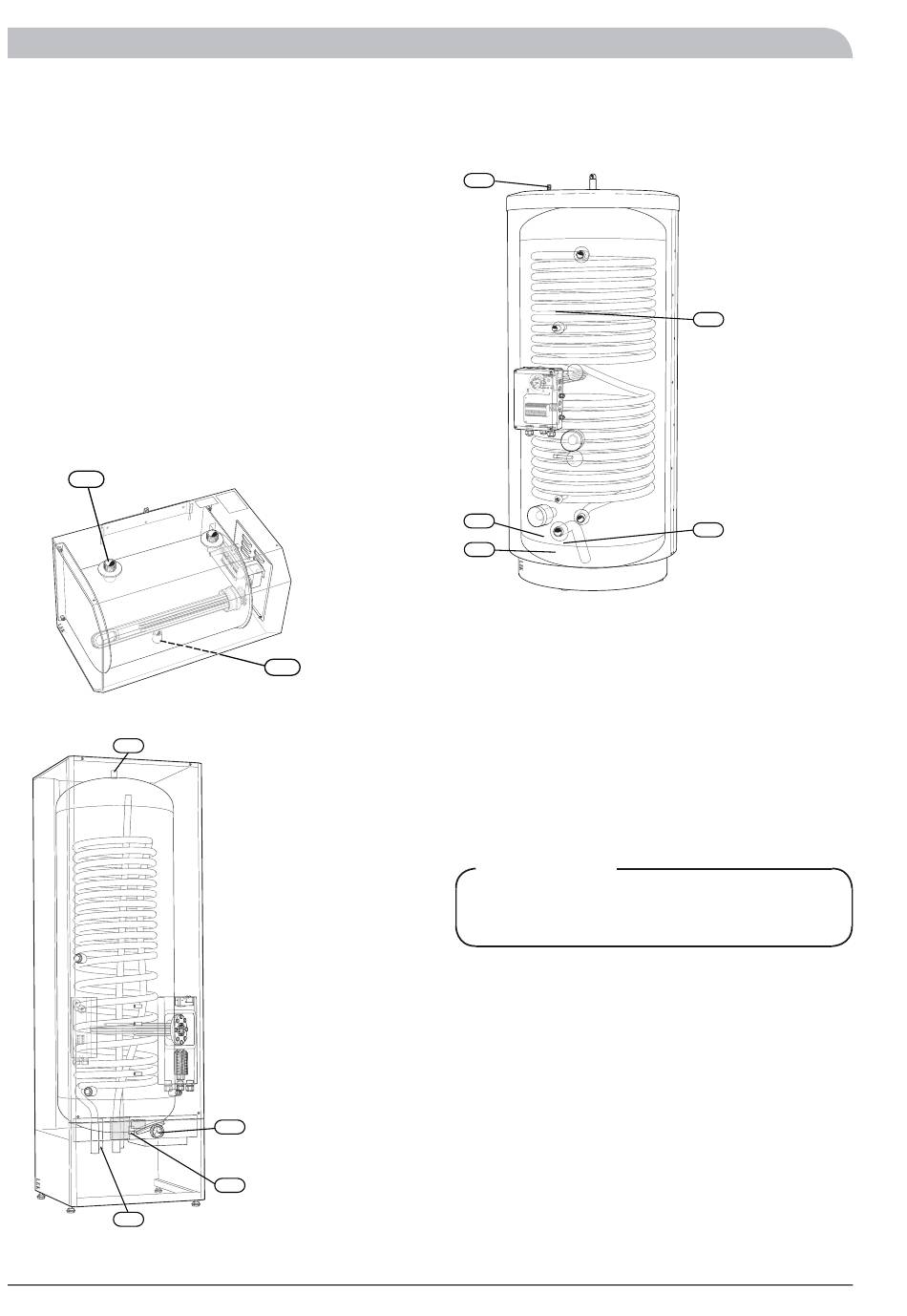

HE 30
XL19
HEV 300
FL2
XL19
40
QM1
BP5
QM1
NIBE™ SPLIT
HEV 500
QM20
XL19
QM1
Purge du système de chauffage
Purgez le HBS 16 à l'aide du robinet de purge (QM20), ai-
nsi que l'ensemble du système de climatisation via les ro-
binets de purge correspondants.
Maintenir le remplissage et la purge jusqu'à ce que tout
l'air ait été éliminé et que la pression correcte ait été attei-
nte.
Remplissage du serpentin d'eau chaude
Le serpentin d'eau chaude est rempli en ouvrant un robinet
d'eau chaude.

Mise en service

REMARQUE!
Ne pas démarrer AMS 10-16 à une température de
l'air extérieur inférieure ou égale à -20°C.
1. Vérifier que le disjoncteur électrique miniature (FA2)
dans HBS 16 est activé.
2. Vérifier que le limiteur de température (FD1) ne s'est
pas déclenché.
3. Allumer le disjoncteur et vérifier que le disjoncteur
électrique miniature (FA1) dans HBS 16 est activé.
4. Placer le commutateur (SF1) en position « 1 » (le com-
mutateur doit être allumé 6 heures avant que le com-
presseur ne puisse démarrer).
Lorsque le commutateur (SF1) est en position « 0 »,
attendre au moins 1 minute avant de le remettre sur
« 1 ».
5. Sélectionner le mode de fonctionnement « Appoint
uniquement » en maintenant enfoncé le bouton de
mode de fonctionnement pendant 7 secondes).
6. Configurer la date et l'heure dans le menu 7.1 et 7.2.
7. Sélectionner « Entretien » dans le menu 8.1.1.
BP5
FL2
