Pour l'installateur
Installation des tuyaux

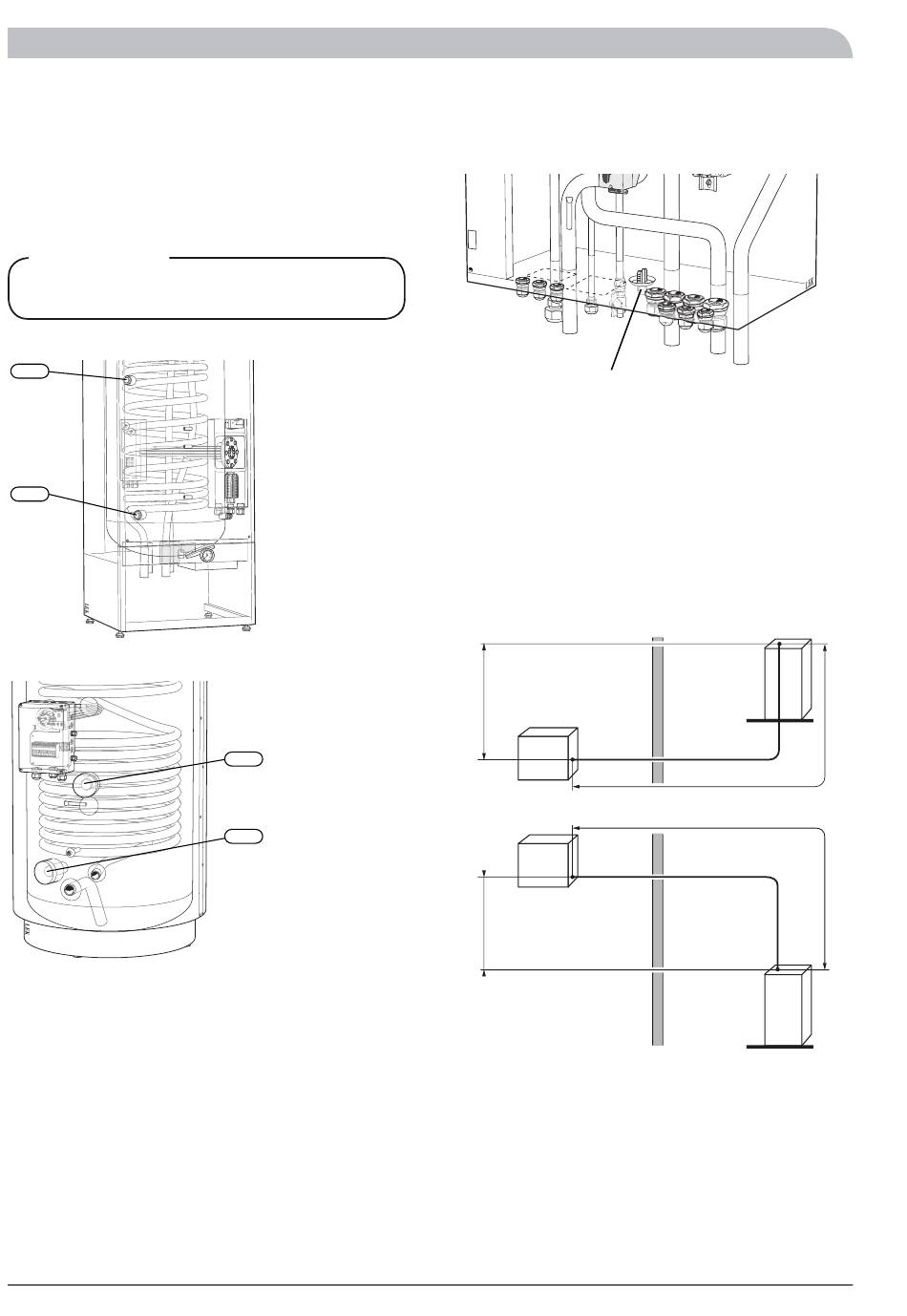

Raccordement de la source de chaleur externe

Branchez une source de chaleur externe, telle qu'une
chaudière à gaz ou fioul, à (XL8) (arrivée) et (XL9) (sortie)
du HEV 300/HEV500 (dimension G1 interne). Retirez
l'isolation des branchements pour les libérer.
Voir également Conditions requises d'installation à la page
29.
REMARQUE!
Effectuer les raccordements à un angle de 45°C.
HEV 300
XL8
XL9
HEV 500
26
XL8
XL9
NIBE™ SPLIT

Evacuation des condensats

HBS 16 est équipé d'un raccordement de flexible dans le
bas. Un flexible peut être connecté au besoin.
Raccord de flexible
Raccordement des tuyaux de réfrigérant (non
fournis)
Installer les tuyaux de réfrigérant entre le module extérieur
AMS 10 et HBS 16.
L'installation doit être réalisée conformément aux normes
et directives en vigueur.
AMS 10-16 limitations
Longueur maximale du tuyau AMS 10-16 (L) : , 30 m.
■
Différence de hauteur maximale (H) : ±7m.
■
H
AMS 10-16
AMS 10-16
H
HBS 16
L
L
HBS 16
