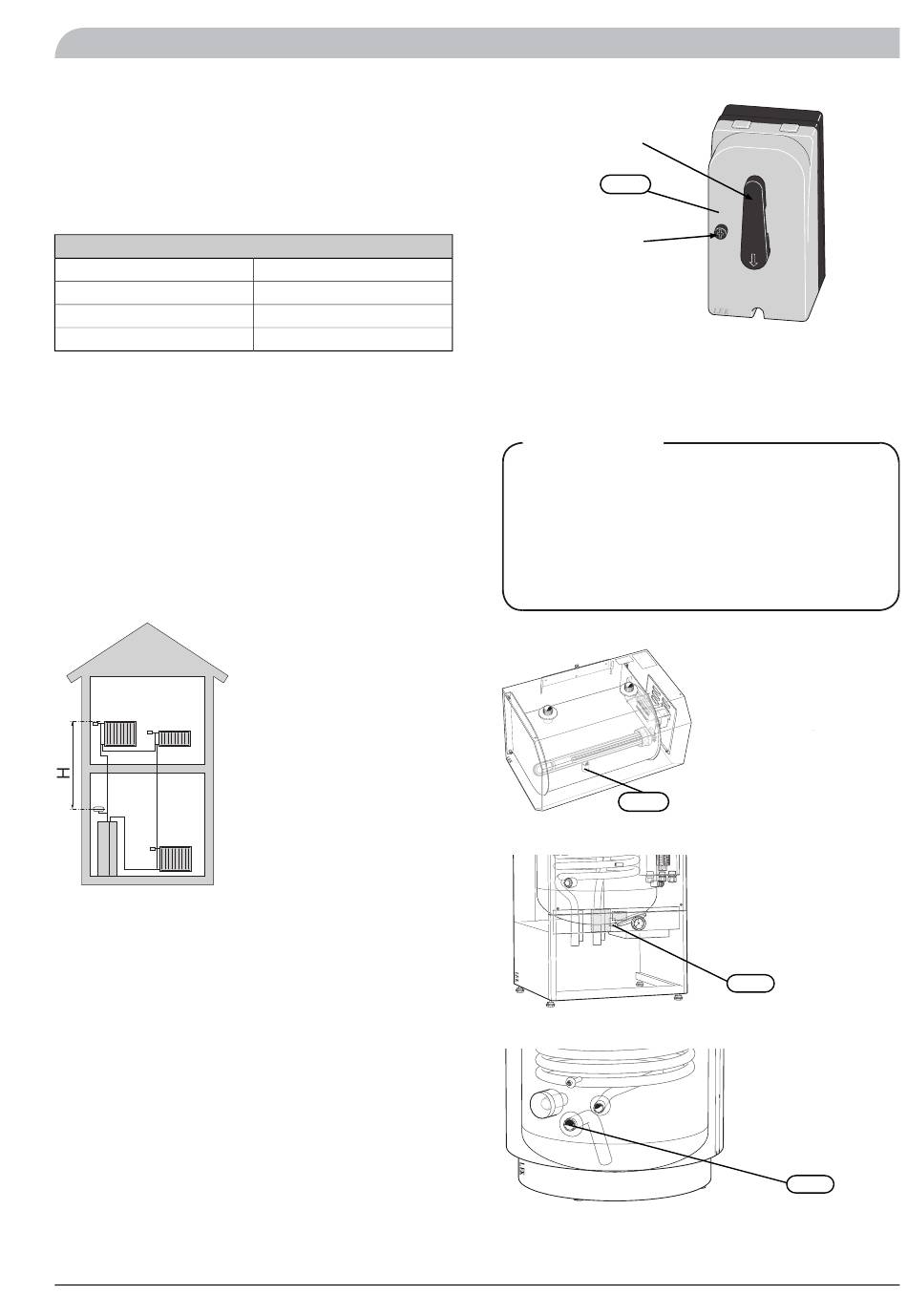

Dimensionnement du vase d'expansion

HBS 16 est équipé d'un vase d'expansion à membrane de
18 I. Un vase d'expansion plus grand peut être requis en
fonction du type d'installation. La taille du vase d'expan-
sion doit convenir à chaque type d'installation. Si un vase
d'expansion plus grand est requis, le vase d'expansion
existant peut être fermé.
Volume par composant
HBS 16
HE 30
HEV 300
HEV 500
Pression initiale et différence de hauteur max.
La pression du vase d'expansion à pression doit être dime-
nsionnée selon la hauteur maximale (H) entre le vase et le
radiateur le plus haut (voir figure). Une pression de 0,5 bars
(5 mvp) correspond à une différence de hauteur autorisée
maximale de 5 m.
Si la pression initiale standard du réservoir à pression n'est
pas suffisamment élevée, elle peut être augmentée en re-
mplissant le vase d'expansion via la valve. La pression ini-
tiale standard du vase d'expansion doit être notée sur la
liste de contrôle à la page 43.
Toute modification de la pression initiale affecte la capacité
du vase d'expansion à gérer la dilatation de l'eau.
Dérivation manuelle
Lorsque HBS 16 est paramétré en mode Urgence, le sys-
tème de régulation du chauffage ne fonctionne pas et le
fonctionnement de la dérivation manuelle est nécessaire.
1. Appuyer et verrouiller le bouton (QN11).
2. Tourner à la main le robinet mélangeur à la position
souhaitée.
4 l
30 l
300 l
500 l
Informations générales pour l'installateur
Bouton
Bouton

Vidange de la cuve

Pour vidanger la cuve de HE 30, HEV 300, HEV 500, ouvrir
le robinet (QM1) et la soupape de sécurité (FL2).
REMARQUE!
Lorsque le HEV 300/HEV 500 est vidé à l'aide de la
soupape (QM1), de l'eau reste dans l'échangeur et
Cela signifie qu'il existe un risque que l'échangeur
thermique, les tuyaux et les robinets gèlent à des te-
mpératures basses, ainsi qu'un risque sanitaire pour
le serpentin dans la partie eau chaude.
HE 30
HEV 300
HEV 500
NIBE™ SPLIT
Pour l'installateur
QN11
dans le HBS 16.
QM1
QM1
QM1
