Branchement De L'alimentation; Disjoncteur Électrique; Limiteur De Température - Nibe Split AMS 10 Instructions D'installation Et D'entretien

HEV 300
HEV 500
EB1
FD1-BT30
X100
X101
Explication
Désigna- Type
tion
UB1,2,3 Presse-étoupe
X1 Bornier, alimentation secteur
entrante
X2 Bornier, AMS 10-16
Bornier, communication, AMS
10-16
X3 Bornier, supplément externe
X4 Bornier, thermoplongeur ex-
terne et limiteur de tempéra-
ture/thermostat en mode
Urgence FD1-BT30 .
X100 Bornier
X101 Bornier
SF1 Commutateur
FA1 Disjoncteur électrique minia-
ture, système de régulation
FA2 Disjoncteur électrique minia-
ture, unité extérieure
FA3 Disjoncteur miniature, ther-
moplongeur externe

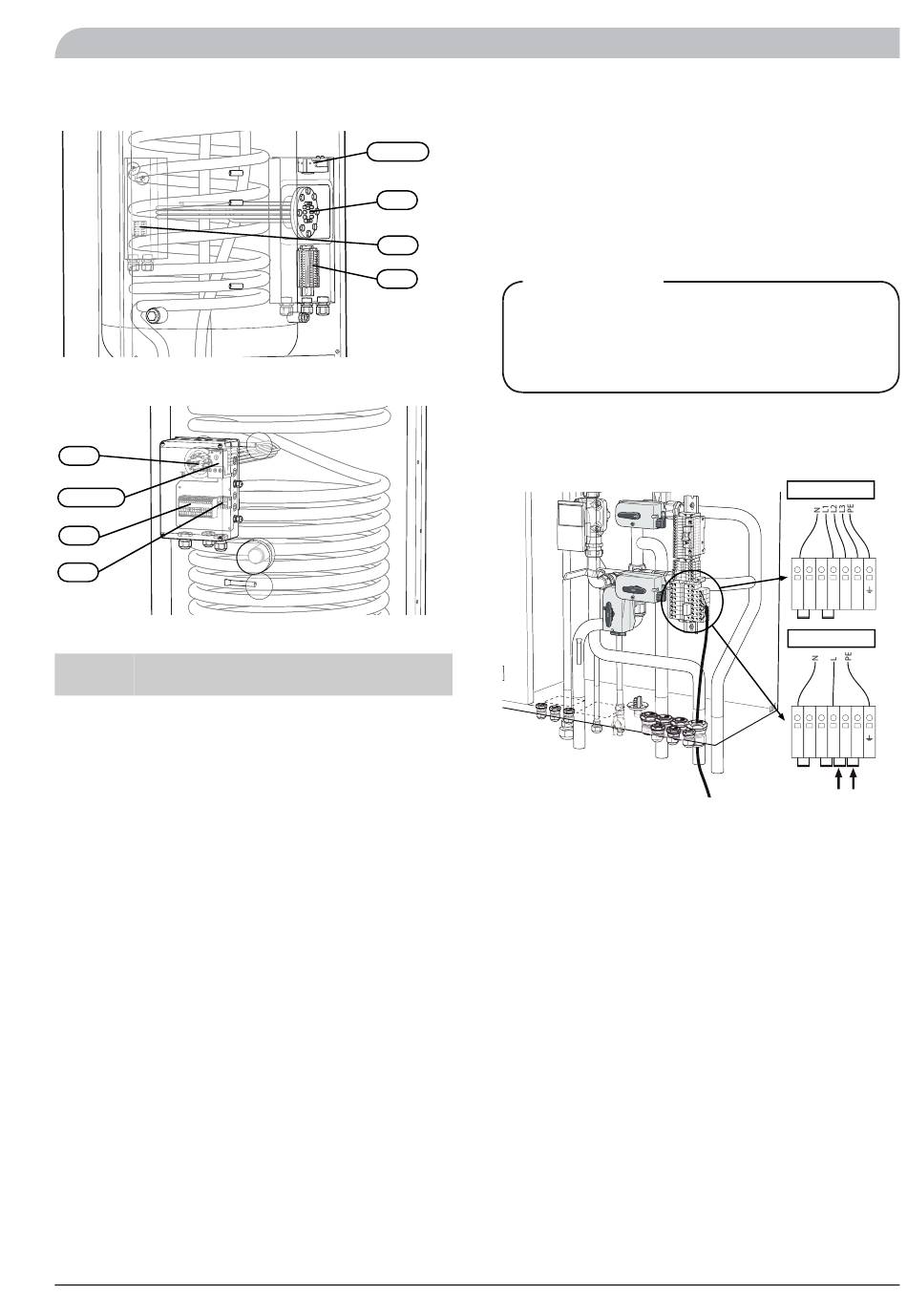

Branchement de l'alimentation

L'alimentation électrique est branchée au bornier (X1) du
FD1-BT30 HBS 16 via le presse-étoupe (UB1). La taille du câble doit
être conforme aux normes en vigueur.
HBS 16 peut être connecté avec soit 400 V 3NAC soit 230
EB1
V 1AC.
400 V 3NAC : Brancher l'alimentation entrante conformé-
X101
ment aux repères sur le bornier ( X1).
X100
230 V 1AC : Installer les câbles inclus entre les borniers L1
etL2 ainsi qu'entre L2 et L3 sur le bornier entrant (X1).
Brancher l'alimentation entrante conformément aux re-
pères situés sur le bornier.
Longueur à dénu-
der (mm)
-
18
14
12
9
Disjoncteur électrique
12
Le système automatique de régulation du chauffage, les
pompes de circulation et leur câblage dans HBS 16 sont
protégés en interne par des fusibles avec un disjoncteur
électrique miniature (FA1).
12
Le module extérieur AMS 10-16 et l'équipement sont
protégés en interne par des fusibles dans HBS 16, avec un
9
disjoncteur électrique miniature (FA2).
-
-
Limiteur de température
Le limiteur de température (FD1) coupe l'alimentation
-
électrique vers l'appoint électrique si la température aug-
mente entre 90 et 100°C et peut être réinitialisé manuel-
-
lement.
Réinitialisation
Le limiteur de température/thermostat en mode Urgence
(FD1-BT30) est situé dans les connexions électriques des
réservoirs. Pour réinitialiser le limiteur de température,
appuyer fermement sur son bouton.
NIBE™ SPLIT
REMARQUE!
En fonction du fusible principal de la maison, et pour
éviter que le capteur de courant ralentisse le compre-
sseur, il convient de déplacer les autres charges dans
la maison de L3 à L1 et L2.
Pour l'installateur
Installation électrique
400 V 3NAC
400 V 3NAC
N 0 L L1 L2 L3
230 V 1 CA
230 V 1AC
N 0 L L1 L2 L3
35
