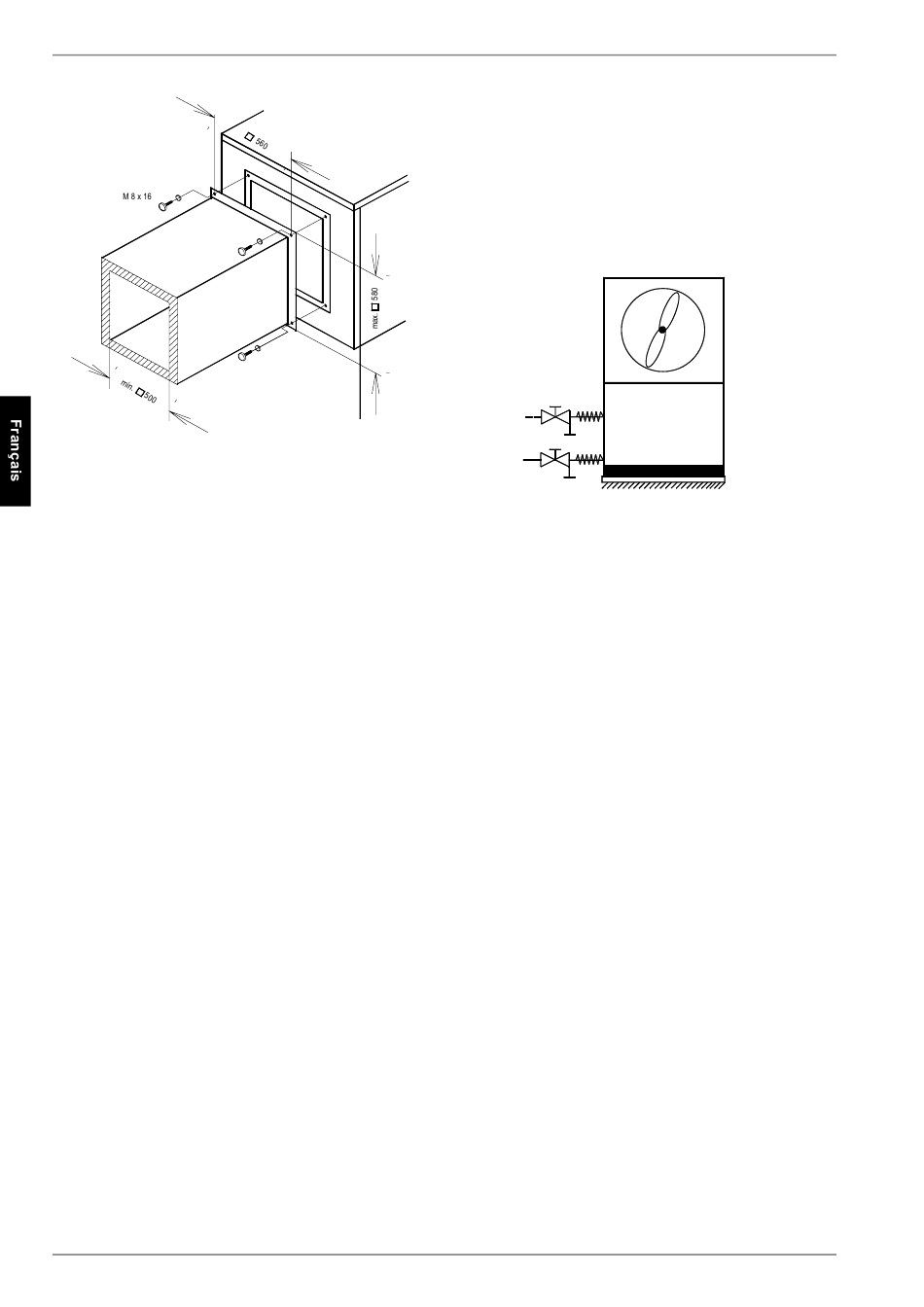

6.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1". Pour raccorder la pompe à
chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Pour des installations
avec écoulement d'eau de chauffage muni d'arrêt, conditionné
par les vannes à thermostat ou de radiateur, une soupape de
trop-plein doit être montée derrière la pompe à chaleur dans une
dérivation du chauffage Ceci garantit un débit d'eau de chauf-
fage minimum via la pompe à chaleur et empêche les dysfonc-
tionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. C'est tout à fait réalisable en montant un dis-
tributeur exempt de pression différentielle ou une soupape de
trop-plein. Vous trouverez des explications quant au réglage
d'une soupape de trop-plein dans le chapitre « Mise en service ».
F-6
Protection antigel
Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage devrait être prévue. La fonction
de protection antigel du régulateur fonctionne dès que le régula-
teur et les circulateurs de chauffage sont opérationnels. L'instal-
lation doit être vidangéeen cas de mise hors service de la pompe
à chaleur ou coupure de courant. Pour les installations de pompe
à chaleur qui pourraient être victimes de pannes de courant non
décelables (maison de vacances), le circuit de chauffage doit
fonctionner avec une protection anti-gel appropriée.
6.4 Branchement électrique
L'appareil n'a pas besoin d'être ouvert pour le raccordement
électrique.
Le raccordement en puissance de la pompe à chaleur s'effectue
via la ligne de charge prémontée d'une longueur d'env. 5 m. La
ligne de commande prémontée d'une longueur d'env. 7 m est re-
liée au régulateur de pompe à chaleur nécessaire à la com-
mande via son connecteur.
Il faut prévoir dans l'alimentation en puissance de la pompe à
chaleur une déconnexion avec au moins 3 mm d'écartement
d'ouverture de contact (p. ex. disjoncteur de blocage du fournis-
seur d'énergie ou contacteur de puissance) ainsi qu'un coupe-
circuit automatique unipolaire (intensité de déclenchement con-
forme aux informations sur les appareils).
La tension de commande est amenée via le régulateur de pompe
à chaleur.
L'alimentation en courant du régulateur de pompe à chaleur avec
230V AC-50 Hz s'effectue conformément à ses propres instruc-
tions de service (protection par fusibles 16 A).
La ligne de commande est reliée à l'aide d'un connecteur multi-
polaire au régulateur de pompe à chaleur. Des instructions plus
précises se trouvent dans les instructions d'utilisation du régula-
teur de pompe à chaleur.
Pour des informations plus détaillées, voir annexe schémas élec-
triques.
