2.2 Arbeitsweise
Heizen
Umgebungsluft wird vom Ventilator angesaugt und dabei über
den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer
kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene
Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemittel)
übertragen.
Mit Hilfe eines elektrisch angetriebenen Verdichters wird die auf-
genommene Wärme durch Druckerhöhung auf ein höheres Tem-
peraturniveau "gepumpt" und über den Verflüssiger (Wärmeaus-
tauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der
Umwelt auf ein höheres Temperaturniveau anzuheben. Da die
der Luft entzogene Energie auf das Heizwasser übertragen wird,
bezeichnet man dieses Gerät als Luft-Wasser-Wärmepumpe.
Die Luft-Wasser-Wärmepumpe besteht aus den Hauptbauteilen
Verdampfer, Ventilator und Expansionsventil, sowie dem ge-
räuscharmen Verdichter, Verflüssiger und der elektrischen Steu-
erung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit
als Reif auf dem Verdampfer an und verschlechtert die Wärmeü-
bertragung. Der Verdampfer wird durch die Wärmepumpe nach
Bedarf automatisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
Kühlen
In der Betriebsart "Kühlen" werden Verdampfer und Verflüssiger
in ihrer Wirkungsweise umgekehrt.
Das Heizwasser gibt über den nun als Verdampfer arbeitenden
Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdich-
ter wird das Kältemittel auf ein höheres Temperaturniveau ge-
bracht. Über den Verflüssiger (im Heizbetrieb Verdampfer) wird
die Wärme an die Umgebungsluft abgegeben.
www.dimplex.de
3

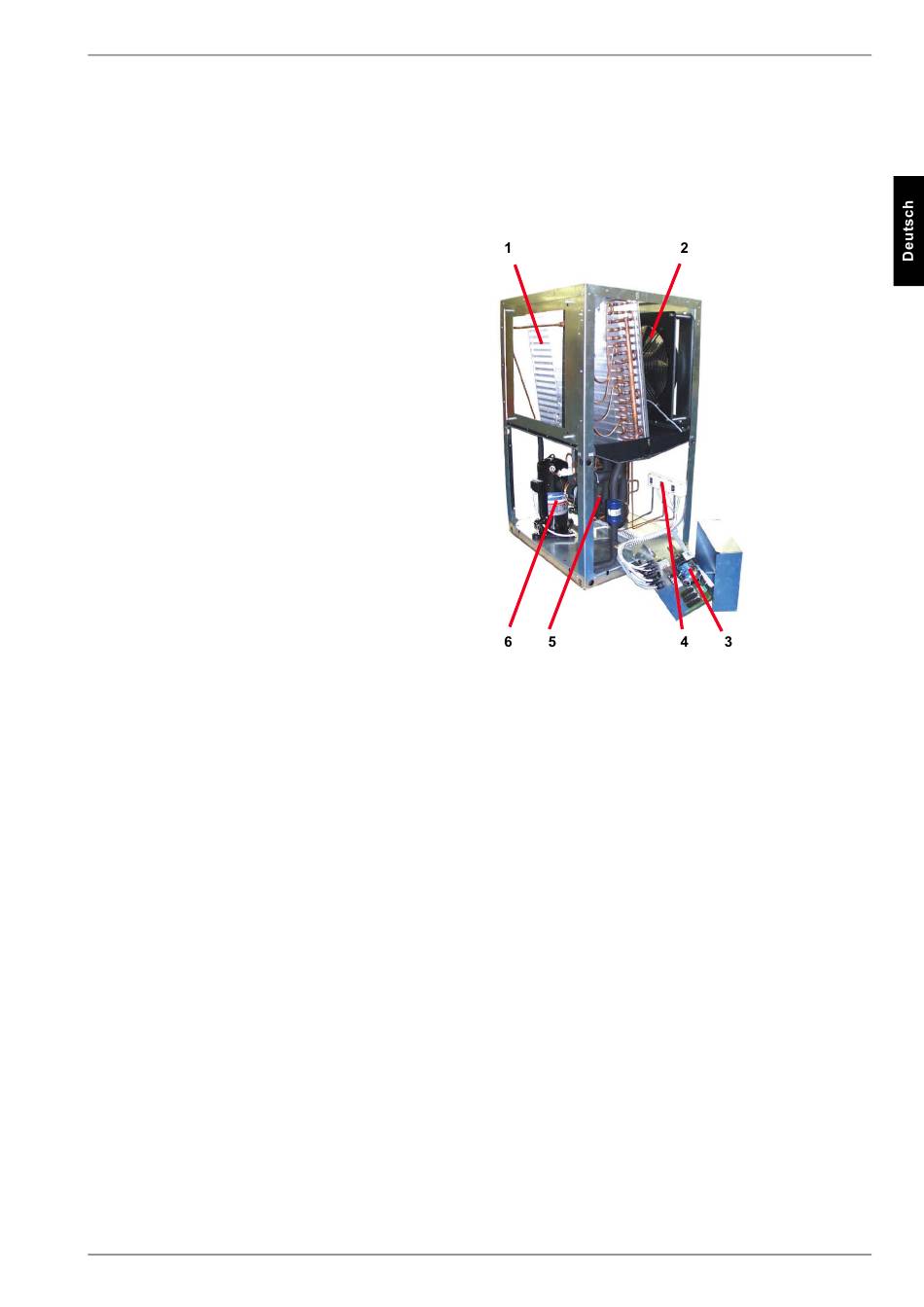

Lieferumfang
3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Als Kältemittel wird R404A verwendet.
1)
Verdampfer (Heizbetrieb)
2)
Ventilator
3)
Schaltkasten
4)
Pressostate
5)
Verflüssiger (Heizbetrieb)
6)
Verdichter
D-3
