VirtualMonitor ne peut être utilisé que si le module DIRIS Digiware U est raccordé en amont du dispositif de

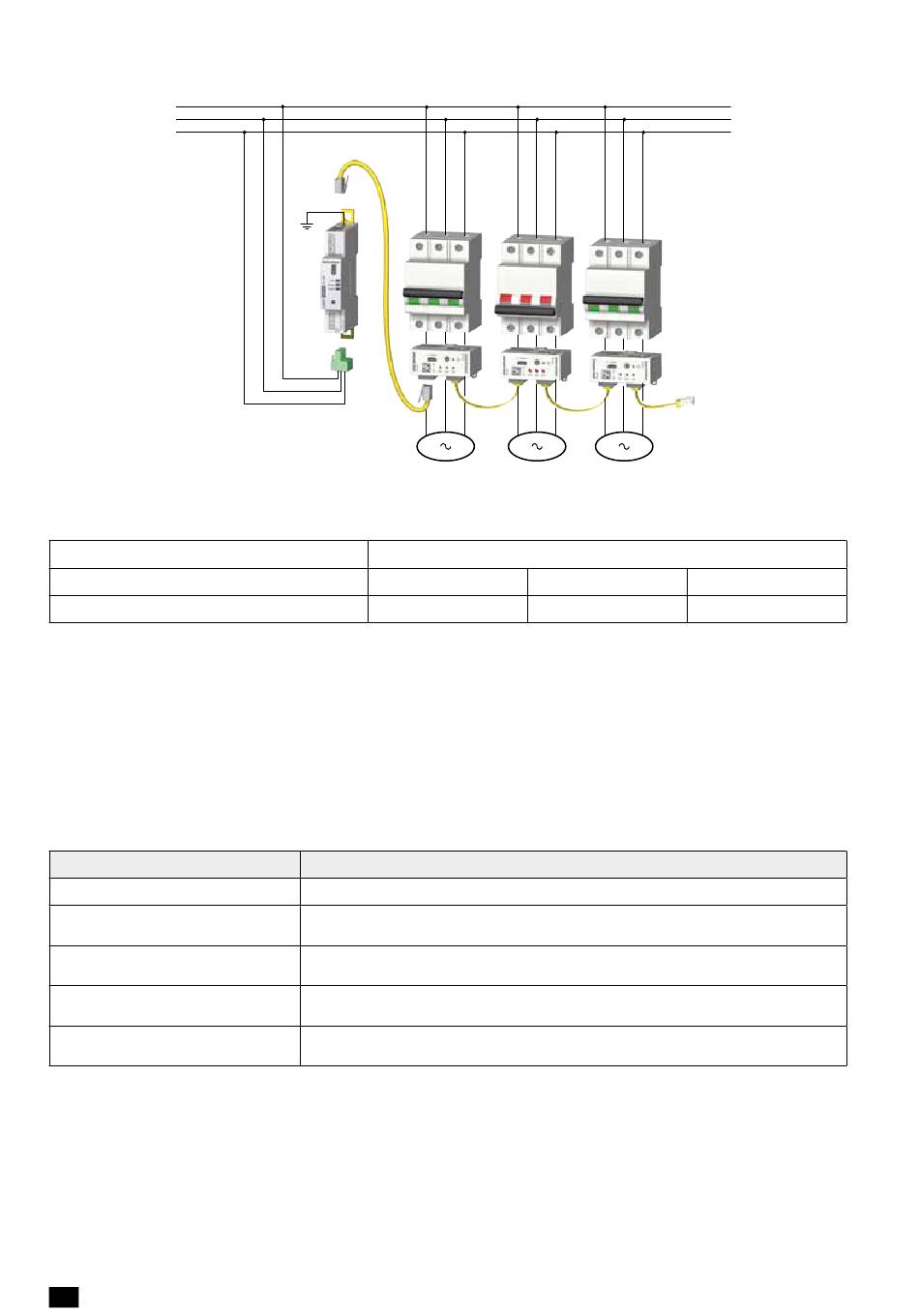

protection et le module DIRIS Digiware S en aval. Cela est illustré dans l'architecture ci-dessous :
L1
L2
L3
Grâce à sa capacité de détection de tension, le module DIRIS Digiware S peut indiquer la position du dispositif de
protection. Un exemple correspondant à l'illustration ci-dessus est donné dans le tableau ci-dessous :
Tension mesurée sur le module U (*)
Tension détectée sur les modules S
Position du dispositif de protection
(*) La terre doit être raccordée sur le module DIRIS Digiware U
Lorsqu'un disjoncteur est utilisé, la technologie permet aussi de détecter et compter les déclenchements. Un
déclenchement est détecté si les deux conditions suivantes sont remplies :
• Le module DIRIS Digiware S enregistre une ouverture du dispositif de protection.
• Le module DIRIS Digiware S enregistre une surintensité ≥ 120 % In(**)
(**) Il est important de bien configurer le courant nominal dans le menu de configuration des charges pour que la
fonction VirtualMonitor fonctionne correctement.
Plusieurs compteurs de protection sont également accessibles grâce à la technologie VirtualMonitor :
type de compteur de protection
Compteur total d'opérations
Compteur de manoeuvres charge
faible
Compteur de manoeuvres en charge
Compteur de manoeuvres en
surcharge
Compteur de déclenchements
44 FR
Oui
Fermé
Description
Nombre de fois où le dispositif de protection a été ouvert
Nombre de fois où le dispositif de protection a été ouvert lorsque le courant de charge
était ≤ 5 % Inom
Nombre de fois où le dispositif de protection a été ouvert lorsque le courant de charge
était [5 % Inom – 100 % Inom]
Nombre de fois où le dispositif de protection a été ouvert lorsque le courant de charge
était ≥ 100 % Inom
Nombre de fois où le dispositif de protection s'est déclenché (uniquement disponible si
le dispositif de protection est un disjoncteur).
Oui, 230 V L-N
Non, 0 V
Ouvert
