7. MONTAGE ET CÂBLAGE DU CONTRÔLEUR

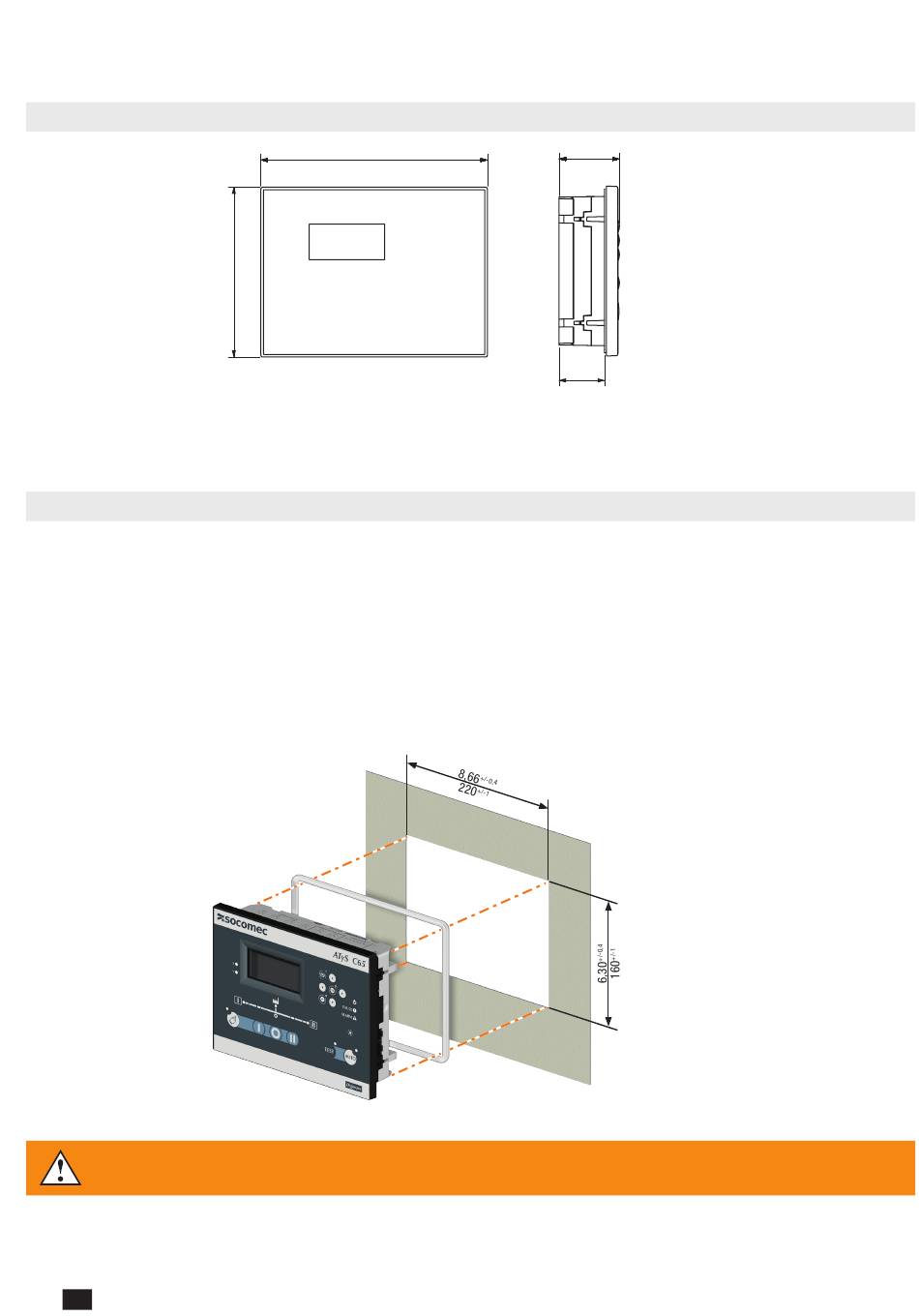

7.1. Dimensions de l'appareil (in/mm)
7.2. Montage de l'appareil
Les contrôleurs ATyS C55/C65 peuvent être montés soit sur une porte, soit sur une platine d'armoire (les deux kits de montage
sont fournis avec les appareils).
7.2.1. Montage sur porte
Les contrôleurs ATyS C55/C65 peuvent être montés sur des portes d'une épaisseur jusqu'à 4mm (0,15po.).
ÉTAPE 1 : Découpe pour le contrôleur :
Découper un rectangle de 220x160mm / 8,66x6,3po. dans la porte comme illustré ci-dessous.
ATTENTION
14
FR
Pour un indice de protection IP65, il est nécessaire d'installer un joint autour du bord
intérieur du contrôleur, comme illustré ci-dessus.
Contrôleur ATyS C55/C65 - 549866B - SOCOMEC
