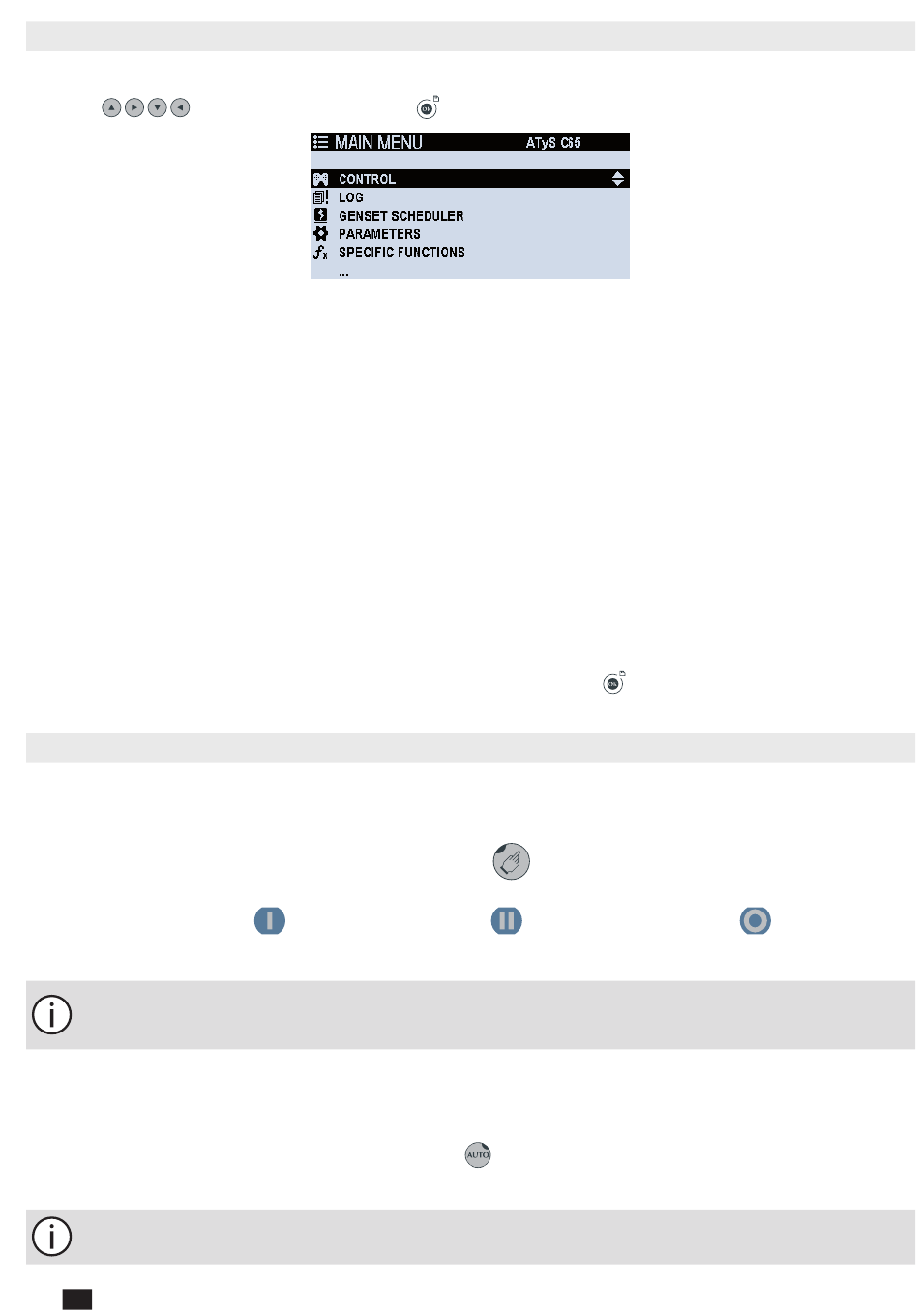

10.2. Menu navigation
Le menu affiché est accessible à l'aide du bouton Retour/Menu situé sur la face avant du contrôleur. Il est structuré en différents
chapitres et peut être consulté très facilement avec le pavé de navigation. Pour sélectionner un écran, utiliser les flèches de
navigation
, puis appuyer sur la touche OK
CONTRÔLE – Ce menu permet de modifier le mode de fonctionnement et de tester les ordres de position et les signaux de
démarrage du groupe électrogène. (Voir chapitre 10.7)
JOURNAL – Ce menu permet d'afficher la liste des événements passés, de rechercher un événement par date, d'afficher les
statistiques de l'ATSE et de gérer les défauts et les alarmes. (Voir chapitre 10.8)
HORLOGE PROGRAMMABLE – L'opérateur peut configurer 4 programmes différents de démarrage du groupe électrogène et
de les planifier en mode cyclique ou non cyclique. (Voir chapitre 10.9)
PARAMÈTRES – Ce menu permet de définir tous les paramètres de configuration de l'ATSE, ainsi que les temporisations,
communications, alarmes, E/S et paramètres d'affichage. Des mots de passe et des fonctions spécifiques peuvent également
être définis dans ce menu. (Voir chapitre 11.1)
FONCTIONS SPÉCIFIQUES – Ce menu propose toutes les fonctions spécifiques au contrôleur. Pour la liste de toutes les
options, voir chapitre 11.1.9.
MAINTENANCE – Ce menu est réservé aux fins de maintenance (équipe SAV). (Voir service chapitre 1)
À PROPOS DE – Ce menu affiche les informations principales du contrôleur : numéro de série de l'appareil, logiciel, adresse de
communication et numéro de la maintenance pour faire intervenir l'équipe service.
Pour accéder à l'écran Accueil (menu principal), appuyer longuement sur le bouton
10.3. Modes de fonctionnement
Le contrôleur peut fonctionner en 4 modes différents :
Mode manuel (mode CRTL) : permet à l'utilisateur de prendre le contrôle des commandes transmises par le contrôleur ; le
mode automatique est alors totalement désactivé.
Pour passer en mode manuel, cliquer sur le bouton Mode manuel :
L'écran LCD invite l'utilisateur à saisir le mot de passe Opérateur. La LED Mode manuel s'allume et les boutons Mode manuel
sont opérationnels. Sélectionner
position centrale OFF (si existant).
En mode manuel, si une source est perdue, le groupe électrogène (si présent) démarre, mais le
Remarque
contrôleur ne force pas le transfert. L'objectif est de garantir la continuité de l'alimentation du contrôleur
et des communications.
Mode automatique : en mode automatique, le contrôleur prend le contrôle du dispositif de commutation en fonction des
paramètres (plage de fonctionnement, temporisations, etc.).
Pour passer du mode manuel au mode automatique, vérifier l'absence d'inhibitions externes du mode automatique (entrées,
capot ouvert, etc.) et cliquer sur le bouton Mode automatique :
L'écran LCD invite l'utilisateur à saisir le mot de passe Opérateur. La LED Mode automatique s'allume.
Remarque
L'inverseur peut effectuer le transfert dès que le mode automatique est activé.
34
FR
pour valider l'écran sélectionné.
pour passer sur la source 1,
depuis n'importe quel autre écran.
pour passer sur la source 2 et
Contrôleur ATyS C55/C65 - 549866B - SOCOMEC
pour passer en
