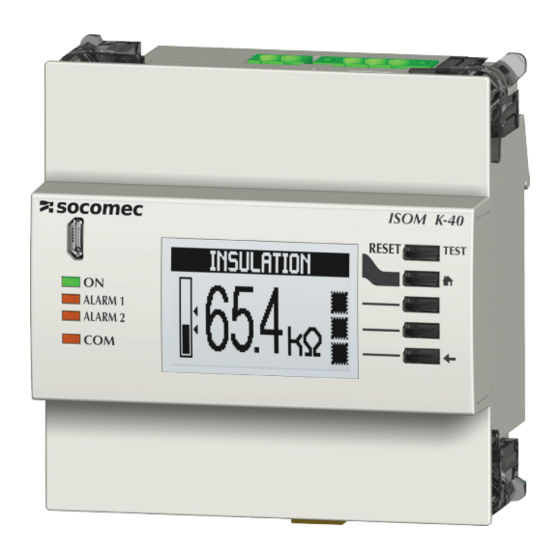

socomec ISOM K-40 Manuel D'installation Et D'utilisation

socomec ISOM K-40 Manuel D'installation Et D'utilisation

Masquer les pouces Voir aussi pour ISOM K-40:

Publicité

Liens rapides

Télécharger ce manuel
FR
MANUEL D'INSTALLATION ET D'UTILISATION
ISOM K-40 / K-40h
Contrôleurs permanents d'isolement en schéma IT

Publicité

loading

Manuels Connexes pour socomec ISOM K-40

Sommaire des Matières pour socomec ISOM K-40

  • Page 1 MANUEL D'INSTALLATION ET D'UTILISATION ISOM K-40 / K-40h Contrôleurs permanents d’isolement en schéma IT...
  • Page 2 6.2.2.1. Réseaux couplés simples sans localisation de défaut ......26 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 3 ..........38 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 4 1. DOCUMENTATION Toutes les documentations concernant ISOM K-40 et ses capteurs associés sont disponibles sur le site internet SOCOMEC à l’adresse suivante : www.socomec.fr ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 5 2. DANGER ET AVERTISSEMENTS Le terme « appareil» utilisé dans les paragraphes suivants englobe les ISOM K-40 et K-40h. Le montage, l’utilisation, l’entretien et la maintenance de ce matériel ne peuvent être effectués que par des professionnels formés et qualifés. Le non-respect des indications de la présente notice ne saurait engager la responsabilité de SOCOMEC.
  • Page 6 • Le non-respect des règles d’installation de cet appareil peut compromettre la protection intrinsèque du produit. • L’appareil doit être placé dans une installation elle-même conforme aux normes en vigueur. • Tout cordon devant être remplacé, ne peut l’être que par un cordon aux caractéristiques assignées appropriées. ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 7 • L’appareil n’a pas eu de dommage pendant le transport, • La référence de l’appareil est conforme à votre commande, • L’emballage comprend l’appareil équipé de borniers débrochables et une Quick start. ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 8 Il peut être associé à un report de signalisation spécifique type ISOM D-15h. ISOM K-40 / K-40h assure la surveillance de l’isolement des installations en schéma IT, en délivrant des alarmes lorsque le niveau d’isolement a chuté sous des seuils réglés par l’exploitant.
  • Page 9 4.1.2. Principe K-40h BUS RJ45 4.1.3. Fonctions ISOM K-40 / K-40h propose de nombreuses fonctions parmis lesquelles : Surveillance de l’isolement • Mesure Rf, Ce Surveillance de la température Fonction TEST/RESET externe Mesures générales • Mesure du courant Historisation • Enregistrement et horodatage des alarmes mesures (isolement, surcharge, surréchauffement) + alarme système (absence raccordement réseau, perturbations réseaux…)
  • Page 10 Sur seuils réglables (R , I), sur seuil fixe (T°C) • • • Format Largeur / Nombre de modules 96 mm / 5.5 96 mm / 5.5 96 mm / 5.5 Référence 4725 0120 4725 0121 4725 0122 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 11 4.1.5. Dimensions ISOM K-40 / K-40h 19.7 17.7 67.6 ISOM D-15h ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 12 4.2. Présentation capteurs de courant associés Différents types de capteurs de courant peuvent être associés à ISOM K-40 / K-40h : Capteurs de courant pour la mesure des courants de charge • fermés TE (sauf TE-90) • ouvrants (TR). La diversité de ces capteurs permet de s’adapter à tout type d’installation. Ils utilisent tous une liaison spécifique de type RJ-12.
  • Page 13 Leur compacité et leur respect du pas des disjoncteurs facilitent leur intégration. De plus, de nombreux accessoires sont proposés pour un montage direct sur tout type de câblage (câble, barre souple ou rigide) ou sur un support rail DIN ou une platine. Dotés d’une liaison spécifique, ils sont reconnus par ISOM K-40. 4.2.1.1. Gamme TE-18...
  • Page 14 Les capteurs de courant ouvrants TR / iTR permettent de placer des points de mesure dans une installation existante sans intervention sur son câblage. Grâce à la liaison spécifique, ils sont reconnus par le ISOM K-40 et la précision de la chaîne de mesure globale est garantie.
  • Page 15 10000 A / 5 A ou 2000 A / 1 A. 4.2.3.1. Gamme Adaptateur 5 A 5 A I nom. 6 A I max. 4829 0599 Référence 4.2.3.2. Dimensions Adaptateur 5 A Dimensions in/mm 28 x 20 x 45 LxHxP Fenêtre (W) ø 8.4 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 16 5. MONTAGE Les paragraphes suivants décrivent le montage d’ISOM K-40 / K-40h et des capteurs associés. 5.1. Recommandation et sécurité Se reporter aux consignes de sécurités (chapitre « 2. Danger et avertissements», page 5) 5.2. Montage ISOM K-40 / K-40h 5.2.1. Montage sur porte 5.2.2.
  • Page 17 Fixation rail DIN Fixation platine Fixation sur barre 4829 0500 TE-18 18 mm 4829 0501 4829 0502 TE-25 25 mm 4829 0503 TE-35 35 mm 4829 0504 TE-45 45 mm 4829 0505 TE-55 55 mm 4829 0506 TE-90 90 mm ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 18 5.3.2. Montage sur rail DIN TE-18 -> TE-55 5.3.3. Montage sur platine TE-18 Ø 0.17 / 4.2 M4 max 1 Nm 1.05 26.8 0.81 20.5 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 19 A+B, A+C 0.4 Nm clé de 4 Ne PAS enserrer ou retirer de conducteurs NON ISOLES sous TENSION DANGEREUSE pouvant entraîner un choc électrique, une brûlure, ou un arc électrique. Réf. CEI 61010-2-032 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 20 Éclisse pour montage en quinconce Référence 4829 0598 Ces accessoires sont à commander séparément. 5.3.7. Accessoires de plombage pour capteurs Capot de plombage des borniers Référence 4829 0600 Ces accessoires sont à commander séparément. ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 21 Ne PAS enserrer ou retirer de conducteurs NON ISOLÉS sous TENSION DANGEREUSE pouvant entraîner un choc électrique, une brûlure ou un arc électrique. Réf. IEC 61010-2-032 Avant de fermer le capteur TR/iTR, vérifier la propreté de l'entrefer (pas de contamination ni corrosion). ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 22 5.5. Montage de l’adaptateur 5 A Transformateur de courant secondaire 5 A Ne PAS enserrer ou retirer de conducteurs NON ISOLÉS sous TENSION DANGEREUSE pouvant entraîner un choc électrique, une brûlure ou un arc électrique. Réf. IEC 61010-2-032 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 23 PTC (T°C) / 4729 0560 ou TEST (>3s) / RESET (<1s) ou INHIBITION CPI 0.14 mm² - 1.5 mm² Longueur max. < 3m Les entrées/sorties ci-dessus sont définies comme TBTS (Très basse tension de sécurité): 1 (pour la version DC), 3, 5, 6, 7. ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 24 être issues du même réseau triphasé PTC (T°C) Raccordement K40 θ > TEST / RESET EXCLUSION CPI Pour contact sec Non autorisé Autorisé L max : 3 m ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 25 Le contrôleur d’isolement ISOM K-40 est adapté aux réseaux monophasés, biphasés, triphasés ou continus. Il assure la mesure de l’isolement d’une installation globale en schéma IT sous tension. De plus, ISOM K-40 peut mesurer le courant AC monophasé et triphasé équilibré et assure également la surveillance de la température.
  • Page 26 Dans le cas de réseaux couplés, il est nécessaire de garantir qu’un seul CPI soit actif. Ceci est possible par la configuration et l’utilisation de l’entrée spécifique d’ISOM K-40 (voir chapitre «9.1.2.4. Paramétrage de l’exclusion CPI», page 33 pour la configuration de l’entrée en mode « exclusion CPI »).
  • Page 27 7.1.2. Autotest Afin de garantir une grande sécurité de mesure de l’isolement et de fonctionnement, ISOM K-40 / K-40h dispose de fonctions d´autotest évoluées. Après la mise sous tension des appareils, toutes leurs fonctions de mesure internes ainsi que les mémoires de données et les raccordements au réseau et au conducteur de protection PE sont testées.
  • Page 28 Elle s’effectue via une liaison série RS485 (2 ou 3 fils) suivant le protocole Modbus RTU. En liaison RS485, ISOM K-40 / K-40h peuvent être directement connectés à un PC pour l’exploitation des données. Le protocole Modbus implique un dialogue selon une structure maître/esclave. Le mode de communication est le mode RTU (Remote Terminal Unit).
  • Page 29 La configuration peut s’effectuer à partir du logiciel de configuration Easy Config System. Le logiciel Easy Config System permet de configurer ISOM K-40 / K-40h via RS485 ou USB. L’utilisation de la liaison USB nécessite au préalable l’installation d’Easy Config System.
  • Page 30 Dans le menu de configuration du réseau électrique, l’utilisateur choisit le type de réseau (Triphasé, monophasé, .), la tension nominale, la fréquence du réseau. La configuration peut se faire également en local à partir d’ISOM K-40 Exemple : réseau triphasé 400VAC : Cet écran permet de configurer le type de connexion du CPI :...
  • Page 31 Cet écran permet de paramétrer les informations essentielles liées aux seuils Alarme1 et Alarme2. La valeur de seuil Rf est paramétrable entre 1K et 1000K. L’acquittement peut être automatique (= «  Auto ») ou manuel via BP RESET («  COM »). ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 32 • Défaillance de mesure • Tension réseau en dehors de la plage spécifiée • Surchauffe de l’appareil • La mesure du CPI est hors tolérance et n’est pas affichée • Défaillance interne produit ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 33 3 - Vérifier que le mode de travail de l’entrée «E/S 1» est configurée en «Normalement fermé» Avec ces paramétrages, le CPI ISOM K-40 assure une mesure d’isolement lorsque l’entrée est ouverte, et passe en mode d’exclusion lorsque l’entrée est fermée.
  • Page 34 RS485 : Vitesse, Stop, Parité, Adresse Mot de passe Liste produits (K-40h) Auto détection (K-40h) Ajouter produit (K-40h) Supprimer produit (K-40h) Date / Heure Restaurer usine Redémarrer produit DIAG A propos Vue config Etat E/S Test ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 35 « Seuil bas» pour modifier la valeur du seuil ALARME 2 avec les touches contextuelles «  » et «  » , puis valider « OK ». - 6. Pour sortir et revenir à l’écran général appuyer brièvement sur la touche « QUICK-ACCESS/ACCUEIL ». ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 36 25 ou 75 V selon profil (K-40h : 25 V) Courant de mesure Im Max 1 mA Tension DC maxi étrangère Ufg 510 V Plage de mesure Ce 0-150 µF (K-40) 0-5 µF (K-40h) ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 37 Conformité Directive basse tension 2014/35/UE du 26 février 2014 (EN 61010-1 :2010) Coordination de l’isolement Catégorie d’installation III, degré de pollution 2 Directive 2014/30/UE 10.1.8. Longévité MTTF (Temps moyen de bon fonctionnement) > 100 ans ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 38 Fonction interface de contrôle et d’alimentation 10.2.4. Caractéristiques environnementales Température de fonctionnement -10°C … +55°C Température de stockage -40°C … +70°C Humidité 90%HR à 55°C Catégorie d’installation, Degré de pollution Produit alimenté par TBTS, 2 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 39 ISOM K-40 / K-40h - 547302C - SOCOMEC...
  • Page 40 SIÈGE SOCIAL : SOCOMEC SAS, 1-4 RUE DE WESTHOUSE, 67235 BENFELD, FRANCE www.socomec.com Document non contractuel. © 2023, SOCOMEC SAS. Tous droits réservés. 547302C...
