Hella Rallye 3000 Compact Mode D'emploi page 13

DE
DEUTSCH
Scheinwerfer dürfen nicht
vibrieren, über die Motor-
haube ragen und müssen
symmetrisch angebracht
sein.
Montageposition auf gerader
Fläche festlegen und
Befestigungspunkte
anzeichnen.

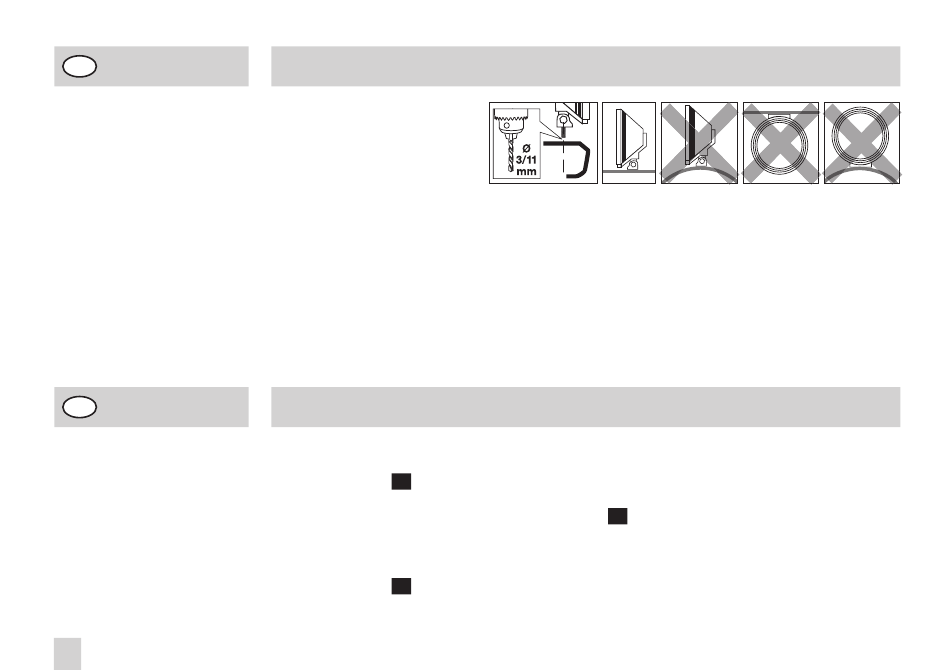

Mit 3 mm vorbohren und
11 mm aufbohren. Gebohrte
Metallteile mit Rostschutz
versiegeln. Halterung
vormontieren.
DE
DEUTSCH
Relais mit Anschlußklemmen
spritzwassergeschützt nach
unten einbauen.
Bei Bedarf und entspre-
chender gesetzlicher
Zulässigkeit Schalter ins
Armaturenbrett einbauen.
13
Montage - Rallye 3000 Compact, 3000 Compact Celis: Seite 4
Gehäuse öffnen und
Glühlampe einsetzen.
Glühlampe nicht mit bloßen
Fingern anfassen!
Papiertaschentuch oder
ähnliches verwenden.
Gehäuse zusammensetzen.
Halterung und Gehäuse
zusammenschrauben und
Kabel sauber verlegen.
Scheinwerfer ans Fahrzeug
Elektrischer Anschluß - Rallye 3000 Compact, 3000 Compact Celis: Seite 5
Leitungen nach Schaltplan
verlegen und anschließen.
Nach Schaltplan I werden
die Zusatzscheinwerfer
zusammen mit den vorhan-
denen Fernscheinwerfern
eingeschaltet.
Nach Schaltplan II werden
die Zusatzscheinwerfer über
schrauben (falls erforderlich
mit Zweipunkthalter).
Scheinwerfer ausrichten und
alle Schrauben festziehen.
einen separaten Schalter
den vorhandenen Fern-
scheinwerfern zugeschaltet.
Nach Schaltplan III werden
die Positionsleuchten
angeschlossen und
zusammen mit dem
Standlicht eingeschaltet.
Damit eine optimale Licht-
verteilung gewährleistet
ist, achten Sie beim
Einsetzen des Scheinwerfer-
einsatzes darauf, dass die
"TOP" - Markierung auf dem
Scheinwerfereinsatz immer
nach oben zeigt.
