38
IT
ITALIANO

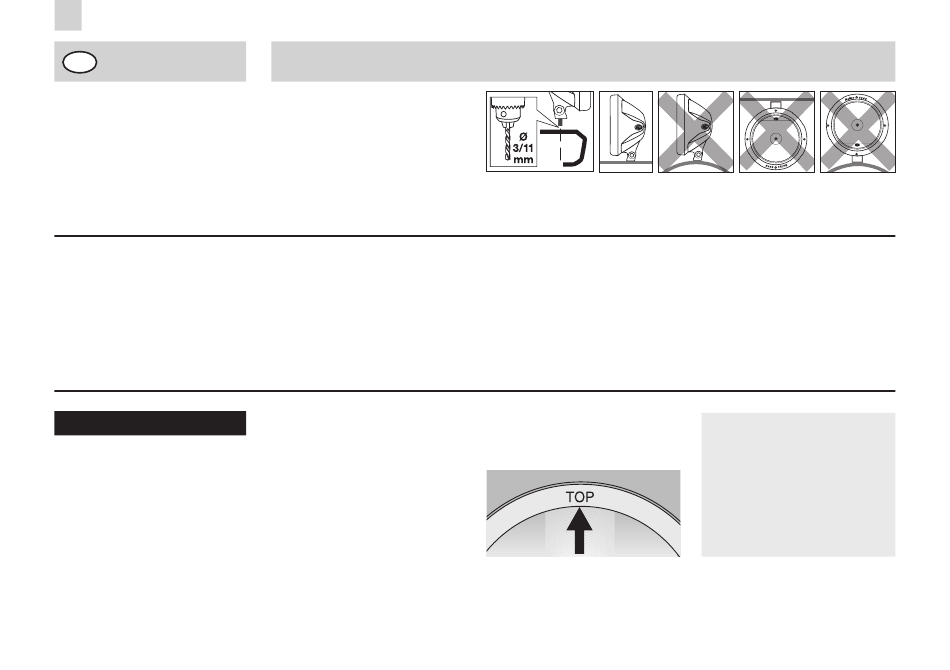

I proiettori non devono
vibrare, sporgere dal cofano
motore e devono essere
montati in modo simmetrico.
Determinare la posizione
di montaggio su una
superficie piana e segnare
Inserire il cavo di
collegamento (a 2 fili)
attraverso la guarnizione
in gomma e introdurlo
nell'involucro. Spelare
il cavo e collegarlo con
due spine piatte. Spina
piatta completamente
Montaggio finale
Assemblare l'involucro
esterno. Avvitare il supporto
all'involucro esterno e
disporre correttamente il
cavo.
Montaggio: Rallye 3003 Compact: Pagina 6
i punti di fissaggio.
Eseguire un foro con la
punta da 3 mm e allargarlo
con la punta da 11 mm.
Spalmare sulle parti in
metallo forate la protezione
antiruggine.
isolata per la lampadina H1.
Inserire la guarnizione in
gomma a tenuta d'acqua.
Inserire e bloccare la
lampadina. Inserire le spine
piatte.
Avvitare il proiettore al
veicolo (se necessario con
un supporto a due punti).
Allineare il proiettore e
serrare a fondo tutte le viti.
Per garantire una distribuzi-
one della luce ottimale,
assicurarsi durante il
montaggio del gruppo ottico
che la scritta "TOP" sul
gruppo sia rivolta verso
l'alto.
Attenzione!
Non toccare la lampadina
direttamente con le dita!
Utilizzare fazzoletti di carta
o simili.
