4. Mise en service
Festo P.BE−SPC200−SMX−1−FR fr 0503b
Note
Le SPC muni d'une carte d'indexage de moteur pas à pas
est compatible avec plusieurs contrôleurs de moteur pas à
pas.
En sélectionnant des valeurs consignes précises pour un
axe, vous déterminez :
le calcul de la résolution en résultant,
le soutient de la sortie de commande F/H−STEP de la
carte d'indexage de moteur pas à pas.
Pour sélectionner les valeurs consignes de l'axe, procéder de
la manière suivante :
1. Appuyer sur le bouton Sélectionner" de la boîte de dialo
gue Bloc de paramètres pour l'axe .." pour sélectionner
des valeurs consignes.
2. Dans la boîte de dialogue Sélection d'axe", sous Axes
prévus", tous les axes électriques présents dans le réper
toire standard relatif aux axes projetés sont affichés.
A l'aide du bouton Rechercher", vous pouvez aussi affi
cher des axes provenant d'un autre répertoire.

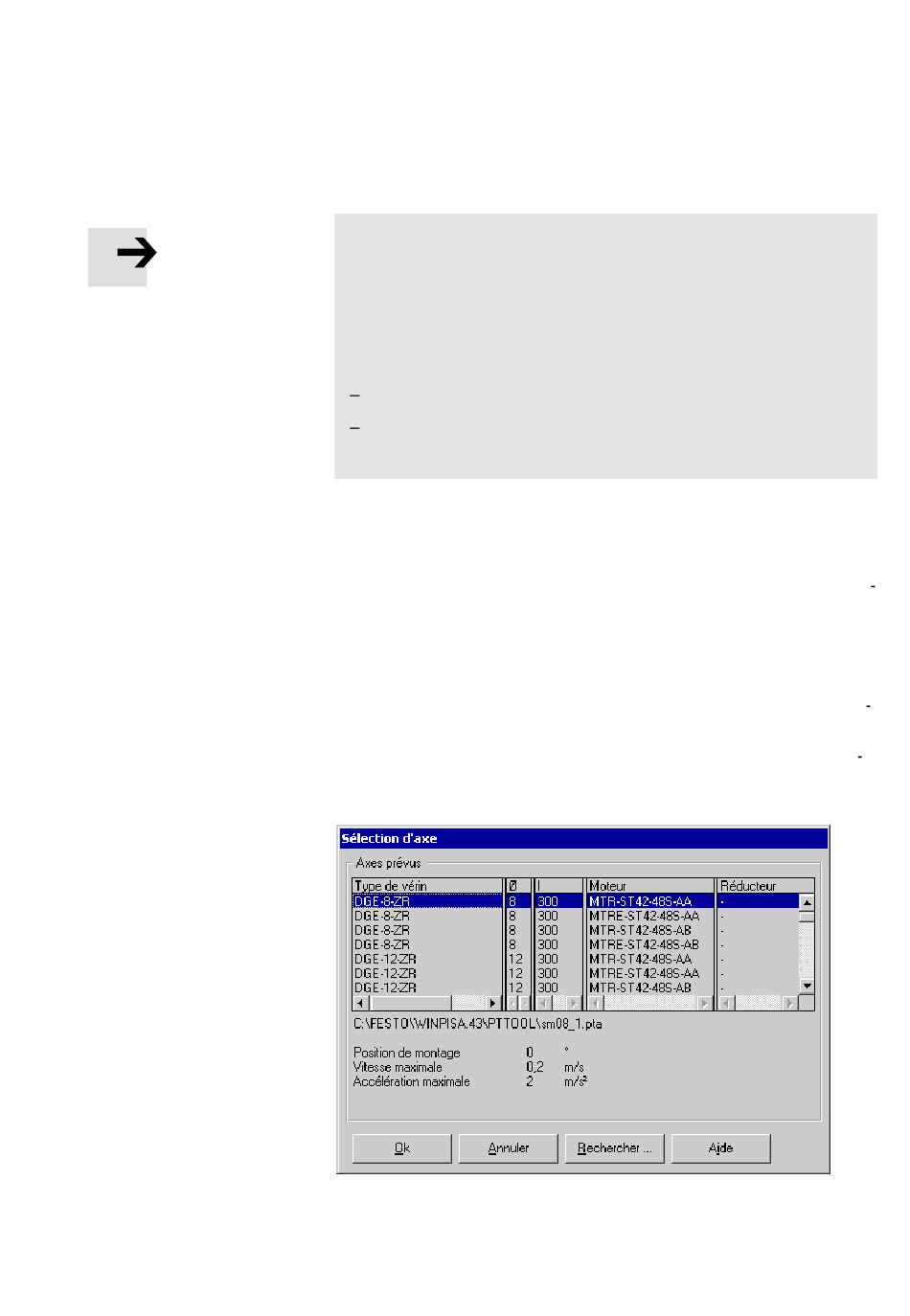

Fig. 4/3 : Sélection d'axe (contrôleur de moteur pas à pas
SEC−ST)
