Réglage À L'aide De La Fonction D'apprentissage (Teach); Fonction De Prépositionnement; Message D'erreur; Raccordement - Kübler CODIX 923 Mode D'emploi

Régler la présélection désirée à
l'aide des touches des décades
La nouvelle présélection est
prise en compte environ 3 s
après la dernière action sur les
touches des décades ou lorsque
la touche Reset est pressée, puis
l'appareil repasse dans le mode
de fonctionnement.

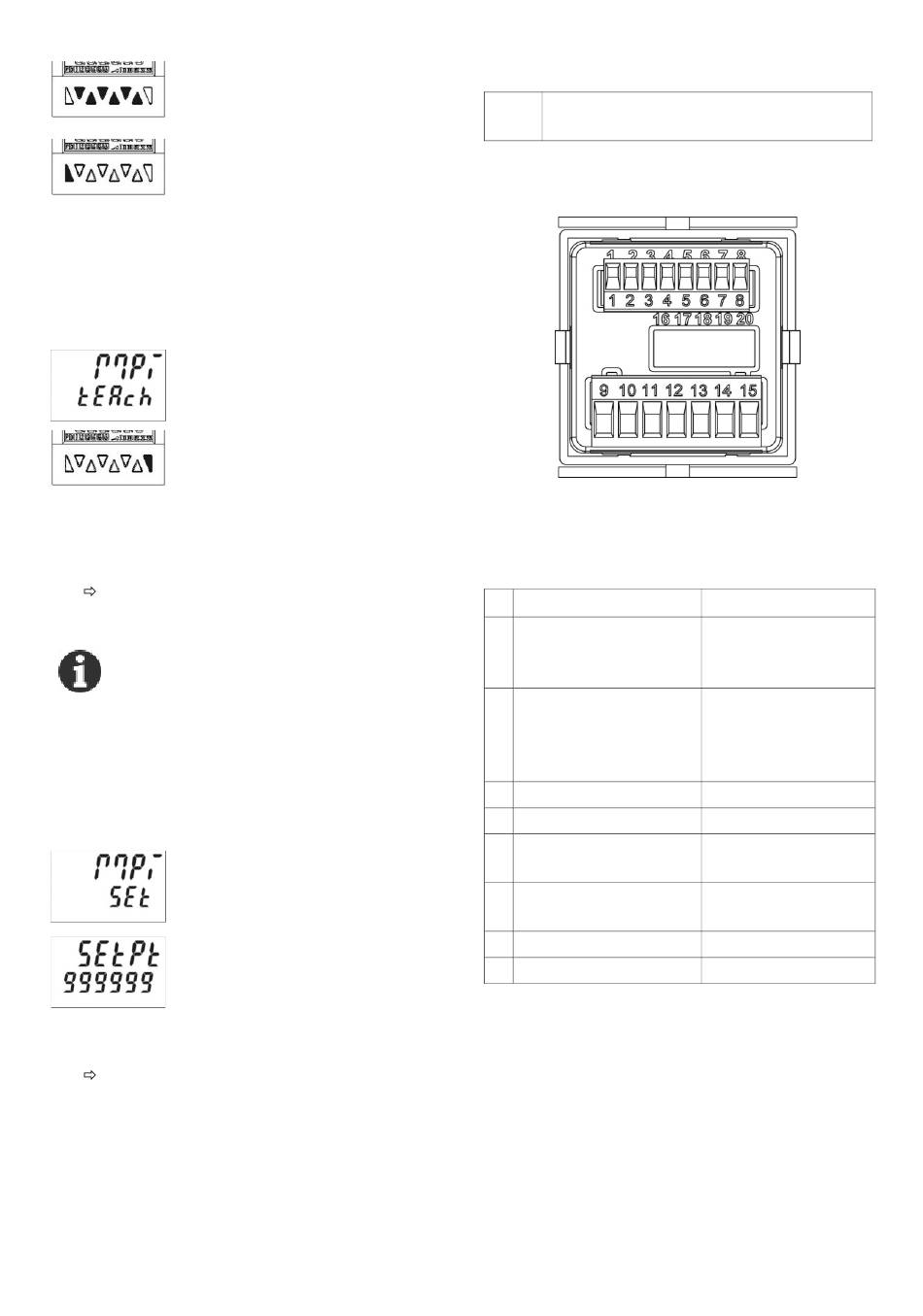

7.9.2 Réglage à l'aide de la fonction
d'apprentissage (Teach)
Programmer l'entrée MPI sur
tEAch
En mode de fonctionnement,
sélectionner la présélection à
modifier à l'aide de la touche
Prog/Mode
Activer brièvement l'entrée MPI (logique d'entrée
NPN ou PNP
La valeur courante du compteur est prise
en compte en tant que nouvelle
présélection
Il est possible de modifier par la suite la
présélection à l'aide des touches des
décades
7.10 Fonction de prépositionnement
Les compteurs d'impulsions et horaire peuvent être
préréglés à une valeur à l'aide de la fonction de
prépositionnement.
Programmer l'entrée MPI sur SEt
Dans le point du menu SEtPt,
définir la valeur désirée
Activer brièvement l'entrée MPI (logique d'entrée
NPN ou PNP
Le compteur d'impulsions ou horaire est
préréglé à la valeur de SEtPt pour les
opérations de sortie additionantes, à la
somme de la présélection et la valeur de
SEtPt pour les opérations de sortie
soustrayantes..
Page 16
8

Message d'erreur

Err 1 Valeur de prépositionnement hors de la
plage autorisée
9

Raccordement

9.1 Entrées de signal et de
commande
N° Désignation
1 AC: 24 VDC/80 mA
DC: U Bouclé
B
2 GND (0 VDC)
3 INP A
4 INP B
5 RESET
6 LOCK
7 GATE
8 MPI
Fonction
Tension
d'alimentation pour
capteur
Connexion commune
pour les entrées de
signal et de
commande
Entrée de signal A
Entrée de signal B
Entrée de
repositionnement
Verrouillage des
touches
Entrée de porte
Entrée utilisateur
